康明斯柴油机充电机发电机的工作原理与维修维护介绍

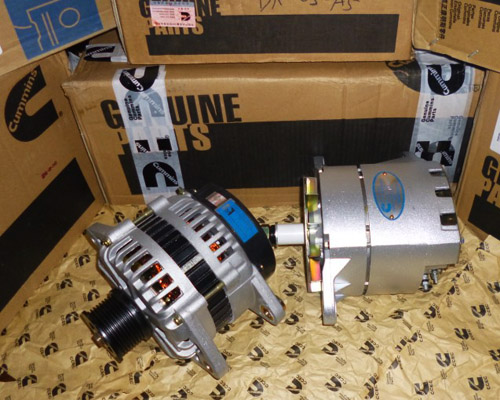

一、康明斯充电机发电机的概要

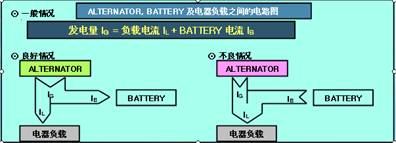

▶ 给康明斯柴油发动机电器控制系统负载供电，给电瓶充电的称为充电机发电机，

1). 发电机主要功能部件构成

① 定子: 产生电流功能

② 转子: 诱导发电功能；(电磁铁)

③ 整流桥（整流二极管）: 交流电流 → 转换为直流电流。

④ 电压自动调节器: 调节输出稳定电压功能。

2). 定子：定子使 转子磁化(N,S极) 旋转产生交流电流,起传达给整流为直流的整流桥的作用.

定子构成 : 由薄的铁板积层的CORE内部槽有3相COIL.

三相结线方式 :  有 △ 结线方式,  Y 结线方式，根据用途妥当使用.(在Y 结线 为了提高功率 有时采用中性点 )

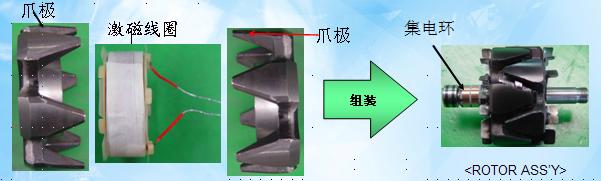

3). 转子: 激磁线圈两端各自连接在SLIP RING，依据发动机旋转并通过刷子收到激磁电流而爪极被磁化（N，S极）使定子里产生交流电流.

-        转子中间有SHFT, 中央由爪极扣住激磁线圈.

-        转子以发动机皮带轮的 2~3倍的RPM高速旋转.

4). 整流桥: 在发电机的定子产生的交流电流整流为直流的装置.

-        组成部件 : 主DIODE( 由＋ 3个和 － 3个构成，交流改为直流的作用)

                  辅助DIODE(由3个供FIELD 电流的作用), 也有没有的TYPE.

                  HEAT SINK(散热板)(由2个结成主DIODE和辅助DIODE 起散热作用)

5). 调节器:发电机产生的电压依据转速变化.之所以调节器与转速无关把产生的电压维持到一定程度.

   检出产生的电压超过时使激磁电流变小或变“0” 而减小电压,  电压减小时提高激磁电流把端子电压维持到一定程度.

调节器的功能中，根据周围温度而变化调节电压，此功能称为温度具备特性. 最近常采用能够自己检查充电系统故障的调节器.

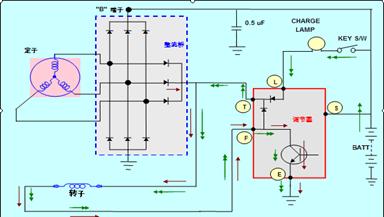

5)-1.发电机“L,S(R)”TYPE 回路图

★ 调节电压功能 : 冷态空载 ENG. 在2500 RPM条件下 (L-S TYPE : 14.4±0.3 V) / (L-R TYPE : 14.7±0.3V)

★ 温度具备特性 :产品温度 上升10℃ 时 电压减少 0.1 V

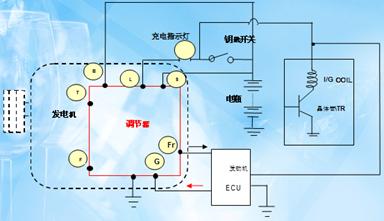

5)-2.发电机 “Fr,L,S,G” TYPE回路图

5)-3发电机 “LRC” 功能(Load Response Control)

发动机 IDLE期间引加急剧电流则调节器防止发动机IDLE速度,并为了避免发动机负载的突然增大,而把转子激磁电流切断以后逐渐增加电流来减少发动机的速度变化. 依据此动作 调节器在提高燃比和减少 排废气及改善乘车感的方面作出贡献.

LRC 启动时间 SPEC : 5 ±3 秒(启动时间与电瓶状态及负载使用量有关),

2.发电机分解图及组成部件

1.螺母  2.弹簧垫圈 3.皮带轮 4.贯通螺栓 5.限位圈 6.驱动端盖  7.轴承 8.轴承盖 9.限位圈   10.转子 11.定子 12.调节器  13.绝缘套 14.螺母 15.补偿套  16.电刷端盖 17.整流桥 18.螺钉  19.螺钉
