康明斯柴油发动机凸轮轴从动件

康明斯柴油发动机凸轮轴从动件实物图与参数型号仅供参考：具体价格型号请与我们的销售在线客服联系，

日兴动力科技厂价直销康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯柴油机凸轮轴从动件，重庆康明斯柴油机凸轮轴从动件，美国康明斯柴油机凸轮轴从动件，

康明斯柴油发动机凸轮从动件：康明斯凸轮轴4913963，康明斯凸轮轴4914240，康明斯凸轮轴3066885，康明斯凸轮轴4912008，康明斯凸轮轴4912007，康明斯凸轮轴3090874，

康明斯发电机凸轮从动件推杆116541,柴油发电机配件 207248凸轮轴齿轮KTA,康明斯KTA19凸轮从动件滚轮3062141,M11-C350柴油机凸轮从动件3417766,柴油发动机配件凸轮轴齿轮3008971, 柴油发动机3008970凸轮轴齿轮KTA19, 康明斯KT38柴油机凸轮从动件滚轮3016825,

康明斯柴油机配件4009248凸轮从动件,M11康明斯气门凸轮从动件总成3161475,KTA38柴油机凸轮轴止推轴承3007971,康明斯柴油发电机组系列3895486凸轮从动件,

康明斯NT855-S10凸轮轴4914522，康明斯柴油发电机组3064619凸轮从动件,重庆康明斯柴油机从动件47962,重庆康明斯动力凸轮从动件滚轮3635815,康明斯凸轮从动件分总成3028088,

康明斯凸轮从动件3008426,重庆康明斯零件发电机凸轮从动件205074凸轮,柴油机凸轮从动件214744喷油滚轮30812,重庆康明斯发动机配件凸轮从动件3655377,重庆康明斯汽车凸轮从动件206232喷油,

重庆康明斯发动机配件3062353凸轮,美国进口康明斯发动机配件3068473凸轮,康明斯发动机垫片3074402凸轮随动件壳垫片,康明斯垫片3000101凸轮随动件壳垫片,康明斯发电机配件3376280凸轮轴瓦, 康明斯L10G3.GEN.DR(330)凸轮从动件3328671，

康明斯L10-260凸轮从动杆3067870，康明斯KTA19-C凸轮轴齿轮3329533，康明斯L10-310凸轮从动杆3064619，康明斯ISM-280凸轮从动件轴3417769，康明斯L10-280凸轮从动杆3328630，康明斯凸轮从动件总成3081251，康明斯凸轮从动件3056567，康明斯凸轮从动件3056566，

康明斯凸轮从动件AR10627，康明斯NTA855-P425凸轮从动件3056566，船舶康明斯配件发电机组K19凸轮轴总成207770, 康明斯6BT5.9凸轮轴齿轮3929028，K38康明斯发动机凸轮轴3074310,

船舶康明斯配件发电机组K19凸轮轴总成205750,康明斯K38发动机凸轮轴3074311,东风康明斯大货车柴油机配件3801668凸轮轴NTA,康明斯卡车配件凸轮轴3804824, 康明斯M11气门凸轮从动件3895486，起重汽车备件凸轮轴3803651cummins, 康明斯凸轮轴3929886，康明斯自卸车康明斯凸轮轴3036117,

康明斯大型自卸车凸轮轴3031461,康明斯汽车凸轮轴3049024,汽车发动机凸轮轴3026975康明斯,重庆康明斯柴油机配件凸轮轴3013091,康明斯配件气门凸轮从动件3821160,康明斯混凝土搅拌车发动机配件205025凸轮轴,国产吊车配件康明斯凸轮轴中间齿轮总成3004594,康明斯机组凸轮轴齿轮206134,

康明斯凸轮从动件总成3161475，康明斯凸轮从动件总成3417645，康明斯KTA38-G2从动件3418861，康明斯KTA38-P1250喷油凸轮从动件206231RB，

康明斯M11凸轮轴3087856，康明斯凸轮轴3066882，康明斯凸轮轴3025517，康明斯凸轮轴4004556，康明斯凸轮轴3042568，工程机械康明斯配件凸轮轴总成4958462,

工程康明斯配件凸轮轴总成4914240,挖掘机康明斯配件凸轮轴总成4914522,东风康明斯大货车发动机配件4912007凸轮轴, 康明斯NT855凸轮轴3042568凸轮轴，康明斯客车配件3087856凸轮轴,康明斯重汽配件3924471凸轮轴, 康明斯NT855凸轮轴3042568凸轮轴.，康明斯发动机配件3914640凸轮轴,柴油机NTAA855康明斯柴油机4089326凸轮轴, 康明斯3923478凸轮轴，矿用汽车配件康明斯发动机凸轮轴齿轮391877,

福田汽车配件康明斯发动机凸轮轴齿轮390767,康明斯发动机凸轮轴齿轮391732, 康明斯3348374 4022816 4022823 凸轮轴，汽车齿轮康明斯发动机凸轮轴齿轮3901967, CUMMINS康明斯3044767凸轮轴，钢轨探伤车配件康明斯3632363凸轮轴,康明斯机械的配件3628822凸轮轴,重庆康明斯发电机组的配件206772凸轮轴,康明斯凸轮轴齿轮3027217, CUMMINS康明斯3417766凸轮从动件，康明斯NTA855-P425凸轮从动件3081250，

康明斯凸轮从动件3081250，康明斯凸轮从动件总成3039164，康明斯柴油机配件4009248凸轮从动件K19cummins，康明斯凸轮从动件总成3081413，康明斯凸轮轴3066877，康明斯ISM-370凸轮轴4083012，康明斯ISM-305V凸轮轴3097267，CUMMINS康明斯3036117凸轮轴，6BT凸轮轴齿3907431，

康明斯凸轮轴3076767，康明斯凸轮轴3066884，康明斯工矿铁路配件凸轮轴齿轮3401439, 康明斯M11凸轮轴4024969凸轮轴，石油机械康明斯凸轮轴齿轮3031460康明斯,

康明斯M11凸轮轴3087856，油泵车零件康明斯发动机凸轮轴齿轮3027423, 进口康明斯发动机凸轮轴，康明斯汽车部件柴油机3002834凸轮轴套, 康明斯凸轮轴的价格，大型汽车205230凸轮轴衬套K38 K50,康明斯国产挖掘机配件凸轮从动件轴3077538,康明斯柴油发电机组凸轮从动杆总成3328628,

康明斯3067871衬套,康明斯凸轮轴从动件3029920, 康明斯凸轮轴3062076，康明斯凸轮轴3062077，康明斯凸轮轴3044767，CCEC康明斯柴油发动机凸轮从动件3418532，康明斯ISM-380E-20凸轮轴3348374，康明斯凸轮从动件滚轮3016825，CUMMINS康明斯3417766凸轮从动件，

康明斯ISM-285V凸轮轴3102901，康明斯ISM-280凸轮轴4905184，康明斯ISM-450凸轮轴4922089，康明斯ISM-385E-30凸轮轴4022823，KTAA19-G6/G7康明斯凸轮轴从动件，康明斯ISM-305V凸轮轴3895786，挖掘机配件康明斯凸轮从动件垫片3074404,船用柴油机康明斯凸轮轴3954100,

康明斯小型柴油发动机汽车凸轮轴衬套3017325, 康明斯M11凸轮轴4896421，美国康明斯发动机配件凸轮轴衬套287816, CUMMINS康明斯3004684凸轮轴中间卡轮，重庆康明斯齿轮 发动机凸轮轴齿轮3026243, 康明斯A2300凸轮轴衬套3943199凸轮轴，康明斯凸轮随动件壳垫片3020001,

康明斯柴油发电机205256凸轮从动件,康明斯发动机配件3628755凸轮从动, 进口康明斯凸轮轴C6205411300凸轮轴曲轴，推土机NT855康明斯凸轮从动件轴3065125, CUMMINS康明斯3096532凸轮轴总成，康明斯发电机的配件凸轮从动件3039164,挖掘机康明斯配件 凸轮轴总成491393, CUMMINS康明斯3821163凸轮从动件, 康明斯DY1340伟力机组凸轮从动件，

康明斯发动机凸轮轴从动件配气机构

一.配气机构的功能：控制各汽缸进、排气门按发动机工作情况，适时开启和关闭。康明斯发动机采用独特的PT燃油系统，其配气机构还有控制喷油正时功能。

二.机构组成：由正时齿轮系、凸轮轴、随动组件、推杆、摇臂、桥式压板、气门等零部件组成。

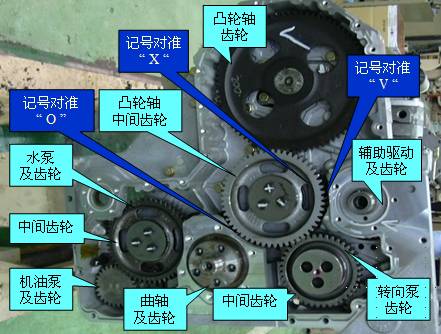

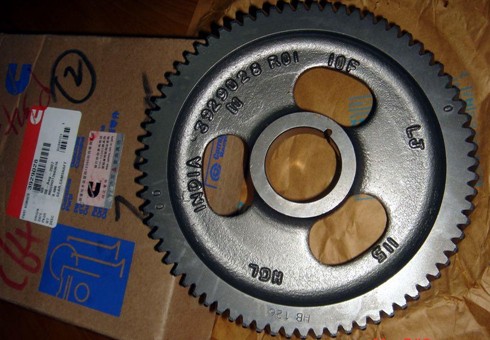

1.正时齿轮系：由曲轴齿轮、凸轮轴齿轮、辅助驱动齿轮以及中间齿轮等构成；由曲轴齿轮将运动传递给凸轮轴齿轮、辅助驱动齿轮，并由正时记号建立相互间的转角关系，其中心距和齿侧间隙由设计保证，装配时勿需调整。

安装须知

安装中间齿轮时，记号一定要对准，否则发动机将损坏。惰轮轴的螺栓拧紧力矩61N.m（45ft-Ib），再加上60度。惰齿轮的止推片油槽面必须面向齿轮（运动件），否则将损坏发动机。中间齿轮的轴向间隙： 0.30  0.53  mm，中间齿轮的侧隙：  0.08  0.41  mm，附件驱动齿轮的侧隙：0.08  0.41 mm。

2.配气相位：（以曲轴顺时针转动方向计）

进气开始：上止点前26度

进气结束：下止点后50度

排气开始：下止点前64度

排气结束：上止点后26度

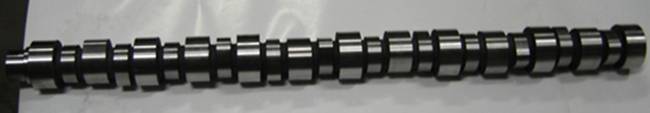

3.凸轮轴：是配气机构的控制零件，它是由七道轴径、六组凸轮构成的钢轴；其中每组凸轮分别由一个进气凸轮、排气凸轮、喷油凸轮组成。

喷油凸轮：由一个大基圆、一个小基圆加两段过渡圆弧构成。喷油凸轮通过传动机构控制喷油器柱塞的运动。

气门凸轮：为抛物线型单基圆凸轮，控制气门的开启或关闭。

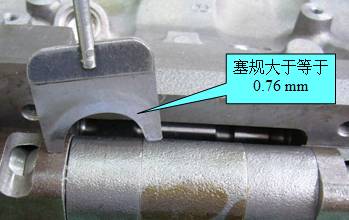

凸轮轴轴向窜动量

M11发动机凸轮轴轴向窜动量

定位：由安装在机体前端面的止推板进行轴向定位。

规范值： M11  0.1  0.4mm

轴向窜动量由止推板控制，如轴向窜动量超标需更换止推板。

4.随动组件：由滚轮、滚轮销、随动臂、随动臂轴等组成。其作用为：通过滚轮与凸轮表面接触，将凸轮型线变化特性传递给推杆；滚轮销用定位销定位，随动臂轴用螺钉定位，以保证润滑油道的连续。

喷油正时（定时）

M11发动机通过改变曲轴与凸轮轴相对转角，调整喷油正时（选用凸轮轴偏心键调整）。

5.推杆：为上端带凹头，下端带球头的钢管；作用是传递运动。推杆有气门推杆和喷油推杆之分，区别是喷油推杆较细、气门推杆粗且空心管。

注意：安装时必须保证位置正确。

6.摇臂：构成杠杆传递运动，现已采用新式的球面滑动平板摇臂，消除了与桥式压板间的磨损，设有调整螺钉和锁紧螺母；分为进气摇臂 (1.3.5与2.4.6缸不相同,装配时需选择),|喷油摇臂、排气摇臂 (1.3.5与2.4.6缸不相同,装配时需选择)，摇臂轴装配时有选择性，Front应朝向发动机前端，Rear应朝发动机后端，有“V”标示应朝下。

调整气门和喷油器必须明确：

1，曲轴的曲拐与调整标记的关系 A    2,5      B   3,4       C    1,6

2，点火顺序    1、5、3、6、2、4

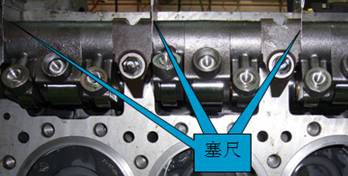

3，VS代表气门调整位置，与齿轮室指针对正；TC代表上止点，表示活塞在最高位置，与调整气门无关；

4，当同一曲拐的两只活塞到达上止点终了时，一只缸处于交接状态，另一只处于作功状态

交接：气门处于交接状态，即排气即将关闭，进气即将开启，排气门推杆处于顶死状态，此时凸轮轴处于上八字，不能调

    整气门间隙；

作功： 另一只缸盖处于做功状态，两只气门关闭，推杆处于最低位置，此时凸轮轴处于下八字，可调整气门间隙。

STC喷油器检查和调整

1、蒸汽清洗发动机

2、调整之前，使发动机在正时滞后状态下运转，这样可以把会造成调整不当的机油从挺柱中挤出。

3、对于装有电子STC控制的发动机，把导线从机油控制阀上的端子拆下来，这样可以防止发动机进入提前正时状态

4、对于装有液力STC控制阀的发动机，应把机油供油管从机油控制阀上拆下来，并塞住软管和接头。这样可以防止发动机进入提前正时状态

5、让发动机在高怠速（正常正时状态下）下运转5分钟，这样可以使全部机油从喷油器挺柱中泵出，以使喷油器得到正确的调整。

6、关闭发动机。如果您的发动机以前未清洗过，则此时应用蒸汽清洗发动机，以防在拆下气门室罩时赃物进入到发动机。

7、拆下摇臂室罩和相关的部件

8、盘动发动机，确定汽缸处于气门调整位置（要调整的气门，它们所在的汽缸的所有气门应全部关闭才能进行调整，利用下表可以确定应检查哪个缸的气门位置）

9、如果摇臂组件已拆下，采用下面的步骤来确定应调整的汽缸。

  注：所有汽缸上的全部调整螺钉必须松开，且推杆必须保持对正位置。

注：两个汽缸都必须检查。

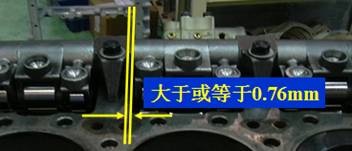

   把两个摇臂都压向桥式压板，转动调节螺钉直到它们接触到推杆。转动锁紧螺母直到它们接触到摇臂。比较调节螺钉高出调节螺母的高度，有同样高的调节螺钉的汽缸就是要调整气门的汽缸

  注：对于可以进行气门调整的汽缸，其推杆高出摇臂室顶部的高度也相同，
