康明斯柴油发动机曲轴 飞轮 齿轮

康明斯柴油发动机曲轴 飞轮 齿轮实物图与参数型号仅供参考：具体价格型号请与我们的销售在线客服联系，

日兴动力科技厂价直销康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯曲轴 飞轮 齿轮，重庆康明斯曲轴 飞轮 齿轮，美国康明斯曲轴 飞轮 齿轮，

曲轴总成由曲轴、飞轮、曲轴正时齿轮、曲轴带轮、起动爪、平键、飞轮螺栓、飞轮螺栓垫板等组成。

康明斯柴油发动机曲轴:康明斯A2300曲轴，康明斯6BT5.9型柴油发动机曲轴，康明斯4900709曲轴，康明斯4900899曲轴，康明斯发动机曲轴3418898，康明斯曲轴3073707，康明斯发动机曲轴3630075，

康明斯L10-280曲轴3819989，康明斯6BT5.9型柴油发动机曲轴主轴，康明斯ISX-475曲轴3680962，康明斯ISX-475曲轴3608889，东风康明斯曲轴皮带轮3914494，康明斯KTA38-G2曲轴总成3038750，康明斯KTA38-G5曲轴总成BP6701，康明斯KTA38-G2曲轴3176424，康明斯ISX-475曲轴齿轮3680542，

康明斯曲轴3096362，康明斯曲轴3176424价格，康明斯NTA855-P425曲轴3608833，康明斯ISM-280曲轴3073707，康明斯发动机曲轴3608833，康明斯KTA38-P1250曲轴总成3038750CE，

康明斯KTAA19-CE曲轴4917120，康明斯KTAA19-CE曲轴4916789，福田康明斯ISF曲轴5264231，康明斯KTA19-C曲轴3096362，康明斯发动机6BT曲轴，康明斯ISX-400曲轴3681911，

康明斯KTA50-G3曲轴3629276，康明斯KTA50-G3曲轴总成BP6728，康明斯N14-400E曲轴3064291，康明斯KTAA19-CE曲轴4916790，康明斯L10-260曲轴3819624，康明斯ISX-475曲轴3608888，康明斯cummins曲轴后油封4955633，康明斯B、C、L系列曲轴 价格，康明斯发电机3175255曲轴齿轮KTA38，

康明斯3073707曲轴，康明斯ISME曲轴前油封3804744，康明斯发动机211918曲轴皮带轮，康明斯ISLE发动机用曲轴价格，康明斯汽车发动机3002175曲轴皮带轮，康明斯KTAA38-G9A曲轴隔套，柴油机康明斯皮带轮m11 218708曲轴，康明斯发电机皮带轮3150032曲轴皮带轮，康明斯柴油机密封垫片制造3175924曲轴垫片，

康明斯曲轴型号C3929037，东风康明斯高压共轨柴油机5256270曲轴，康明斯发动机3418543曲轴皮带轮，进口康明斯可调皮带轮3069777曲轴皮带，康明斯柴油机207259曲轴齿轮KTA19，康明斯曲轴皮带轮4914147，国产康明斯曲轴皮带轮3655989，

康明斯KTAA38-G9A油封(曲轴),船用康明斯曲轴皮带轮3655836，康明斯柴油机曲轴皮带轮3655774，重庆康明斯曲轴皮带轮316563，康明斯工程机械设备备件发动机4913633曲轴，康明斯油田设备用柴油机配件曲轴隔套206858，KTA38-G9汽车曲轴，康明斯重型卡车KTA38用的发动机配件曲轴3176424，

康明斯KTAA19-G5曲轴后油封，西安康明斯接头康明斯发动机曲轴接头，重庆康明斯公路养护机械备件3003694曲轴，重庆康明斯机械K19备件207096曲轴，康明斯半履带式汽车零件曲轴连接盘3165503，

康明斯卡车曲轴减震皮带轮3036449附件，康明斯曲轴皮带轮3018761，康明斯涡轮增压发动机挖沙船用柴油机曲轴前油封，电喷康明斯发动机配件进口，重庆康明斯船用柴油机曲轴后油封3968563，康明斯发动机进口船用曲轴后油封392768，康明斯发动机上海曲轴后油封3925530，康明斯发动机北京曲轴后油封392612，康明斯发电机曲轴后油封3909410，康明斯发动机零配件进口船用曲轴后油封，

康明斯发动机动游艇船用柴油机曲轴后油封，进口康明斯曲轴后油封衬套3006237，东风康明斯发动机曲轴接头316587，康明斯发动机曲轴后油封4089542，康明斯叉车M11柴油机曲轴油封3019600，福田康明斯发动机曲轴皮带轮3003696，康明斯大型叉车发动机油封（曲轴）3062676，康明斯车康明斯KTA19曲轴前油封301678，

康明斯配件3917320曲轴，康明斯发动机3027931曲轴L10，康明斯柴油机零配件曲轴减震器3626724，康明斯3945917曲轴瓦，东风康明斯柴油发电机组曲轴后油封护圈3350832，东风康明斯发电机汽车曲轴总成3630056，

康明斯发动机发电机船舶曲轴3630059，康明斯重庆曲轴409899，康明斯发电机曲轴3627642，贵州康明斯发电机磨曲轴3626832，厦门康明斯发电机曲轴3024923，康明斯发电机曲轴价格211980，康明斯发电机发动机曲轴总成3005357，康明斯发电机配件曲轴3347569，康明斯发电机配件曲轴总成3005598，

重庆康明斯发电机配件曲轴207530，进口康明斯发电机配件曲轴3201082，康明斯发电机组配件曲轴3096362，康明斯发电机组曲轴2882729，康明斯电力发电机组曲轴3803898，康明斯配件3011826曲轴皮带轮，康明斯发电机曲轴前油封总成3900709，康明斯KT38曲轴齿轮206411，康明斯汽车曲轴3630076，

重庆康明斯发动机曲轴4099004，康明斯船用柴油机曲轴3907804，康明斯应急发电机六缸柴油机曲轴3905619，西安康明斯发电机曲轴3903828，重庆康明斯应急发电车发动机曲轴3917443，东风康明斯发动机曲轴3904363，康明斯柴油机发电机曲轴3918986，美国康明斯发电机曲轴3914584，康明斯发电机曲轴3910968，重庆康明斯发电机轮船曲轴3905625，康明斯静音发电机曲轴3929036，康明斯发电机整体式曲轴3905617，

康明斯发电机曲轴3903830，康明斯发电机曲轴3903827，康明斯工程机械维修附件曲轴皮带轮4913607，康明斯起重机曲轴后油封3934486，康明斯起重机械配件曲轴前油封3906080，康明斯重型汽车配件3945859曲轴瓦止推瓦，东风康明斯发动机曲轴接头4913942，康明斯泵车柴油机207259曲轴齿轮，

康明斯汽车进口曲轴后油封3870890，康明斯装载机发动机配件曲轴齿轮3084445，东风康明斯汽车柴油机曲轴C3929037，西安康明斯备件船用柴油机曲轴前油封3904355，康明斯发动机曲轴前油封3904355，美国康明斯船用柴油机曲轴后油封3003878，东风康明斯曲轴油封3016790，东风康明斯前曲轴油封船用发动机3003877，重庆船用康明斯发动机曲轴前油封152890，西安康明斯柴油发动机曲轴前油封3020182，

美国康明斯配件曲轴后油封(双唇）212832，重庆康明斯发动机曲轴，重庆康明斯发电机船机曲轴3630060，重型柴油发动机3921927曲轴前油封，襄樊康明斯发动机曲轴油封4955665，康明斯发动机曲轴皮带轮205383，进口康明斯KT(A)38曲轴3630070，康明斯NT855柴油机曲轴皮带轮3010320，

康明斯柴油发动机曲轴组件

1.曲轴冲程加大11毫米；(L10为136，M11为147)

2.曲轴热处理正火加园角淬火

3.主轴颈等宽；

4.M11连杆与L10连杆通用；

5.连杆小头无去重搭子；

6.连杆中心距短，外形小，刚度好；

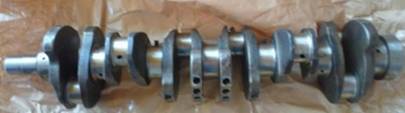

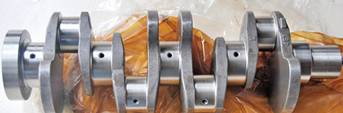

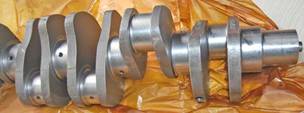

（2）曲轴是一根按一定规律设计的带曲拐的轴，它分主轴颈和连杆颈：

     连杆颈(mm) 78.950/79.013，主轴颈(mm) 114.015/114.055   曲轴均为整体式全平衡曲轴。

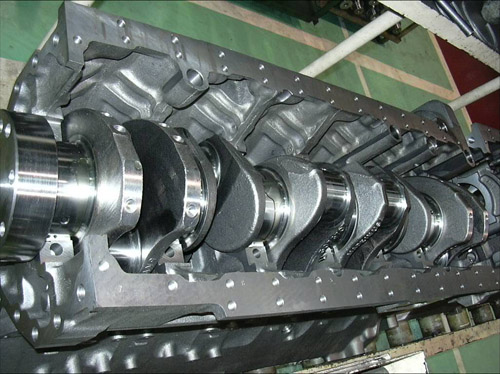

（3）曲轴有七道主轴颈，装在机体的曲轴箱的主轴承坐上，康明斯的主轴瓦和连杆瓦均为重型瓦，其结构为钢背---铜铅--铅锡三层合金瓦。主轴瓦有上下瓦之分，上瓦带有油槽和油孔并在一边是靠定位唇定位

（4）曲轴上有油道，机油来自主油道，并通过曲轴上的油道把机油送到连杆轴颈上。

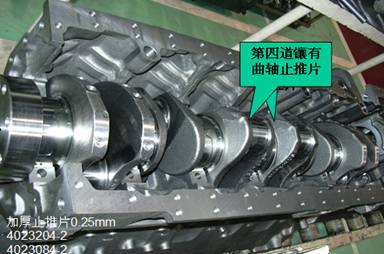

（5）在第四道主轴颈处装有止推轴承，止推轴承有四片，下止推片有定位凸台，装配时油槽面向曲轴。

止推间隙为0.10  0.56 mm，止推片厚度最小/最大4.75/4.85mm,维修止推片选用，加厚0.25mm

（6）曲轴的前端装有硅油减振器，以控制曲轴在运转中的振幅，如减振器失效，严重时可以扭断曲轴。

(7)轴径与轴瓦间隙:由于淬火层厚度平均为3mm，因此轴颈可按加厚瓦的档次修磨两次不会降低曲轴的强度，因此用户可根据曲轴的磨损情况，考虑配置的加厚瓦来修磨曲轴，使它达到规定的配合间隙，以保证油压，保证油膜间隙与油膜厚度。

(8)康明斯各机型的加厚瓦为四种： 0.01"、0.02"、0.03"、0.04"

（9）曲轴装配时的注意事项：A）主轴瓦的油孔应对准缸体的油孔, B）主轴承盖具有方向性，螺栓有力矩要求。C）注意清洁和严防碰撞。

一、康明斯柴油发动机曲轴

曲轴的功用是把活塞的往复运动变为旋转运动，对外输出功率并用来驱动发动机各辅助系统工作。

（1）康明斯柴油发动机曲轴的结构

曲轴分为主轴颈、连杆轴颈、曲柄、曲轴前端、曲轴后端五部分。

1、主轴颈：支撑曲轴的部位为主轴颈。按照主轴颈支撑情况可分为全支承曲轴和非全支承曲轴两种。

全支承曲轴的特点是每个连杆轴颈都有支承点。柴油机采用全支承曲轴。

2、连杆轴颈：与连杆大头相连，并在连杆轴承(轴瓦)中转动。

3、曲柄：曲柄是主轴颈与连杆轴颈的连接部分。为了连杆轴颈的润滑，曲轴上钻有贯穿主轴颈、曲柄和连杆轴颈的油道，具有一定压力的润滑油经机体主油道进入主轴承工作面后，通过曲轴内部的油道送到连杆轴颈工作表面，以保证可靠润滑。

4、曲轴前端：曲轴前端装有正时齿轮和三角皮带轮，以驱动喷油泵、配气机构及机油泵，带动风扇、发电机和水泵工作，在正时齿轮室盖处装有油封。

5、曲轴后端：曲轴后端安装有飞轮。

康明斯柴油发动机曲轴的安装

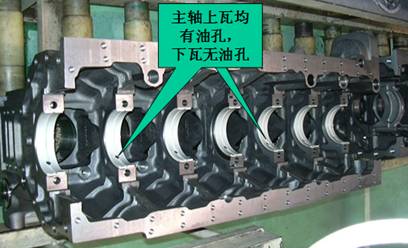

1主轴瓦上片有油槽和进油孔，与轴承座孔和主油道相通。下主轴瓦没有油孔，安装时应注意不要装错，以免堵塞油路。

2为防止曲轴轴向窜动，在第四个主轴颈上安装有止推瓦。

康明斯柴油发动机曲轴与主轴瓦安装时的注意事项

1、主轴承盖与机体是一体加工的，所以主轴承盖不可互换，主轴承盖上有顺序编号（1、2、3、4、5）和三角箭头方向记号（安装时箭头指向柴油机前端，编号也从前端开始计起）

2、各主轴承上瓦设有油孔，轴瓦均为钢背铝合金薄壁轴瓦，与轴颈的间隙是不可调整的，磨损后间隙超过允许极限时，必须更换。

3、拧紧主轴承螺栓时，同一主轴承上的两个螺栓，应分多次交替逐步拧紧至规定力矩，因装有防松的淬硬垫圈，故主轴承螺栓无锁紧垫片。

4、上、下主轴瓦不得装错。

5、拆卸主轴瓦时，要注意原来的顺序和方向，依次存放，安装时要对号入座，并保持原来的方向(同一道轴承两定位凸唇应在同一侧)。

6、拧紧主轴承螺栓时，应按先中间、后两端的顺序，即按照3、2、4、1、5或3、4、2、5、1的顺序依次上紧，分2~3次均匀上紧到规定的扭矩，并可靠锁紧。

7、安装连杆轴承时，也应注意方向、位置符合要求，并交替地分2~3次将连杆螺栓拧紧至规定扭矩后(120±10N·m)并可靠锁紧。

康明斯柴油发动机曲轴与主轴承的常见问题

1、化瓦:主轴承瓦被曲轴严重划伤，主轴承瓦合金层磨掉，将轴瓦轧薄，并与曲轴粘连在一起的现象称为“化瓦”。化瓦主要是由主轴瓦失油引起的。

2、上、下主轴瓦装反而堵塞油路。

3、由于曲轴与连杆瓦、曲轴与主轴瓦的间隙过大引起柴油机机油压力低。

4、各主轴承盖顺序装错曲轴无法转动。

5、曲轴断裂:曲轴是受负荷冲击最严重的零部件之一。过大的负荷会引起曲轴断裂。

6、止推瓦磨损严重，曲轴轴向窜量过大,止推瓦磨损主要是由于在拖拉机使用中离合器的结合过快引起的，离合器的结合应缓慢。

康明斯柴油发动机烧瓦的故障分析与排除

化瓦的主要原因是轴瓦润滑不良，装配间隙过小等。

        (1)机油泵失效，运动副得到良好的润滑:检查机油泵齿轮是否松动，泵体内齿轮间隙以及齿顶与泵壳的间隙是否磨损过大，磨损过大必须更换机油泵。

        (2)油压表失效，表针固定在某一正常油压位置，但实际机油压力低，使轴瓦润滑不良:机器在使用过程中不能仅凭油压表判断润滑的优劣，还要监视油位的高低及响声等。

        (3)机油道或机油滤清器堵塞:清洗或更换机油滤清器

        (4)机油液面低:油面高度低于油标尺下刻线及时加注润滑油,新机器机油加至油标尺中线位置后应开车运转5min，并停车15 min后观察油面高度，达不到油标尺中线刻度应及时加注至规定油面。

        (5)天气太冷使机油温度过低，机油粘度过大，机油不能立即充满管路和轴瓦，此时若突然加速会导致轴瓦快速磨损而损坏。在这种情况下应低速运转10~15min。
