康明斯QSB6.7发动机故障代码 769 制动开关电路 - 电压高于正常值，或对高压电源短路 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 769 |
制动开关电路 - 电压高于正常值或对高压电源短路。制动开关电路中检测到高信号电压。 |
对性能没有影响。 |
|
制动开关电路 |
电路描述
制动开关是原始设备制造商 (OEM) 提供的开关。通过 OEM 导线线束给开关提供 5 伏电源。回路引导到 OEM 开关回路。
部件位置
制动开关是 OEM 提供的部件。有关部件位置，参考 OEM 维修手册。
运行故障诊断的条件
钥匙开关处于 ON（接通）位置时，此诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到制动开关电路高于范围。
康明斯QSB6.7发动机故障代码起作用时采取的措施
该诊断运行并失败后，康明斯QSB6.7发动机ECM 将立即亮起淡黄色 CHECK ENGINE（检查发动机）指示灯。
清除康明斯QSB6.7发动机故障代码的条件
要验证修理情况，起动发动机并使其怠速运转 1 分钟。
该诊断运行并通过后，INSITE™ 服务软件显示的康明斯QSB6.7发动机故障代码状态将立即变为非现行状态。
此诊断运行并通过后，康明斯QSB6.7发动机ECM 将立即熄灭淡黄色 CHECK ENGINE（检查发动机）指示灯。
INSITE™ 电子服务软件中的“Reset All Faults”（复位所有故障）指令可用于清除现行和非现行故障。
大修提示
当对采用 OEM 提供的导线的电路进行故障诊断时，参考相应的 OEM 电气接线图
参考康明斯QSB6.7发动机故障代码 769 故障诊断及排除。
上次改进日期: 05-九月-2013
|
康明斯QSB6.7发动机故障代码 771 制动开关电路 - 电压低于正常值，或对低压电源短路 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 771 |
制动开关电路 - 电压低于正常值或对低压电源短路。在制动开关电路中检测到低信号电压。 |
对性能没有影响。 |
|
制动开关电路 |
电路描述
制动开关是原始设备制造商 (OEM) 提供的开关。通过 OEM 导线线束给开关提供 5 伏电源。回路引导到 OEM 开关回路。
部件位置
制动开关是 OEM 提供的部件。有关部件位置，参考 OEM 维修手册。
运行故障诊断的条件
钥匙开关处于 ON（接通）位置时，此诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到制动开关电路低于范围。
康明斯QSB6.7发动机故障代码起作用时采取的措施
该诊断运行并失败后，康明斯QSB6.7发动机ECM 将立即亮起淡黄色 CHECK ENGINE（检查发动机）指示灯。
清除康明斯QSB6.7发动机故障代码的条件
要验证修理情况，起动发动机并使其怠速运转 1 分钟。
该诊断运行并通过后，INSITE™ 服务软件显示的康明斯QSB6.7发动机故障代码状态将立即变为非现行状态。
此诊断运行并通过后，康明斯QSB6.7发动机ECM 将立即熄灭淡黄色 CHECK ENGINE（检查发动机）指示灯。
INSITE™ 电子服务软件中的“Reset All Faults”（复位所有故障）指令可用于清除现行和非现行故障。
大修提示
当对采用 OEM 提供的导线的电路进行故障诊断时，参考相应的 OEM 电气接线图
参考康明斯QSB6.7发动机故障代码 771 故障诊断及排除。
上次改进日期: 05-九月-2013
|
康明斯QSB6.7发动机故障代码 778 发动机凸轮轴转速/位置传感器 - 数据不稳定、间断或不正确 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 778 |
发动机凸轮轴转速/位置传感器 - 数据不稳定、间断或不正确。康明斯QSB6.7发动机ECM 检测到来自凸轮轴位置传感器的信号损失。 |
可能会降低性能。 |
|

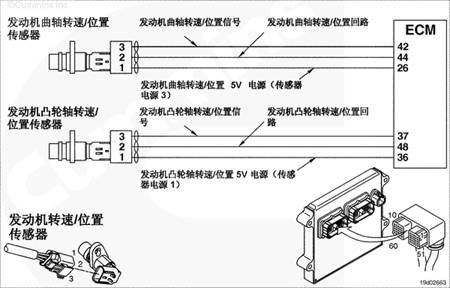

发动机磁性转速/位置传感器电路 |
电路描述
发动机控制模块 (康明斯QSB6.7发动机ECM) 通过传感器电源电路向发动机凸轮轴转速/位置传感器提供一个 5 伏电源。康明斯QSB6.7发动机ECM 还向传感器回路电路提供一个接地。凸轮轴转速/位置传感器通过凸轮轴转速/位置传感器信号电路向 康明斯QSB6.7发动机ECM 提供一个信号。凸轮轴转速指示凸角转过传感器时，该传感器即产生一个信号发送至 康明斯QSB6.7发动机ECM。康明斯QSB6.7发动机ECM 可识别该信号并将其转换为发动机转速读数，然后确定发动机位置。如果主发动机曲轴转速/位置信号缺失，则该传感器将作为一个备用传感器使用。
部件位置
凸轮轴位置传感器的位置随发动机型号的不同而变化。
运行故障诊断的条件
发动机运转过程中，该诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
在发动机运转过程中，发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到凸轮轴转速/位置传感器信号丢失。
康明斯QSB6.7发动机故障代码起作用时采取的措施
该诊断运行并失败后，康明斯QSB6.7发动机ECM 将立即亮起淡黄色 CHECK ENGINE（检查发动机）指示灯和/或故障指示灯 (MIL)。
清除康明斯QSB6.7发动机故障代码的条件
要验证修理情况，执行一个钥匙循环，然后起动发动机并使其怠速运转 1 分钟。
此诊断运行并通过后，康明斯QSB6.7发动机ECM 将立即熄灭淡黄色 CHECK ENGINE（检查发动机）指示灯。
大修提示
导致此故障的原因有：
发动机线束中的 5 伏电源、信号或回路导线开路或短路。
凸轮轴位置传感器损坏或有故障。
转速指示环凸轮损坏。
传感器气隙过小或过大。
参考康明斯QSB6.7发动机故障代码 778 故障诊断及排除。
|
康明斯QSB6.7发动机故障代码 1117 点火时断电 - 数据不稳定、间断或不正确 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 1117 |
点火时断电 - 数据不稳定、间断或不正确。康明斯QSB6.7发动机ECM 的电源电压暂时低于标定的限制，或者 康明斯QSB6.7发动机ECM 不被允许正确降低功率（在钥匙转到 OFF 后保持蓄电池电压 30 秒） |
发动机功率下降。 |
|
发动机控制模块 (康明斯QSB6.7发动机ECM) 蓄电池电源电路 |
电路描述
发动机控制模块 (康明斯QSB6.7发动机ECM) 通过与蓄电池正极 (+) 接线柱直接连接的无开关蓄电池导线从蓄电池处获得稳定的电压。当车辆钥匙开关转到 ON（接通）位置时，康明斯QSB6.7发动机ECM 通过车辆钥匙开关导线接收开关控制的蓄电池输入电压。
部件位置
康明斯QSB6.7发动机ECM 通过 OEM 线束连接到蓄电池。此直接线路向 康明斯QSB6.7发动机ECM 持续供电。蓄电池位置因原始设备制造商 (OEM) 的不同而不同。参考 OEM 维修手册。
运行故障诊断的条件
钥匙开关处于 ON（接通）位置时，此诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
钥匙开关处于 ON（接通）位置时，发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到主 康明斯QSB6.7发动机ECM 电源降到标定值以下。当钥匙开关在出现下列不完全的功率下降事件后接通时，康明斯QSB6.7发动机故障代码将变为现行状态。
康明斯QSB6.7发动机故障代码起作用时采取的措施
诊断运行并失败后，康明斯QSB6.7发动机ECM 会立即记录康明斯QSB6.7发动机故障代码。
关闭钥匙开关后功率下降数据（如行程信息、维护保养监测和故障信息）将不会保存在永久存储器中。
发动机扭矩将会降低。
清除康明斯QSB6.7发动机故障代码的条件
要验证修理情况，起动发动机并怠速运转 1 分钟，然后停机。
使用 INSITE™ 电子服务软件不能清除该康明斯QSB6.7发动机故障代码。
此诊断运行并通过后，康明斯QSB6.7发动机ECM 将立即熄灭淡黄色 CHECK ENGINE（检查发动机）指示灯。
使用 INSITE 服务软件核实此康明斯QSB6.7发动机故障代码为非现行状态。
大修提示
确保 康明斯QSB6.7发动机ECM 的无开关蓄电池电源直接来自蓄电池而不是起动马达。如果无开关电源来自起动马达，则拖动期间蓄电池电压有可能降至足够低以将该故障设置为现行状态。该故障也可能由 康明斯QSB6.7发动机ECM 蓄电池电源 (+) 或 (-) 电路中的电阻所导致。这些电路中的电阻会导致 康明斯QSB6.7发动机ECM 输入电压的水平降至足够低以康明斯QSB6.7发动机故障代码 1117 设置为现行状态。在将钥匙开关转至断开位置后的 10 秒钟内，使用蓄电池断路开关关闭发动机或任何会断开供应至 康明斯QSB6.7发动机ECM 的蓄电池电压的装置，均会损坏后处理系统。切勿在康明斯QSB6.7发动机故障代码 1117 为现行状态时操作车辆。
当对采用 OEM 提供的导线的电路进行故障诊断时，参考相应的 OEM 电气接线图。
参考康明斯QSB6.7发动机故障代码 1117 故障诊断及排除。
上次改进日期: 05-九月-2013
|
康明斯QSB6.7发动机故障代码 1139 1 缸喷油器电磁阀驱动器 - 机械系统不响应或失调。 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 1139 |
1 缸喷油器电磁阀驱动器 - 机械系统不响应或失调。康明斯QSB6.7发动机ECM 检测到喷油器正时或数量错误。 |
发动机将停机。 |
|

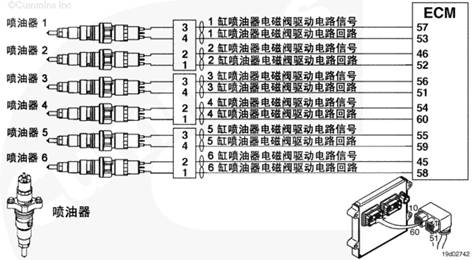

喷油器电路 |
电路描述
康明斯QSB6.7发动机ECM 使用诊断软件来核实喷油器工作。在选择的条件期间，每个喷油器均点火。然后喷油量和正时与指定的阀值进行比较。
部件位置
发动机线束将 康明斯QSB6.7发动机ECM 连接至位于摇臂室内的贯穿式接头。内部喷油器线束位于气门室盖下，并将喷油器连接到贯穿式接头处的发动机线束上。
运行故障诊断的条件
钥匙开关处于 ON（接通）位置时，此诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到指定喷油器的燃油正时或数量错误。
康明斯QSB6.7发动机故障代码起作用时采取的措施
该诊断运行并失败后，康明斯QSB6.7发动机ECM 将立即亮起淡黄色 CHECK ENGINE（检查发动机）指示灯。
清除康明斯QSB6.7发动机故障代码的条件
有必要使用 INSITE™ 服务软件中的"Reset All Faults"（复位所有故障）指令来清除此故障，并熄灭淡黄色检查发动机指示灯。
大修提示
此康明斯QSB6.7发动机故障代码用来确定喷油量和正时问题。
参考康明斯QSB6.7发动机故障代码 1139 故障诊断及排除。
上次改进日期: 05-九月-2013
|
康明斯QSB6.7发动机故障代码 1141 2 缸喷油器电磁阀驱动器 - 机械系统不响应或失调。 |
概述
|
代码 |
故障原因 |
产生后果 |
|
康明斯QSB6.7发动机故障代码: 1141 |
2 缸喷油器电磁阀驱动器 - 机械系统不响应或失调。康明斯QSB6.7发动机ECM 检测到喷油器正时或数量错误。 |
发动机将停机。 |
|
喷油器电路 |
电路描述
康明斯QSB6.7发动机ECM 使用诊断软件来核实喷油器工作。在选择的条件期间，每个喷油器均点火。然后喷油量和正时与指定的阀值进行比较。
部件位置
发动机线束将 康明斯QSB6.7发动机ECM 连接至位于摇臂室内的贯穿式接头。内部喷油器线束位于气门室盖下，并将喷油器连接到贯穿式接头处的发动机线束上。
运行故障诊断的条件
钥匙开关处于 ON（接通）位置时，此诊断持续运行。
设置康明斯QSB6.7发动机故障代码的条件
发动机控制模块 (康明斯QSB6.7发动机ECM) 检测到指定喷油器的燃油正时或数量错误。
康明斯QSB6.7发动机故障代码起作用时采取的措施
该诊断运行并失败后，康明斯QSB6.7发动机ECM 将立即亮起淡黄色 CHECK ENGINE（检查发动机）指示灯。
清除康明斯QSB6.7发动机故障代码的条件
有必要使用 INSITE™ 服务软件中的"Reset All Faults"（复位所有故障）指令来清除此故障，并熄灭淡黄色检查发动机指示灯。
大修提示
此康明斯QSB6.7发动机故障代码用来确定喷油量和正时问题。
参考康明斯QSB6.7发动机故障代码 1141 故障诊断及排除。
