三一挖机发动机不能升速降速的原因分析与维修

三一挖机发动机不能升速降速的原因分析与维修

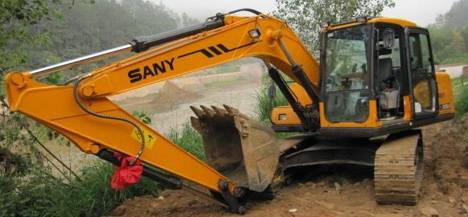

造成故障的现象：SY220C5发动机启动后,发动机无法升降速

故障原因：1、检查各保险丝是否正常；

2、检查油门旋扭是否正常;

3、检查控制器输出步进方向信号601、步进脉冲信号701输出电压是否正常;

4、检查步进电机驱动器输出电压A+与A-,B+与B-之间电压是否正常;

5、检查油门位置传感器是否正常;

6、检查步进电机是否正常。

故障维修排除的方法：1、检查42#号线、29#号线电压正常(DC24V)；

2、检查油门档位显示正常,说明油门旋扭正常

3、检查控制器步进方向信号601,步进脉冲信号701输出电压正常,说明控制器输出正常；

4、检查步进电机驱动器A+与A-,B+与B-，输出电压正常;(AC24-28V),说明步进电机驱动器正常;

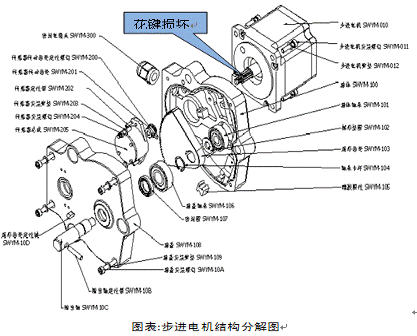

5、测量步进电机A+与A-,B+与B-之间电阻正常,用手拉动油门拉杆,发现油门拉杆拉动困难 ,进一步检查发现电机传动花键与扇形齿轮之间卡滞,花键损坏,更换油门马达后正常;

排故体会： 机器断电情况下先手动拉动油门拉杆 ,检测马达有无卡滞现象；再将设备通电,手动拉动油门拉杆,可判定A+与A-,B+与B-有无电压输出，该方法可排除是电器或是步进电机机械故障。
