YANMAR 发动机电器系统

YANMAR 发动机电器系统

发动机电路及相关电器-蓄电池

发动机相关电器主要有：蓄电池，发电机，启动马达，燃油切断阀，水温传感器，过热传感器，机油传感器，空滤报警器，防再启动装置，电气线路等相关部件。

蓄电池电解液含有硫酸。

不要通过短接电池接线端来判断剩余的电量。并正确识别正负极。

如果电解液冻结，在充电前先预热。

电池不足时运行发动机，电池寿命将缩短，电池可能过热甚至爆炸。夏季时，应比指定时间更频繁地检查液体量。

如需断开电路，需先断开接地线，如需连接电路，需先连接正极，最后接地。

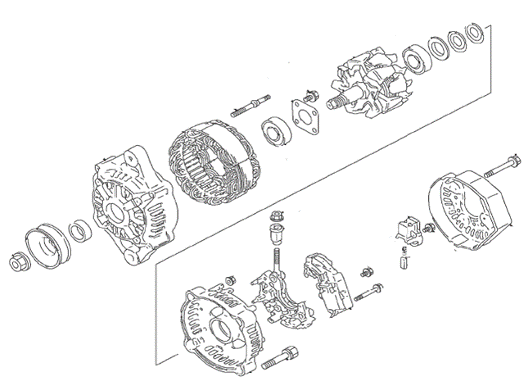

交流发电机

在发动机运转时，不要从发电机B 端拆下蓄电池的正（+）极电缆线，否则会损坏发电机。也不要断开蓄电池开关。

不要用水清洗发电机，也不要让发电机在过于潮湿的环境下工作。

推荐使用专用V 型皮带，否则会造成充电不充分并缩短皮带的使用寿命。

洋马发动机启动马达

启动马达正常启动时间不能超过15秒，空载不能超过10秒。

两次启动间隔应大于30秒以上，建议加装防再启动装置。

发动机工作期间不得启动马达。

蓄电池电压过低时可能会损坏启动马达。

不建议用辅助电池进行启动。

检查蓄电池与启动马达线路，防止有虚接现象。

机油压力开关

在发动机停机或机油压力过低时,其中心插头与汽缸体是导通的, 发动机正常运转后断开, 其开启压力为小于49.0±9.8kPa.

洋马TNV系列发动机的机油压力在0.29MPa-0.49MPa之间,各型号有所不同.

洋马发动机水温开关

在发动机冷却水温度在正常情况下,其中心插头与汽缸体是不导通的, 当冷却水温度在107℃-113℃时导通.
