康明斯故障代码415故障维修判断及排除手册资料查询

2015/4/1 16:44:57

QuickServe Online

康明斯QST30 故障代码 415故障判断及排除手册

故障代码 415

机油压力 — 发动机保护

概述

代码	故障原因	产生后果
故障代码: 415 PID: FMI: 指示灯: SRT: 00-367	发动机机油压力已降至机油压力低报警（停机）阈值以下。	发动机将停机。公共报警输出通电。机油压力低 (LOP) 继电器驱动器通电。

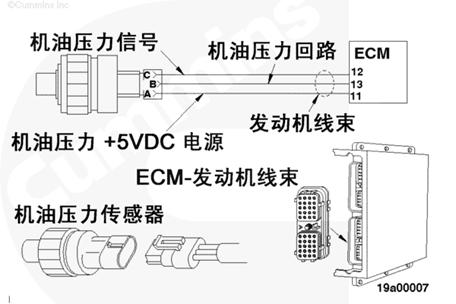

机油压力传感器 (OPS) 电路

电路描述

电子控制模块 (ECM) 利用 OPS 监测机油压力。ECM 监测信号触针上的电压并将它转换成压力值。ECM 将机油压力值用于发动机保护系统。

部件位置

OPS 位于发动机缸体左排燃油泵的上面。

大修提示

确认传感器处的 OPS 电源电压为 4.75 至 5.25 VDC。参考故障代码 141。

机油压力随发动机转速、机油油位和调节器动作而变化。使发动机带负载以低转速运转不会造成机油压力低，除非是机油温度高、机油油位低、调节器出故障或系统中某些地方压力缺失。

故障判断及排除步骤

向导步骤 1 - 检查传感器精度。

向导步骤 1A - 用机械式压力表核实传感器的精度。
条件停机/运转开关处在“STOP”（停机）位置。控制器不在诊断模式。采取措施将已知质量和标定的机械式机油压力表连接到发动机的机油滤清器座的顶部上其中一个螺塞上。将 INSITE™（零件号 3825145）连接到数据通信接口上。起动发动机，将屏幕上的机油压力读数与机械式机油压力表上的读数进行比较。注：需要提高发动机转速，以便更容易地发现读数间的差异。
合格	不合格
传感器读数正确。	转至故障代码 141
转至 2A	故障代码 141

向导步骤 2 - 清除故障代码。

向导步骤 2A - 使故障代码不起作用。
条件连接所有部件。采取措施连接所有部件。起动发动机，并怠速运转一分钟。注：如果在特定的转速下出现故障，在该转速下运转发动机以核实是否已经排除故障。
合格	不合格
故障代码 415 不起作用	如果已完成所有步骤并经过再次检查，请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。
转至 2B	转至 1A
向导步骤 2B - 清除非现行故障代码。
条件连接所有部件。采取措施使用 INSITE™（零件号 3825145）清除非现行故障代码。注：数据通信接口接头位于飞轮壳右排上。
合格	不合格
所有故障代码已清除	对所有其余的现行故障代码进行诊断。
转至维修完成	转至相应的故障诊断及排除图表
