康明斯ISF3.8CM2220发动机润滑系统流程图

康明斯ISF3.8 CM2220 AN 和 ISF3.8 CM2220 IAN 系列发动机维修手册

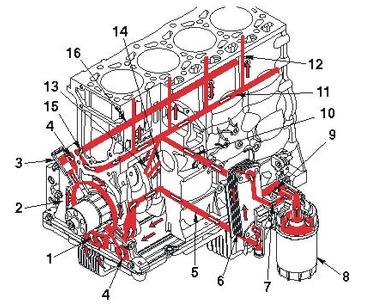

康明斯ISF3.8 CM2220 AN 和 IAN 发动机润滑系统流程图

1.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油泵进口（机油来自油底壳）

2.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油泵

3.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油压力调节器

4.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机至油底壳的回油

5.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至机油滤清器

6.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油冷却器

7.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油从冷却器流至滤清器

8.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油滤清器

9.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油滤清器旁通阀

10.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机流向主油道

11.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机主油道

12.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至顶置机构

13.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机至主轴承的机油供应

14.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机至凸轮轴的机油供应

15.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至活塞冷却油道

16.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机活塞冷却油道。

1.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流从机油冷却器流出

2.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机主油道

3.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至顶置机构

4.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至摇臂

5.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机摇臂

6.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机至油底壳的回油

7.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流经推管

8.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至曲轴主轴颈

9.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机曲轴主轴颈

10.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机曲轴连杆轴颈

11.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机机油流至凸轮轴

12.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机活塞冷却油道

13.     康明斯ISF3.8 CM2220 AN 和 IAN 发动机活塞冷却喷嘴。

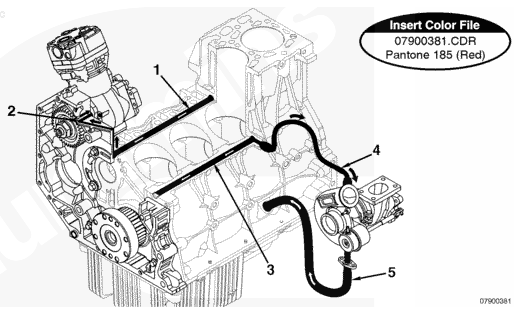

1.       康明斯ISF3.8 CM2220 AN 和 IAN 发动机单涡轮增压器机油润滑

2.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机主油道

3.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机空气压缩机机油供应

4.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机活塞冷却油道

5.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机涡轮增压器机油供应

6.         康明斯ISF3.8 CM2220 AN 和 IAN 发动机涡轮增压器机油回油。

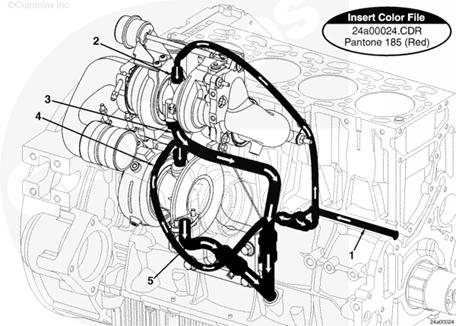

1.       康明斯ISF3.8 CM2220发动机双涡轮增压器机油润滑

2.         康明斯ISF3.8 CM2220发动机主油道

3.         康明斯ISF3.8 CM2220发动机至高压涡轮增压器的机油供应

4.         康明斯ISF3.8 CM2220发动机来自高压涡轮增压器的回油

5.         康明斯ISF3.8 CM2220发动机至低压涡轮增压器的机油供应

6.         康明斯ISF3.8 CM2220发动机来自低压涡轮增压器的回油
