准备步骤

 警告

该部件的重量达到或超过 23 kg [50 lb]。为减小造成人身伤害的可能性，请使用提升设备或在他人的帮助下提升此部件。

康明斯KTA柴油发动机拆卸齿轮室盖和相关部件。参考步骤 001-031。

将 1 号气缸置于压缩冲程。

使用曲轴旋转发动机，直至凸轮轴齿轮和曲轴齿轮上的指示标记彼此相对。

拆下水泵惰轮。参考步骤 001-040。

拆下凸轮轴惰轮。参考步骤 001-036。

如果配备，拆下液压泵惰轮。参考步骤 001-039。

拆卸凸轮轴齿轮。参考步骤 001-012。
康明斯KTA柴油发动机齿轮室盖和相关部件拆卸

 警告

该部件的重量达到或超过 23 kg [50 lb]。为减小造成人身伤害的可能性，请使用提升设备或在他人的帮助下提升此部件。

从隔板上拆下 14 颗安装螺钉。

给专用螺钉挂上标签以便以后识别。

拆下康明斯KTA柴油发动机隔板和密封垫。

废弃密封垫。

检查能否继续使用

检查隔板有无腐蚀或密封垫两侧的表面有无损坏。

康明斯KTA柴油发动机齿轮室盖和相关部件安装

康明斯KTA柴油发动机油底壳设配器密封垫设计成能够从穿孔中拆下。它是钢芯密封垫，无法在不损坏油底壳适配器表面的情况下进行切割。在穿孔处拆下油底壳适配器密封垫。将油底壳适配器密封垫安装到油底壳适配器顶部上。使用喷胶将其固定到位。将康明斯密封胶（零件号 3164067）涂抹到密封垫的接合处。

如图所示，分开密封垫。废弃中央的舌片部分。

 注意

安装油底壳密封垫时，严禁使用密封垫粘合剂。否则会损坏密封垫。

安装金刚石定位销 (15) 时必须使平面转向缸体右下角的主定位销孔。将康明斯KTA柴油发动机导向双头螺栓 (14) 安装到缸体中。将少量康明斯密封胶（零件号 3164067）或等同物涂抹到密封垫两侧的对接接合处。安装密封垫。密封垫必须与缸体和隔板的底部平齐。

需要使用专用螺栓连接隔板和齿轮室壳体。螺钉具有帽式、锥形垫圈以维持扭矩。

 警告

该部件的重量达到或超过 23 kg [50 lb]。为减小造成人身伤害的可能性，请使用提升设备或在他人的帮助下提升此部件。

安装隔板和 11 颗螺钉。拆下导向双头螺柱 (14)。安装剩下的螺钉。

注: 如果已拆下油底壳适配器，必须检查隔板的对正情况。如果安装了油底壳适配器，则不需要检查隔板对准情况。

使用深度规（零件号 3164438）或等同物测量从缸体底部至隔板底部的距离。隔板或壳体的底部与缸体底部距离必须在 0.05 mm [0.002 inch] 以内。如果需要，将康明斯KTA柴油发动机隔板或壳体与缸体的底部对正。

按图示顺序拧紧螺栓。扭矩值:  45  n.m  [33 ft-lb]，再次测量隔板或壳体与缸体的对正情况，以确保其符合技术规范。

按顺序再次拧紧螺钉。扭矩值:  45  n.m  [33 ft-lb]

最后步骤

 警告

该部件的重量达到或超过 23 kg [50 lb]。为减小造成人身伤害的可能性，请使用提升设备或在他人的帮助下提升此部件。

注: 在安装齿轮后，确保检查所有齿轮的轴向间隙。

安装康明斯KTA柴油发动机凸轮轴齿轮。参考步骤 001-012。安装康明斯KTA柴油发动机液压泵惰轮。参考步骤 001-039。安装康明斯KTA柴油发动机水泵惰轮。参考步骤 001-040。安装凸轮轴惰轮。参考步骤 001-036。

检查静态喷油正时。参考步骤 006-025。

安装康明斯KTA柴油发动机齿轮室盖和相关部件。参考步骤 001-031。

康明斯KTA柴油发动机前齿轮室盖

准备步骤

一件式设计，除船用外的全部应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

 警告

不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

注: 已经使用了两种不同的前盖设计。最新设计“一件式”由约为 51 mm [2 in] 厚的铝制或铸铁前盖组成。老式设计，“两件式”由厚度都稍微大于 25.4 mm [1 in] 的齿轮室盖和齿轮室组成。

断开蓄电池或空气起动马达，以防发动机意外起动。

排放冷却系统。参考步骤 008-018。

拆卸冷却风扇。参考步骤 008-040。

拆下冷却风扇驱动皮带。参考步骤 008-002。

拆卸充电机驱动皮带。参考步骤 013-005。

拆下充电机。参考步骤 013-001。

拆卸齿轮驱动风扇轮毂。参考步骤 008-037。

拆卸皮带驱动风扇轮毂。参考步骤 008-036。

拆下皮带驱动风扇轮毂惰轮总成。参考步骤 008-030。

拆下水泵。参考步骤 008-062。

拆下中冷器水管。参考步骤 010-002。

拆下节温器壳体。参考步骤 008-015。

拆下充电机驱动皮带轮。参考步骤 009-010。

拆下水泵驱动装置。参考步骤 009-029。

拆卸燃油泵。参考步骤 005-016。

拆卸空气压缩机。参考步骤 012-014。

拆下附件驱动皮带轮。参考步骤 009-004。

拆卸燃油泵驱动装置。参考步骤 009-011。

拆卸液压泵驱动。参考步骤 009-016。

一件式设计，船用应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

 警告

不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

断开蓄电池或空气起动马达，以防发动机意外起动。

排放冷却系统。参考步骤 008-018。

拆卸充电机驱动皮带。参考步骤 013-005。

拆下充电机。参考步骤 013-001。

拆下海水膨胀水箱。参考步骤 008-052。

拆下热交换器。参考步骤 008-053。

拆下海水泵。参考步骤 008-057。

拆下中冷器水管。参考步骤 010-002。

拆下节温器壳体。参考步骤 008-015。

拆下减振器。参考步骤 001-052。

拆下充电机驱动皮带轮。参考步骤 009-010。

拆下水泵驱动装置。参考步骤 009-029。

拆卸燃油泵。参考步骤 005-016。

拆卸空气压缩机。参考步骤 012-014。

拆下附件驱动皮带轮。参考步骤 009-004。

拆卸燃油泵驱动装置。参考步骤 009-011。

拆卸液压泵驱动。参考步骤 009-016。

两件式设计，除船用外的全部应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

 警告

不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

断开蓄电池或空气起动马达，以防发动机意外起动。

排放冷却系统。参考步骤 008-018。

拆卸冷却风扇。参考步骤 008-040。

拆下冷却风扇驱动皮带。参考步骤 008-002。

拆卸充电机驱动皮带。参考步骤 013-005。

拆下充电机。参考步骤 013-001。

拆卸齿轮驱动风扇轮毂。参考步骤 008-037。

拆卸皮带驱动风扇轮毂。参考步骤 008-036。

拆下皮带驱动风扇轮毂惰轮总成。参考步骤 008-030。

拆下中冷器水管。参考步骤 010-002。

拆下节温器壳体。参考步骤 008-015。

拆下减振器。参考步骤 001-052。

拆下充电机驱动皮带轮。参考步骤 009-010。

从水泵驱动上拆下 3 个螺钉，不需要从双头螺栓上拆下螺母。参考步骤 009-029。

拆下附件驱动皮带轮。参考步骤 009-004。

拆下将燃油泵驱动固定到前齿轮室盖上的 4 个螺钉。不需要从离缸体最近的驱动底部上的双头螺栓上拆下螺母。参考步骤 009-011。

从液压泵驱动上拆下 3 个螺钉。不需要拆下离位于缸体最近处的驱动安装法兰顶部最近的螺钉。参考步骤 009-016。

两件式设计，船用应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

 警告

不要从热发动机上打开散热器压力盖。应等冷却液温度降至 50°C [120°F] 以下时才能拆下压力盖。否则高温冷却液或蒸汽喷出可能会造成人身伤害。

 警告

冷却液有毒。避免儿童与宠物接触冷却液。如果不再继续使用，应按照当地环保法规进行处理。

断开蓄电池或空气起动马达，以防发动机意外起动。

排放冷却系统。参考步骤 008-018。

拆卸充电机驱动皮带。参考步骤 013-005。

拆下充电机。参考步骤 013-001。

拆下海水膨胀水箱。参考步骤 008-052。

拆下热交换器。参考步骤 008-053。

拆下海水泵。参考步骤 008-057。

拆下中冷器水管。参考步骤 010-002。

拆下节温器壳体。参考步骤 008-015。

拆下减振器。参考步骤 001-052。

拆下康明斯KTA柴油发动机充电机驱动皮带轮。参考步骤 009-010。

从水泵驱动上拆下 3 个螺钉，不需要从双头螺栓上拆下螺母。参考步骤 009-029。

拆下附件驱动皮带轮。参考步骤 009-004。

拆下将燃油泵驱动固定到前齿轮室盖上的 4 个螺钉。不需要从离缸体最近的驱动底部上的双头螺栓上拆下螺母。参考步骤 009-011。

从液压泵驱动上拆下 3 个螺钉。不需要拆下离位于缸体最近处的驱动安装法兰顶部最近的螺钉。参考步骤 009-016。

拆卸

一件式设计，全部应用

从前盖上断开涡轮增压器机油供油管。



能够拆下康明斯KTA柴油发动机齿轮室盖前必须先拆下主定位销。使用滑锤 (33) 或 5/16-18 in 螺钉或螺杆和旧活塞销拆下定位销。前盖的底部 (34) 上有 5 个螺钉，背部 (35) 上有 3 个螺钉。拆下底部螺钉 (34) 和后面的螺钉 (35)。

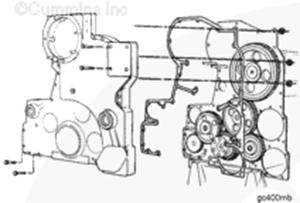

拆下位于前盖前面的 15 个螺钉。拆卸前盖和密封垫。废弃密封垫。

用心轴或冲头和锤子拆下油封。

两件式设计，全部应用，从前盖上断开涡轮增压器机油供油管。

有一个必须从壳体背部拆下的螺钉。拆下螺钉 (35)。

从前盖上拆下 18 个螺钉。拆卸前盖和密封垫。废弃密封垫。

注: 除非密封垫发生泄漏，否则没有必要从齿轮室盖上拆下充电机支架。没有必要拆下充电机支架来更换衬套或油封。

有些充电机支架比前齿轮室盖的机加工区域稍大。在安装到盖中之前，必须冷冻这些支架。不要试图将盖敲入位置中，否则两个零件都会因为损坏而无法继续使用。如果需要，从盖上拆下 5 个螺钉、支架和密封垫。

用心轴和冲头从前盖和/或充电机驱动支架上拆下油封。

清洁并检查能否继续使用，一件式设计，全部应用，从康明斯KTA柴油发动机油底壳适配器顶部上拆下密封垫，但是不要拆下隔板下方的密封垫。检查曲轴的油封位置中有无损坏。参考步骤 001-023。

清洁所有密封垫表面。

测量康明斯KTA柴油发动机附件驱动和液压驱动衬套的内径。

前齿轮室衬套内径
	mm		in
康明斯KTA柴油发动机附件驱动和水泵驱动 (1)	39.75	最小	1.565
	39.90	最大	1.571
康明斯KTA柴油发动机液压泵驱动装置 (2)	38.13	最小	1.501
	38.25	最大	1.506

如果康明斯KTA柴油发动机衬套不符合技术规范，则必须更换衬套。

两件式设计，全部应用

清洁前盖的密封区域。

测量康明斯KTA柴油发动机附件驱动和液压驱动衬套的内径。

前齿轮室衬套内径
	mm		in
康明斯KTA柴油发动机附件驱动和水泵驱动 (1)	39.75	最小	1.565
	39.90	最大	1.571
康明斯KTA柴油发动机液压泵驱动装置 (2)	38.13	最小	1.501
	38.25	最大	1.506

康明斯KTA柴油发动机附件驱动和液压驱动衬套解体

一件式设计，全部应用

使用衬套心轴（零件号 ST-598）拆卸附件驱动和水泵驱动衬套。

使用适当的心轴或盲孔拉拔器拆下液压泵驱动衬套。

推入发动机盘车机构轴并将其固定在位。滑动蜗轮直到弹簧压紧。用改锥拆下挡圈。

 警告

当使用溶剂、酸或碱性材料清洁时，请遵循制造商的使用建议。戴上护目镜并穿上防护服，以避免人身伤害。

 警告

使用压缩空气时，戴上合适的护目镜和防护面罩。飞扬的碎屑和脏物会造成人身伤害。

拆下下列零件：

轴

弹簧

蜗轮。

从轴上拆下 O 形圈，然后废弃 O 形圈。

用溶剂（零件号 3824421）或等同物清洗零件。冲洗机油油道。

用压缩空气吹干。

检查零件是否损坏。

如果任何零件损坏，必须予以更换。

两件式设计，全部应用

使用衬套心轴（零件号 ST-598）拆卸附件驱动和水泵驱动衬套。

使用适当的心轴或盲孔拉拔器拆下液压泵驱动衬套。

康明斯KTA柴油发动机附件驱动和液压驱动衬套组装

一件式设计，全部应用

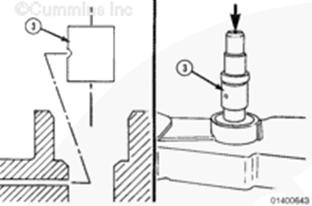

使用衬套心轴（零件号 ST-598），安装附件驱动和水泵驱动衬套。将液压泵驱动衬套 (3) 中的机油孔与前盖中的机油油道对正。用适当的心轴和手扳压机或锤子安装衬套。使用 3 mm [1/8 in] 六角扳手检查衬套油孔与前盖油道的对准情况。

用植物油润滑 O 形圈。

将 O 形圈安装在盘动轴上。

安装以下零件：

蜗轮

弹簧

轴。

安装卡环。转动轴，检查组装是否正确。

两件式设计，全部应用

使用衬套心轴（零件号 ST-598），安装附件驱动和水泵驱动衬套。

将液压泵驱动衬套 (3) 中的机油孔与前盖中的机油油道对正。

用适当的心轴和手扳压机或锤子安装衬套。

使用 3 mm [1/8 in] 六角扳手检查衬套油孔与前盖油道的对准情况。

康明斯KTA柴油发动机附件驱动和液压驱动衬套安装

一件式设计，全部应用

测量附件驱动油封凸台的高度。如果高度为 35 mm [13/8 in]，则在安装油封时使其与凸台平齐。如果高度为 38 mm [1½ in]，则在安装油封时使其低于凸台的顶部 3 mm [1/8 in。用心轴安装附件驱动油封。

将密封垫修整至正确宽度。将密封垫安装到油底壳适配器的顶部上。使用喷胶将其固定到位。将密封胶（零件号 3164067）涂抹到接合处。

该图显示了前盖的螺钉长度要求。螺钉 (1) 安装在前盖压板中。考虑到头部间隙，螺钉 (2) 必须采用 12 角型式。

使用导向螺栓将有助于组装。安装前盖密封垫、前盖。安装前盖螺钉，但是不要拧紧它们，直至安装了主定位销为止。

将压板放到位并安装螺钉。不要拧紧螺钉，在安装风扇毂或盖板之前，压板必须保持松动状态。

将一个 5/16-8 x 3 in 螺钉拧入主定位销中。用锤子将主定位销敲入缸体中，直至它接触到孔的底部。拆下螺钉。

注: 次序编号为 1、2、3 的螺钉位于隔板的背面。

按顺序拧紧前盖螺钉 (3)。

扭矩值:  45  n.m  [33 ft-lb]

安装固定于油底壳适配器底部的 5 颗螺钉 (34)。拧紧螺栓。扭矩值:  45  n.m  [33 ft-lb]

两件式设计，全部应用

测量附件驱动油封凸台的高度。如果高度为 35 mm [13/8 in]，则在安装油封时使其与凸台平齐。如果高度为 38 mm [1½ in]，则在安装油封时使其低于凸台的顶部 3 mm [1/8 in。用心轴安装附件驱动油封。

图中所示为所有铸铁两件式（船用）前齿轮室盖的通用螺钉长度要求。(1) 至 (9) 的螺钉长度取决于所用的选装件。所有螺钉都以美制英寸为单位。所有螺钉都为 3/8 x 16 UNC。

图示为铝制两件式前盖的螺钉长度要求。

安装导向双头螺栓。安装密封垫、前盖和螺钉。

注: 在安装之前，可能有必要冷冻驱动支架。如果不使用外力就无法将支架安装到盖中，则在 0°C [32°F] 的温度下冷冻盖至少一小时。不要用螺钉将支架顶入，否则支架将会断裂。

安装充电机驱动支架、密封垫和螺钉。拧紧不是紧固顺序的组成部分的螺钉。扭矩值:  45  n.m  [33 ft-lb]

注: 序号为 (4) 的螺钉位于齿轮室后面。

按图示顺序拧紧螺钉。扭矩值:  45  n.m  [33 ft-lb]

最后步骤

一件式设计，除船用外的全部应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

安装液压泵驱动。参考步骤 009-016。

安装燃油泵驱动装置。参考步骤 009-011。

安装附件驱动皮带轮。参考步骤 009-004。

安装空气压缩机。参考步骤 012-014。

安装燃油泵。参考步骤 005-016。

安装水泵驱动装置。参考步骤 009-029。

安装充电机驱动皮带轮。参考步骤 009-010。

安装节温器壳体。参考步骤 008-015。

安装中冷器水管。参考步骤 010-002。

安装水泵。参考步骤 008-062。

安装皮带驱动风扇轮毂惰轮总成。参考步骤 008-030。

安装皮带驱动风扇轮毂。参考步骤 008-036。

安装齿轮驱动风扇轮毂。参考步骤 008-037。

安装充电机。参考步骤 013-001。

安装充电机驱动皮带。参考步骤 013-005。

安装冷却风扇驱动皮带。参考步骤 008-002。

加注冷却系统。参考步骤 008-018。

连接蓄电池或空气起动马达。

一件式设计，船用应用

警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

安装液压泵驱动。参考步骤 009-016。

安装燃油泵驱动装置。参考步骤 009-011。

安装附件驱动皮带轮。参考步骤 009-004。

安装空气压缩机。参考步骤 012-014。

安装燃油泵。参考步骤 005-016。

安装水泵驱动装置。参考步骤 009-029。

安装充电机驱动皮带轮。参考步骤 009-010。

安装减振器。参考步骤 001-052。

安装节温器壳体。参考步骤 008-015。

安装中冷器水管。参考步骤 010-002。

安装海水泵。参考步骤 008-057。

安装热交换器。参考步骤 008-053。

安装海水膨胀水箱。参考步骤 008-052。

安装充电机。参考步骤 013-001。

安装充电机驱动皮带。参考步骤 013-005。

加注冷却系统。参考步骤 008-018。

连接蓄电池或空气起动马达。

两件式设计，除船用外的全部应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

安装液压泵驱动上的 3 个螺钉。参考步骤 009-016。

安装将燃油泵驱动固定到前齿轮室盖上的 4 个螺钉。参考步骤009-011。

安装附件驱动皮带轮。参考步骤 009-004。

安装水泵驱动上的 3 个螺钉。参考步骤 009-029。

安装充电机驱动皮带轮。参考步骤 009-010。

安装减振器。参考步骤 001-052。

安装节温器壳体。参考步骤 008-015。

安装中冷器水管。参考步骤 010-002。

安装皮带驱动风扇轮毂惰轮总成。参考步骤 008-030。

安装皮带驱动风扇轮毂。参考步骤 008-036。

安装齿轮驱动风扇轮毂。参考步骤 008-037。

安装充电机。参考步骤 013-001。

安装冷却风扇驱动皮带。参考步骤 008-002。

安装冷却风扇。参考步骤 008-040。

加注冷却系统。参考步骤 008-018。

连接蓄电池或空气起动马达。

两件式设计，船用应用

 警告

蓄电池可能有易爆性气体逸出。为避免人身伤害，在维护蓄电池前，必须保持发动机舱通风良好。为避免产生电弧，应最先拆下并最后连接蓄电池负极 (-) 电缆。

安装液压泵驱动上的 3 个螺钉。参考步骤 009-016。

安装将燃油泵驱动固定到前齿轮室盖上的 4 个螺钉。参考步骤009-011。

安装附件驱动皮带轮。参考步骤 009-004。

安装水泵驱动上的 3 个螺钉。参考步骤 009-029。

安装充电机驱动皮带轮。参考步骤 009-010。

安装减振器。参考步骤 001-052。

安装节温器壳体。参考步骤 008-015。

安装中冷器水管。参考步骤 010-002。

安装海水泵。参考步骤 008-057。

安装热交换器。参考步骤 008-053。

安装海水膨胀水箱。参考步骤 008-052。

安装充电机。参考步骤 013-001。

安装充电机驱动皮带。参考步骤 013-005。

加注冷却系统。参考步骤 008-018。

连接蓄电池或空气起动马达。
