康明斯发动机故障代码2243

康明斯发动机故障代码2243维修技术资料查询与解决方法

故障代码 2243 左排中间进气歧管温度传感器电路图低温故障

概述

代码	故障原因	产生后果
故障代码: 2243 PID:  SPN: 1131 FMI: 4 指示灯: 黄色 SRT: CE-2243	检测到 CENSE™ 线束 ECM A 接头的左排中间进气歧管温度传感器电路图信号触针上电压低。	故障代码 2241 被停用。

左排中间进气歧管温度传感器电路图

电路图描述

左排中间进气歧管温度传感器电路图向 CENSE™ ECM 提供左排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

温度传感器故障

CENSE™ ECM 电路图故障

参考故障代码 t05-2243 故障诊断树

长沙三一挖掘机的维修，长沙三一挖掘机的发动机维修，长沙山重建机挖掘机维修点，长沙山重建机挖掘机发动机维修，长沙man柴油机修理维修，长沙曼MAN柴油机修理，长沙神钢200-3挖机发动机大修，长沙神钢挖机发动机大修，长沙神钢挖机柴油机维修，长沙沃尔沃柴油机的维修，长沙沃尔沃发动机维修，长沙现代挖掘机维修，长沙现代挖掘机柴油机维修，长沙现代挖掘机发动机维修，长沙小松发动机维修，长沙小松挖掘机发动机维修，

康明斯发动机故障代码2244维修技术资料查询与解决方法

故障代码 2244 左排中间进气歧管温度快速升高

概述

代码	故障原因	产生后果
故障代码: 2244 PID:  SPN: 1131 FMI: 10 指示灯: 康明斯发动机保护 SRT: CE-2244	左排中间四分之一区域进气歧管温度快速升高。	ECM 没有采取措施。

左排中间进气歧管温度传感器电路图

电路图描述

左排中间进气歧管温度传感器电路图向 CENSE™ ECM 提供左排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考故障代码 t05-2244 故障诊断树

长沙小松柴油机维修，浙江龙工装载机维修，浙江马拉松电机维修，浙江发电机控制模块维修，浙江帕金斯1106c维修，浙江帕金斯1106c发动机维修，浙江康明斯发动机 qsm11维修，浙江康明斯1560马力柴油机维修，浙江康明斯1560柴油机维修，浙江康明斯发动机qst30维修，浙江三一挖掘机的保养维修，浙江三一挖掘机的维修，浙江三一挖掘机的发动机维修，浙江山重建机挖掘机维修点，

康明斯发动机故障代码2245维修技术资料查询与解决方法

故障代码 2245 左排中间进气歧管温度快速升高

概述

代码	故障原因	产生后果
故障代码: 2245 PID:  SPN: 无 FMI: 0 指示灯: 康明斯发动机保护 SRT: CE-2245	右排中间进气歧管温度高于正常工作范围。	ECM 没有采取措施。

右排中间进气歧管温度传感器

电路图描述

右排中间进气歧管温度传感器电路图向 CENSE™ ECM 提供右排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考故障代码 t05-2245 故障诊断树

浙江山重建机挖掘机发动机维修，浙江man柴油机修理维修，浙江曼MAN柴油机修理，浙江神钢200-3挖机发动机大修，浙江神钢挖机发动机大修，浙江神钢挖机柴油机维修，浙江沃尔沃柴油机的维修，浙江沃尔沃发动机维修，浙江现代挖掘机维修，浙江现代挖掘机柴油机维修，浙江现代挖掘机发动机维修，浙江小松发动机维修，

康明斯发动机故障代码2246维修技术资料查询与解决方法

故障代码 2246 右排中间进气歧管温度传感器电路图高温故障

概述

代码	故障原因	产生后果
故障代码: 2246 PID: 无 SPN: 无 FMI: 3 指示灯: 黄色 SRT: CE-2246	主线束 ECM A 接头的右排中间进气歧管温度传感器电路图信号触针上检测到电压高。	故障代码 2245 被停用。

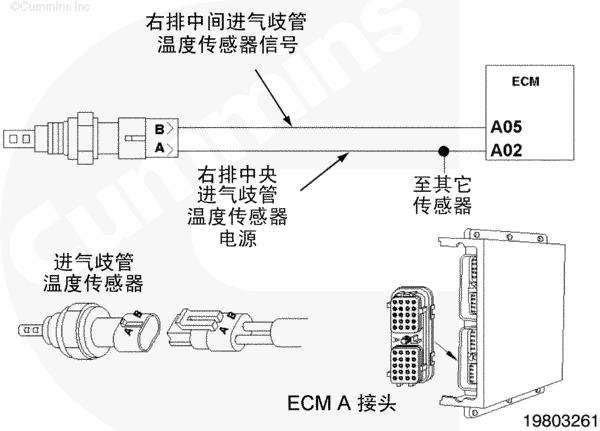

右排中间进气歧管温度传感器

电路图描述

右排中间进气歧管温度传感器向 CENSE™ ECM 提供右排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

温度传感器故障

CENSE™ ECM 电路图故障

参考故障代码 t05-2246 故障诊断树

浙江小松挖掘机发动机维修，浙江小松柴油机维修，宁波龙工装载机维修，宁波马拉松电机维修，宁波发电机控制模块维修，宁波帕金斯1106c维修，宁波帕金斯1106c发动机维修，宁波康明斯发动机 qsm11维修，宁波康明斯1560马力柴油机维修，宁波康明斯1560柴油机维修，宁波康明斯发动机qst30维修，宁波三一挖掘机的保养维修，

康明斯发动机故障代码2247维修技术资料查询与解决方法

故障代码 2247 右排中间进气歧管温度传感器电路图低温故障

概述

代码	故障原因	产生后果
故障代码: 2247 PID: 无 SPN: 无 FMI: 4 指示灯: 黄色 SRT: CE-2247	检测到 CENSE™ 右排线束 ECM A 接头的右排中间进气歧管温度传感器电路图上电压低。	故障代码 2245 被停用。

右排中间进气歧管温度传感器

电路图描述

右排中间进气歧管温度传感器向 CENSE™ ECM 提供右排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

温度	温度	电阻
(°C)	（°F）	（欧姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

该电路图可能的故障模式有：

传感器电源电路图对蓄电池短路

传感器信号电路图对蓄电池短路

传感器信号电路图对传感器电源短路

温度传感器故障

CENSE™ ECM 电路图故障

参考故障代码 t05-2247 故障诊断树

宁波三一挖掘机的维修，宁波三一挖掘机的发动机维修，宁波山重建机挖掘机维修点，宁波山重建机挖掘机发动机维修，宁波man柴油机修理维修，宁波曼MAN柴油机修理，宁波神钢200-3挖机发动机大修，宁波神钢挖机发动机大修，宁波神钢挖机柴油机维修，宁波沃尔沃柴油机的维修，宁波沃尔沃发动机维修，宁波现代挖掘机维修，宁波现代挖掘机柴油机维修，宁波现代挖掘机发动机维修，宁波小松发动机维修，宁波小松挖掘机发动机维修，

康明斯发动机故障代码2248维修技术资料查询与解决方法

故障代码 2248 右排中间进气歧管温度快速升高

概述

代码	故障原因	产生后果
故障代码: 2248 PID: 无 SPN: 无 FMI: 10 指示灯: 康明斯发动机保护 SRT: CE-2248	检测到 CENSE™ 右排线束的右排中间进气歧管温度传感器电路图上进气歧管温度快速升高。	无解决办法。

右排中间进气歧管温度传感器

电路图描述

右排中间进气歧管温度传感器电路图向 CENSE™ 电子控制模块 (ECM) 提供右排中间进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考故障代码 t05-2248 故障诊断树
