电控柴油发动机喷油器介绍

电控柴油发动机喷油器介绍

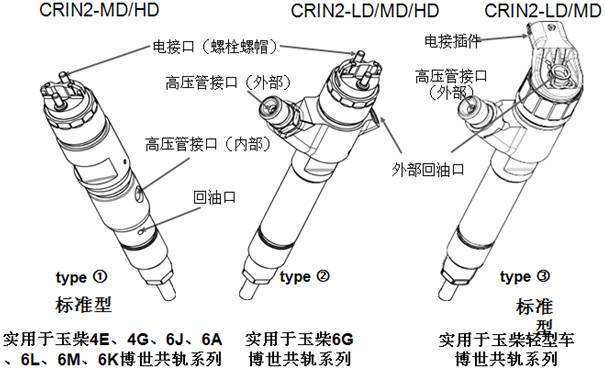

喷油器介绍：

l        最大喷油压力：1600 bar

l        喷嘴：mini-sac-hole

l        多孔喷油嘴

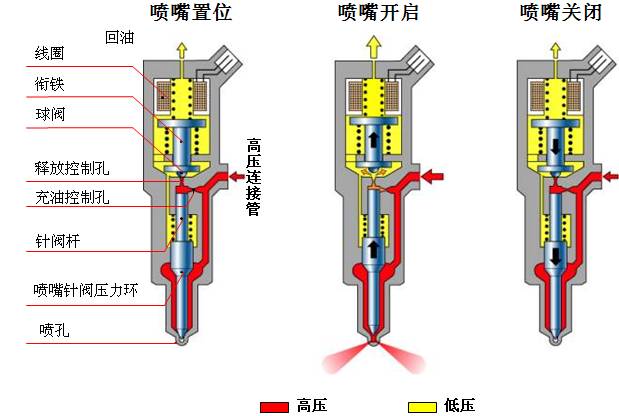

电控柴油发动机喷油器工作过程：

电控柴油发动机喷油器电气参数：

电控柴油发动机喷油器的安装与拆卸：

一．洁净度

u  喷油器对杂质敏感，必须保持洁净！

u  所用防护套仅在装配前才能去掉

二．电控柴油发动机喷油器的安装五步法

1.    将电控柴油发动机喷油器导入气缸盖孔

Ø      要求对准、无特别阻力

Ø      推荐的力：1～2kN

2.    将电控柴油发动机喷油器压板完全松开，使之不受力

3.    将高压连接管装入，预紧至3.5~8kN

4.    拧紧喷油器：

u  上紧至规定的压紧力

u  任何情况下不能超过15kN（压板螺帽拧紧力矩47～55 N.m)

u  过高的压紧力会造成喷油量变化

5.    拧紧高压连接管拧紧力12～22kN

6.    安装时O型圈只能使用一次

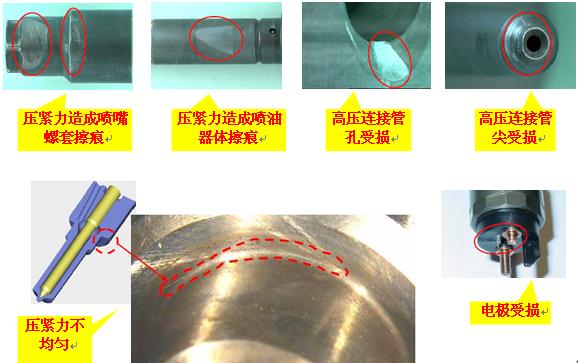

7.    任何损伤均不允许

电控柴油发动机喷油器特性参数：

l            高速强力电磁阀

l            工作电压：24V

l            提升电压： UBoost ＝48 V

l            工作电流：提升电流：IBoost ＝25±1 A

               保持电流：IHold  ＝12±1 A

l            线圈静态电阻：230 mΩ

l            电磁阀开启时间：110±10 μs

l            电磁阀关闭时间：30±5 μs

l            集成在喷油器体内
