配备机械驱动喷油器

康明斯燃油泵壳体有两种设计形式，即带有和不带空气压缩机安装位置。不带空气压缩机的燃油泵壳体上没有空气压缩机机油供应管或回油管的安装位置。燃油泵驱动装置上可以安装相配合的联轴器。压缩机驱动装置上可以安装花键套式联轴器。两种设计形式的拆卸和安装步骤是相同的。

康明斯压缩机驱动器（联轴器花键部分）上的固定螺栓很特殊，该固定螺栓上必须有一个为花键联轴器提供润滑油的油道。燃油泵驱动装置（lovejoy 半联轴器）的固定螺栓上没有机油油道。

康明斯配备电子控制喷油器

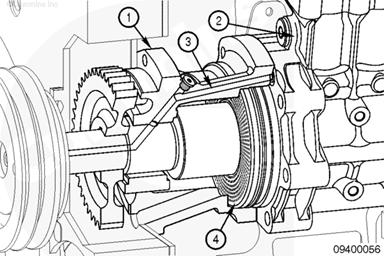

位于附件驱动器壳体 (1) 后侧的附件驱动器驱动燃料泵 (2)。通过花键快速滑向燃料泵轴的末端与附件驱动器背面的配合花键啮合，燃料泵接合附件驱动器。

附件驱动器也有一个机油油道 (3)，用以向燃料泵输送机油进行润滑。

在附件驱动器通向燃料泵的配合面上安装了一个滤网 (4)。

该燃料泵不具备支撑空气压缩机的安装位置。

概述

康明斯在齿轮室盖的前部或后部均可以安装液压泵。要求使用 SAE A 双螺栓型法兰将液压泵安装在齿轮室盖后部。若将液压泵安装在齿轮室盖的前部，需要使用SAE B四螺栓型法兰。对于选装的液压泵，需要一种专用的驱动装置与不同规格的花键驱动装置匹配。

不带液压泵驱动装置的发动机上必须有零件堵住齿轮室盖和壳体上的机油孔，以便得到正确的机油压力。在齿轮室盖的前部必须安装一个焊有盲堵的四螺栓型法兰。该盲堵延伸进入轴套中将机油孔堵住。在齿轮室壳体的后部必须安装一个带有两个 O 形圈的三螺栓盖板。

拆卸盲堵法兰和盖板后即可安装液压泵驱动装置。如果仅使用后部齿轮驱动装置端口，在齿轮室盖的前部必须安装一个四螺栓平盖板和密封垫。如果仅使用前部驱动装置端口，在泵驱动装置的后部必须安装一个双螺栓盖板和密封垫。

所有康明斯QSK50 发动机都配备发动机盘车装置。配备该装置的意图是提供一个盘动发动机以调节气门和喷油器的方法。提供盘车装置是由于曲轴前部的螺栓不能够承受转动发动机所需的力，而且在许多应用类型中不易于接近。康明斯QSK45 和 QSK60 发动机在飞轮和飞轮壳体上有标记，该标记用于定位发动机，以便调节气门和喷油器。该标记位于盘车装置安装位置附近。一些发动机具有两个盘车装置。

盘车装置包含一个啮合飞轮齿圈的齿轮。该装置也包含一个弹簧，当发动机运转时，该弹簧将盘车装置齿轮从飞轮齿圈中推出。外部开口夹用于防止在发动机运转时盘车装置齿轮和轴移动并接触齿圈。

包含湿式飞轮壳体的发动机必须在盘车装置和飞轮壳体之间安装密封垫，以防机油泄漏。带有干式飞轮壳体的发动机不需要该密封垫。
