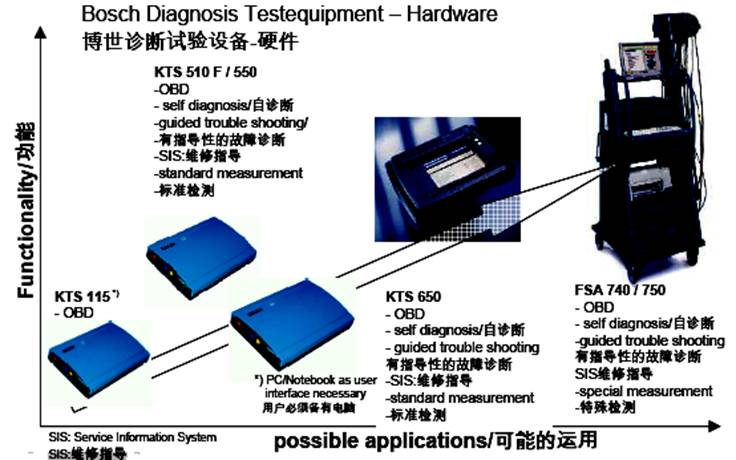

博世电控系统诊断设备

博世电控系统诊断设备

KTS650在汽车上的应用

•  实现对汽车电子控制单元诊断

Ø       读出/删除故障;

Ø       显示实际值;

Ø       触发执行元件;

Ø       提供测试值与时间同时显示的曲线;

Ø       对控制单元进行设置等其它功能;

Ø       实现发动机测试功能.

•  浏览BOSCH ESI[tronic] 电子服务信息系统

•  万用表功能

Ø       测试交流/直流电压     (0~200伏);

Ø       测试电阻值                  (0.1Ω~1mΩ) ;

Ø       测试电流                      (0~±600A)  .

• 双通道示波器

Ø       通道1(CH1)可进行U/I/R测量;

Ø       通道2(CH2)可进行U/I测量  .

KTS 650的使用

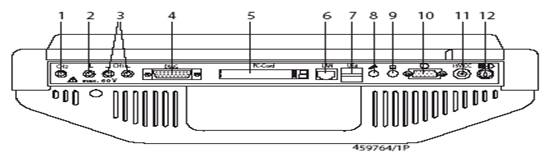

KTS650后面板

1.通道2(CH2)的插孔                            7. USB插口

2.搭铁导线插孔                                    8. 麦克风插孔

3.通道1(CH1) 正负两端插孔               9. 耳机插孔

4.诊断线接口                                        10.外接显示器接口

5. PCMCIA 插槽                                   11. 外接电源插孔

6. LAN插口                                           12.PS/2 键盘接口

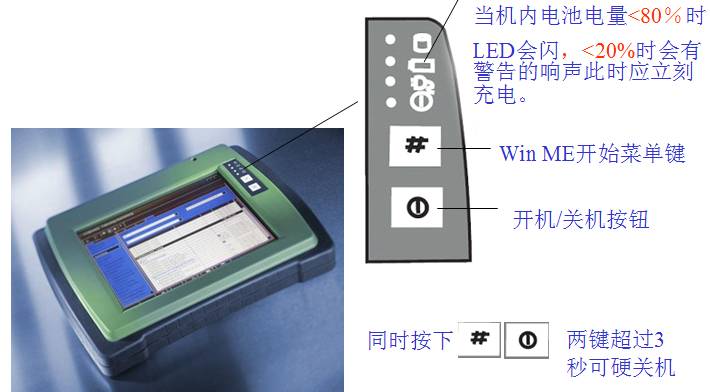

KTS650开机情况

在外接键盘上或虚拟键盘上

按F2键可设定框内软件在开机后自动打开

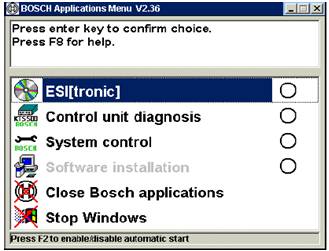

开机后会弹出上程序窗口

        此程序是博世应用软件管理程序，可对系统内 安装的博世应用软件进行语言切换、软件升级、自动运行等等操作.

双通道测量模块使用注意事项

双通道测量模块使用注意事项

Ø        只可以使用带防电子干扰的导线进行测试

Ø       总是先将测量导线插入KTS650 ,然后插到车上

Ø       测试前,应将搭铁导线连接到车身

Ø       不要将未经筛选的测量导线接近强干扰源如点火线

Ø       对于高阻抗低电平的不明信号应用1 684 465 490导线测量

注:使用万用表/示波器在通道2(CH2)测量电压时,来自汽车电瓶的电压供应会被关闭,所以CH2是没漂移的.不正确的测试能直接影响测试结果
