广西柳工挖掘机can-20显示器的调整设置与维修资料

广西柳工挖掘机can-20显示器的调整设置与维修资料

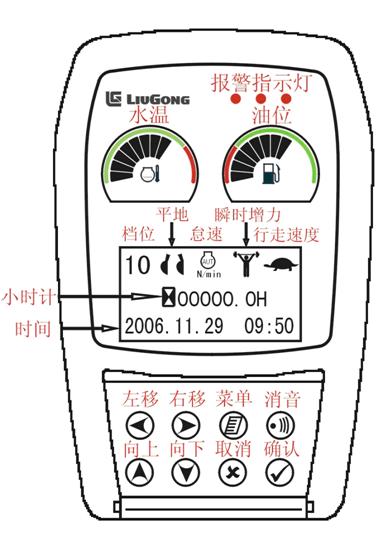

一、调整电源输出为24V，将待检测仪表的电源线（红白色）接直流稳压电源的正极，地线（黑色）接直流稳压电源的负极，CANH线（黄蓝色）接调试仪表的CANH线，CANL线（红绿色）接调试仪表的CANL线，CAN地线（灰白色）接调试仪表的CAN地线，打开电源。

二、查看待检测仪表的时间。如果时间不正常或者不显示，设置时间。

按菜单键进入主菜单，系统设置->常用设置->时间设置，通过上下左右4个键设置时间为当前时间再加一分钟，按确认键保存时间设置。

三、监测量检测。

1、  在调试仪表的菜单中选择水温测试，选择开始测试，此时待测仪表水温液晶显示9段，按待测仪表的菜单键进入主菜单，系统设置->常用设置->冷却液性质，选择纯洁水+抗锈剂选项，回主界面，此时水温液晶显示10段，报警灯闪烁。关电源再开电源，在调试仪表的水温测试选项下选择开始测试，此时水温液晶显示10段，报警灯闪烁。按调试仪表的结束测试选项，仪表又恢复开机时的显示。

2、  在调试仪表的菜单中选择其他测试，选择开始测试，此时水温液晶显示1段，燃油液晶显示2段，档位10，出现平地模式、自动怠速、瞬时增力、行走慢的图标，同时电压高报警，机油压力低报警，液压油温高报警，报警灯闪烁，蜂鸣器鸣叫，按消音键消音。

四、查看待检测仪表的故障记录。

按菜单键进入主菜单，使用信息->系统报警信息，报警信息一共4个，分别是电压、液压油温、机油压力、水温。

五、设置待检测仪表的语言和对比度。

按菜单键进入主菜单，系统设置->常用设置->语言设置，把语言选择为英文，然后退出语言设置再进入显示设置，把对比度设置为最高，按确认键后，关电源再开电源，此时显示界面为英文，液晶显示效果也与把对比度设置为最高时的显示效果一样。再次进入常用设置，把语言设置为中文，把对比度调节为最中间。

六、设置待检测仪表的阶段计时。

按菜单键进入主菜单，系统设置->常用设置->阶段计时，密码为30000000，选择开始阶段计时，返回主界面后，小时计变为阶段小时计（小时计数值前有小时计图标，而阶段小时计没有），关电源再开电源，此时主界面依然显示阶段小时计。按菜单键进入主菜单，系统设置->常用设置->阶段计时，选择取消阶段计时。

七、待检测仪表的GPS设置。

        按菜单键进入主菜单，系统设置->参数设置->GPS设备，密码为10000000，选择有GPS设备，然后退回到主界面。选择调试仪表的按揭信息，关电源再开电源，此时待检测仪表的初始化信息变为“尊敬的用户，您本期货款已收到，机器将恢复正常运转。”再次关电源再开电源，待检测仪表的初始化信息又恢复为正常显示。按菜单键进入主菜单，系统设置->参数设置->控制参数，选择解除心跳查询，然后返回GPS设备，选择无GPS设备。

八、待检测仪表的出厂设置。

        按菜单键进入主菜单，系统设置->出厂设置->修改参数->故障记录清零，密码20000000，清除故障记录，然后把工作小时设置为00000.0H，然后查看飞轮齿速是否为100。按菜单键进入主菜单，使用信息->系统报警信息，此时无故障信息。

九、以上调试完毕，所有项都合格，表明仪表合格。
