韩国斗山大宇发动机规格详细的技术参数

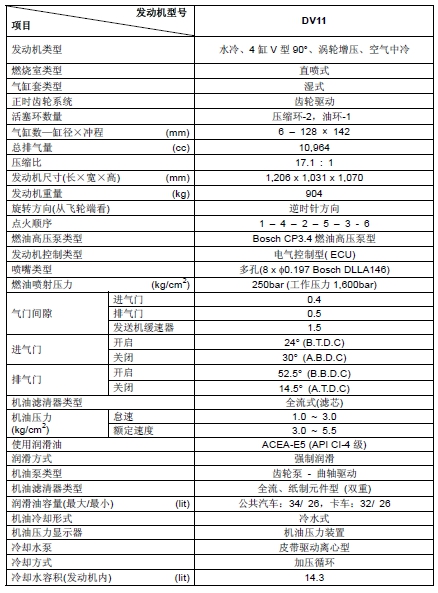

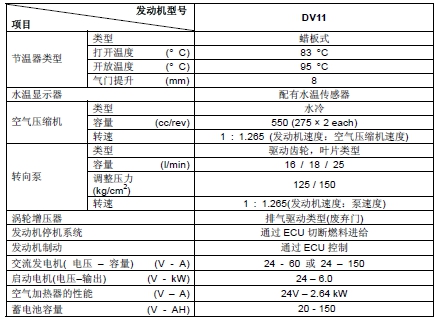

韩国斗山大宇发动机规格详细的技术参数(Engine Specifications)

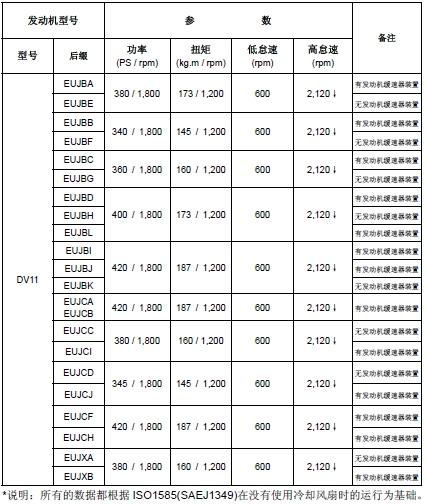

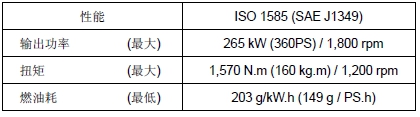

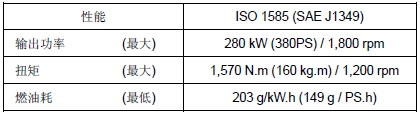

1.3. 韩国斗山大宇发动机功率(Engine Power)

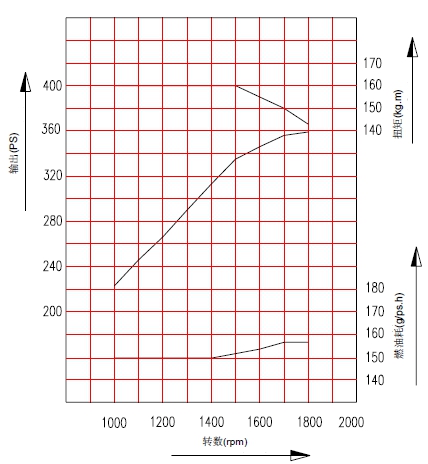

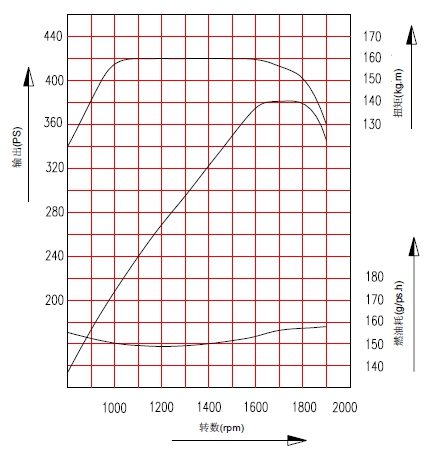

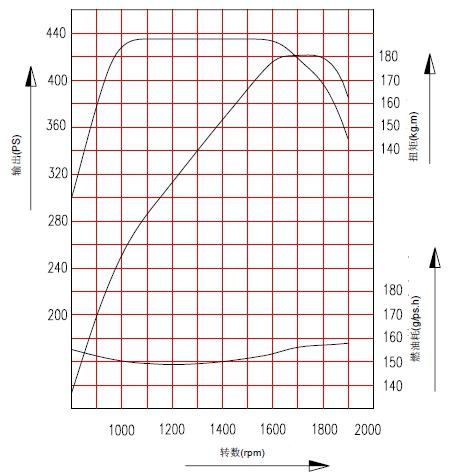

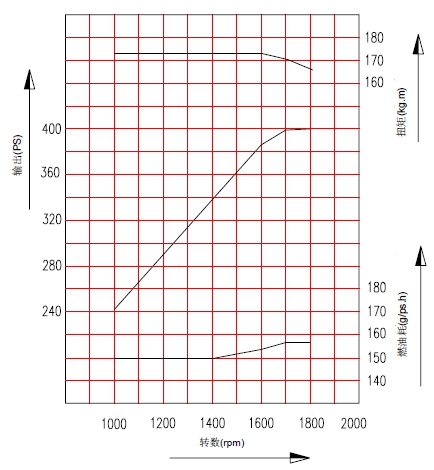

1.4. 发动机特性曲线(Engine Performance Curve)

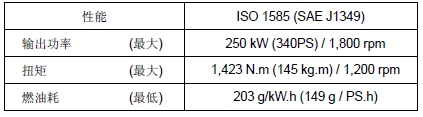

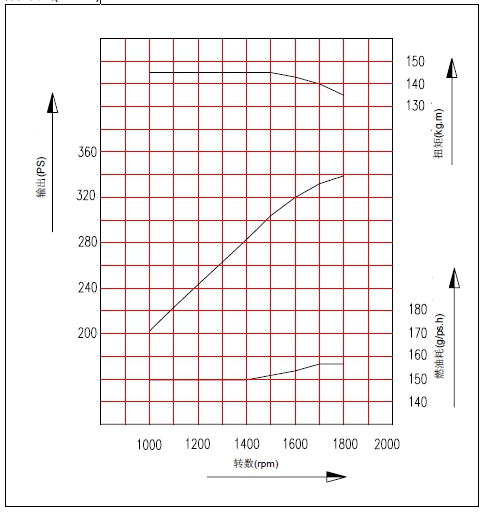

1.4.1. 特性曲线(340PS)

1.4.2. 特性曲线(360PS)

1.4.3. 特性曲线(380PS)

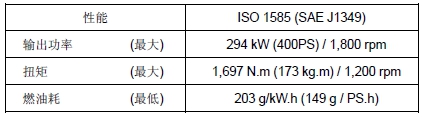

1.4.4. 特性曲线(400PS)

1.4.5. 特性曲线(420PS)

1.5. 韩国斗山大宇发动机总成(Engine Assembly)

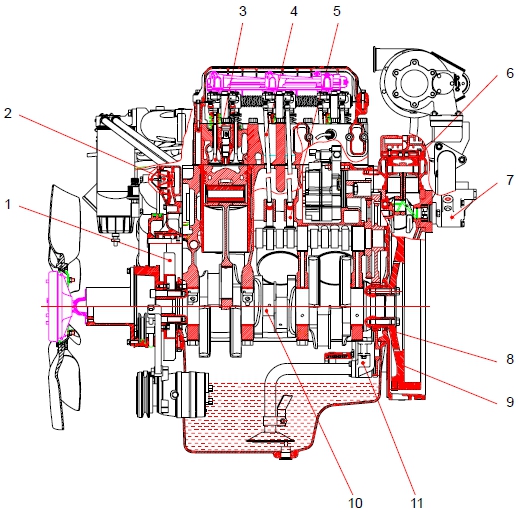

1.5.1. 发动机剖示图(纵向)(Sectional drawing：longitudinal)

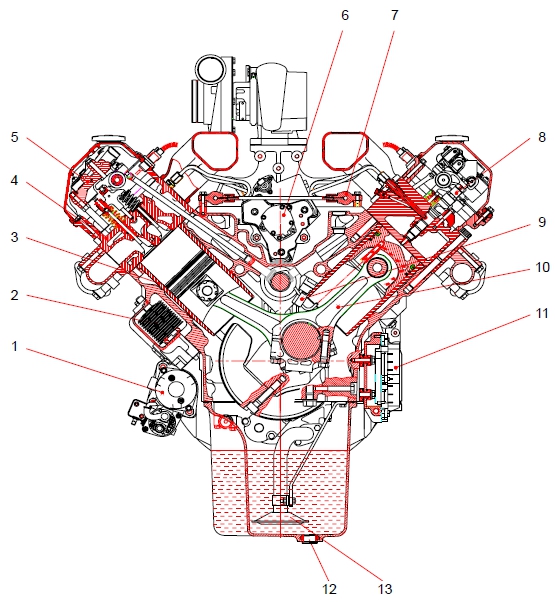

1.5.2. 发动机剖示图(横向)( Sectional drawing:cross)

1 起动机 8 喷油器

2 机油冷却器 9 机油喷嘴

3 气缸体10 连杆

4 气缸盖11 电气控制装置(E.C.U)

5 发动机制动12 排放螺塞

6 燃油高压泵13 吸油管

7 共轨

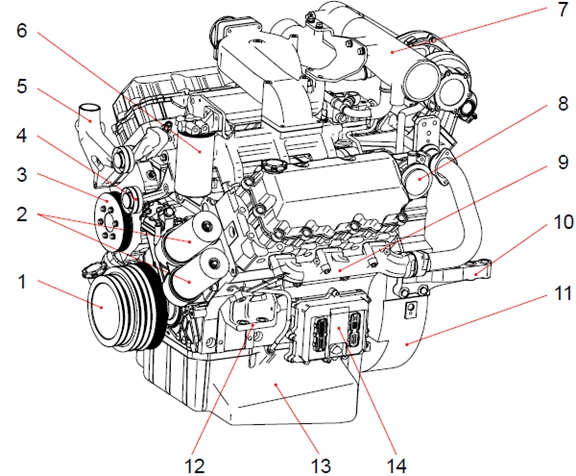

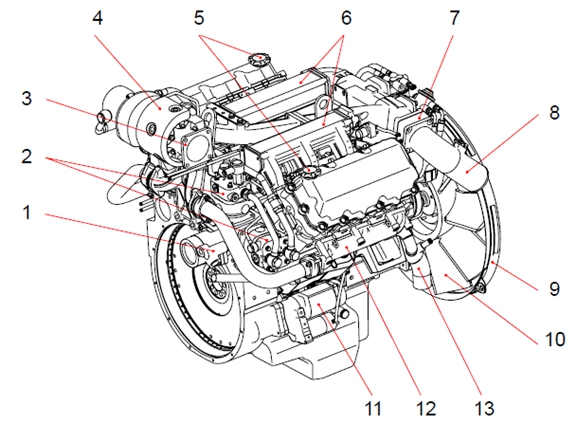

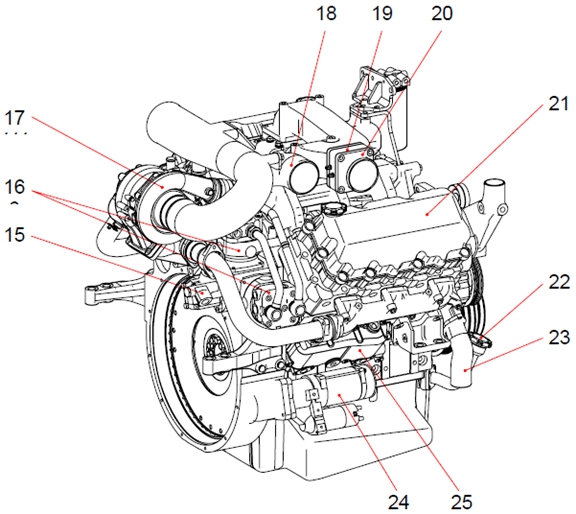

1.5.3. 韩国斗山大宇发动机总成 – 公共汽车发动机(Engine assembly - Bus engine)

1 曲轴皮带轮 2 机油滤清器 3 冷却水泵皮带轮 4 惰轮 5 冷却水出口 6 燃油滤清器 7 空气管 8 呼吸器 9 排气歧管 10 安装支架(后) (涡轮增压器到中冷器) 11 飞轮壳 12 安装支架(前)  13 油底壳 14 电气控制装置(ECU)  15 动力转向泵 16 空气压缩机 17 涡轮增压器 18 空气管 19 空气加热器(空气滤清器到涡轮增压器)  20 空气管  21 气缸盖罩  22 加油口盖   23 冷却水入口    24 起动机  25 机油冷却器

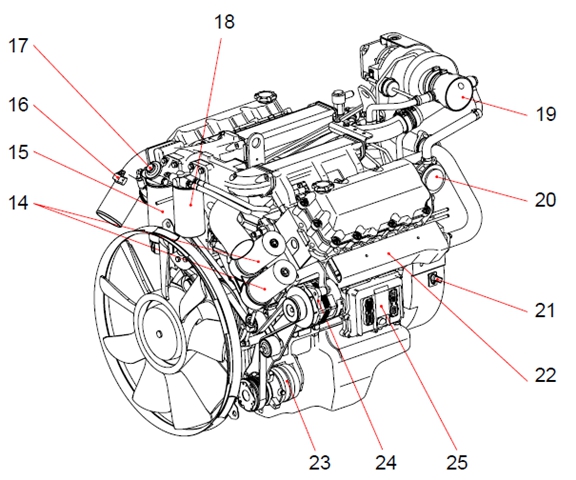

1.5.4. 发动机总成 – 卡车发动机(Engine assembly - Truck engine)

1 动力转向泵9 风扇导轨18 二次燃料滤清器

2 空气压缩机10 冷却风扇19 空气管

3 排气出口11 起动机(空气滤清器到进气歧管)

4 涡轮增压器12 排气歧管20 呼吸器

5 加油口盖13 冷却水入口21 曲轴速度传感器

6 进气歧管14 机油滤清器22 排气歧管

7 空气加热器15 初级燃料滤清器23 冷空气压缩机总成

8 空气管16 进气管压力传感器24 交流发电机

(空气滤清器到涡轮增压器) 17 燃油启动注油泵25 电气控制装置(ECU)

2. 技术参数(Technical Information)

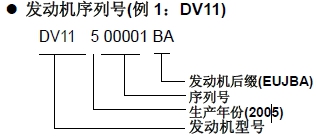

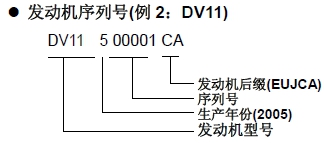

2.1 发动机型号和序列号(Engine Model and Serial Number)

发动机型号和序列号设置在图示位置。当寻求必要的产品保证和部件订购时，这些数字是必要的。同时通过各数字的位置也指明了发动机的型号和系列号。
