韩国斗山大宇发动机电气控制系统技术参数与维修技术

韩国斗山大宇发动机电气控制系统技术参数与维修技术(Electrical System)

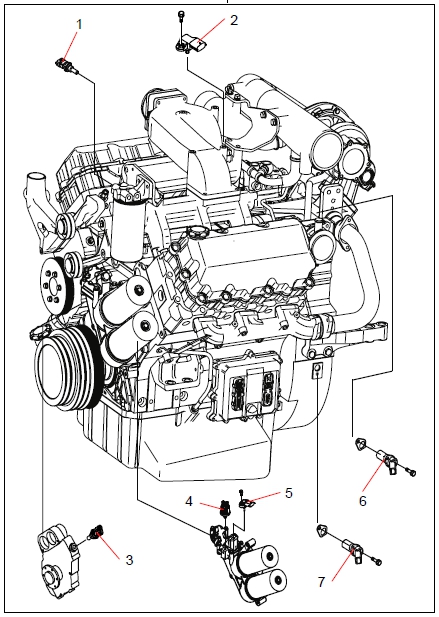

3.5.1. 电气部件－卡车(Electrical parts – Truck)

1 进气管压力和温度传感器

2 燃油温度传感器

3 冷却液温度传感器(用于计量装置)

4 冷却液温度传感器

5 机油压力传感器(用于计量装置)

6 发动机油压力和温度传感器

7 曲轴速度传感器

8 凸轮轴速度传感器

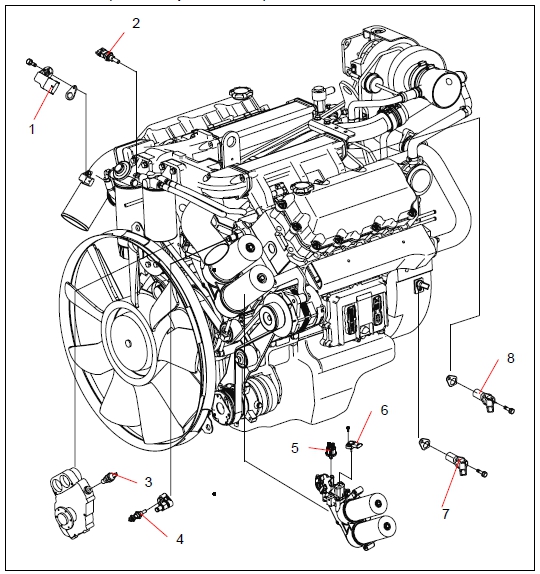

3.5.2. 韩国斗山大宇发动机电气部件－公共汽车(Electrical parts – Bus)

1 燃油温度传感器 5 机油压力和温度传感器

2 进气管压力和温度传感器 6 凸轮轴速度传感器

3 冷却液温度传感器 7 曲轴速度传感器

4 机油压力传感器(用于计量装置)

3.5.3. 韩国斗山大宇发动机电气控制装置线束(Harness of electrical control unit)

a) 韩国斗山大宇发动机电气控制装置线束－A

b) 韩国斗山大宇发动机电气控制装置线束－B(Harness of electrical control unit – B)

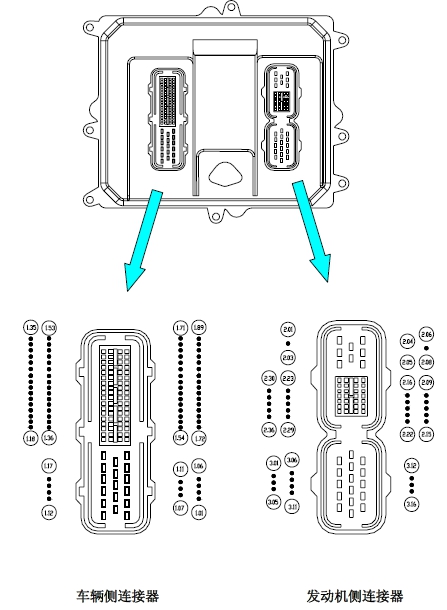

3.5.4. 韩国斗山大宇发动机电气控制装置连接器(Connector of electrical control unit :ECU)

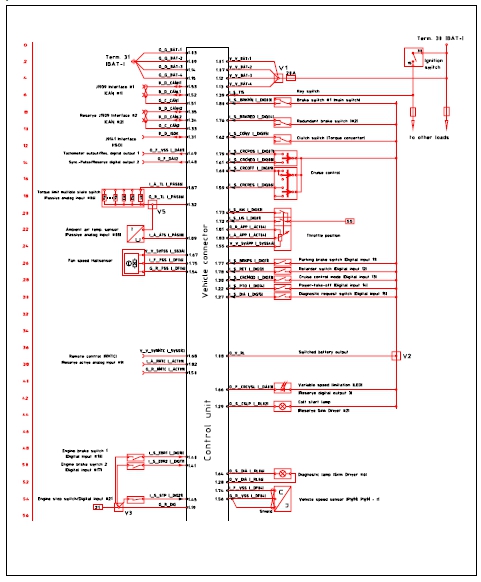

3.5.5. 电气控制装置(Electrical Control Unit)

1.01 V_V_BAT+1 V_V_BAT+1 电池＋(+24V)

1.03 G_G_BAT-1 G_G_BAT-1 电池－(-24V)

1.04 G_G_RH01 G_G_RH01 接地(-24V)

1.07 V_V_BAT+2 V_V_BAT+2 电池－(+24V)

1.08 O_V_RL O_V_RL ECU 电池电压(+24V)

1.09 G_G_BAT-2 G_G_BAT-2 电池－(-24V)

1.11 O_S_EBR1 O_S_RH04 发动机制动1 功率输出

1.12 V_V_BAT+3 V_V_BAT+3 电池＋(+24V)

1.13 V_V_BAT+4 V_V_BAT+4 电池＋(+24V)

1.14 G_G_BAT-3 G_G_BAT-3 电池－(-24V)

1.15 G_G_BAT-4 G_G_BAT-4 电池－(-24V)

1.16 O_S_CSHRLY O_S_RH01 空气加热器继电器

1.17 O_S_EBR2 O_S_RH02 发动机制动2 功率输出

1.19 G_R_DIG G_R_DIG 数字接地

1.22 I_S_PTO I_S_DIG14 动力输出(PTO) 信号

1.27 I_S_DIA I_S_DIG15 诊断操作开关

1.28 O_V_DIA O_V_RL06 诊断灯操作ECU 电池电压(+24V)

1.29 O_S_CSLP O_S_RL02 冷启动灯

1.31 B_D_ISOK B_D_ISOK ISO K-line

1.32 G_R_TL G_R_PAS06 转矩限制接地

1.33 G_C_CAN2 G_C_CAN2 ECU 网络 2，屏蔽

1.34 B_D_CANL2 B_D_CANL2 ECU 网络 2，低

1.35 B_D_CANH2 B_D_CANH2 ECU 网络 2，高

1.38 I_S_CRCMOD I_S_DIG13 巡航控制模式切换

1.39 I_S_T15 I_S_T15 键开关(端子 15)

1.40 I_S_EBR1 I_S_DIG10 发动机制动开关1 信号

1.41 I_S_EBR2 I_S_DIG17 发动机制动开关2 信号

1.45 I_S_STP I_S_DIG21 发动机停机开关信号

1.48 O_F_DA02 O_F_DA02 #1 喷油器操作– 频率

1.49 O_F_VSS O_F_DA01 车辆速度传感器输出信号

1.50 G_R_RMTC G_R_ACT09 遥控、传感器接地

1.51 G_C_CAN1 G_C_CAN1 ECU 网络1，屏蔽

1.52 B_D_CANL1 B_D_CANL1 ECU 网络1，低

1.53 B_D_CANH1 B_D_CANH1 ECU 网络1，高

1.54 G_R_FSS G_R_DF06 风扇速度传感器接地

1.55 V_V_5VAPP V_V_5VSS4A 加速踏板传感器电源(5V)

1.56 G_R_VSS G_R_DF04 车辆速度传感器接地

1.59 I_S_CRCRES I_S_DIG06 巡航控制 – 重新开始

1.60 I_S_CRCOFF I_S_DIG09 巡航控制 – 关闭

1.61 I_S_CRCNEG I_S_DIG08 巡航控制 – 设置/减速

1.62 I_S_CONV I_S_DIG05 离合器开关(转矩变换器)

1.64 O_S_DIA O_S_RL06 诊断灯

1.66 O_F_CRCVSL O_F_DA03 变数限位输出信号

1.67 V_V_5VFSS V_V_5VSS3A 风扇速度传感器电源(5V)

1.68 V_V_5VRMTC V_V_5VSS1C 遥控电源(5V)

1.72 I_S_LIS I_S_DIG01 低空转位置开关信号

1.73 I_S_KIK I_S_DIG02 强档加速输入信号

1.74 I_F_VSS I_F_DF04 车辆速度传感器输入信号

1.75 I_F_FSS I_F_DF06 风扇速度传感器信号

1.76 I_S_BRKRED I_S_DIG04 冗余制动开关信号

1.77 I_S_BRKPS I_S_DIG11 停车制动信号

1.78 I_S_RET I_S_DIG12 减速器开关

1.79 I_S_CRCPOS I_S_DIG07 巡航控制执行器–设置/加速踏板

1.80 I_S_BRKMN I_S_DIG03 主制动开关信号

1.81 G_R_APP G_R_ACT04 加速踏板传感器接地

1.82 I_A_RMTC I_A_ACT09 遥控输入信号

1.83 I_A_APP I_A_ACT04 加速踏板传感器信号

1.87 I_A_TL I_A_PAS06 转矩限制信号

1.89 I_A_ATS I_A_PAS08 室温传感器信号

2.01 O_G_EGR O_G_RHS02 EGR 执行器电力接地输出

2.02 O_G_BPA O_G_RHS03 进气管压力执行器电力接地输出

2.03 O_G_FANCL O_G_RH05 风扇离合器电力输出

2.04 O_T_BPA O_T_RHS03 进气管压力执行器

2.05 O_G_MEU O_G_RHS01 燃料配量装置(低侧)

2.06 O_T_EGR O_T_RHS02 EGR 执行器

2.07 O_T_MEU O_T_RHS01 燃料配量装置(高侧)

2.08 O_S_FANCL O_S_RH05 风扇离合器

2.09 V_V_5VOPS V_V_5VSS3B 机油压力传感器电源(5V)

2.10 V_V_5VBPS V_V_5VSS1A 进气管压力传感器电源(5V)

2.11 V_V_5VEXPS V_V_5VSS2B 排气反压传感器电源(5V)

2.12 V_V_5VRAILPS V_V_5VSS2A 共轨压力传感器电源(5V)

2.16 O_V_RHS03 O_V_RHS03 ECU 蓄电池＋输出(+24V)

2.17 G_R_FTS G_R_PAS01 燃油温度传感器接地

2.18 G_R_CTS G_R_PAS02 冷却液温度传感器接地

2.19 G_R_OPS G_R_ACT06 机油压力传感器接地

2.20 G_R_RAILPS G_R_ACT01 共轨压力传感器接地

2.21 G_R_BPS G_R_ACT02 进气管压力传感器接地

2.22 G_R_EXPS G_R_ACT05 排气反压传感器接地

2.23 I_F_CAS I_F_DF02 凸轮轴速度传感器信号

2.24 G_R_CRS G_R_DF01 曲轴速度传感器接地

2.25 I_F_CRS I_F_DF01 曲轴速度传感器信号

2.26 I_A_EXPS I_A_ACT05 排气反压传感器信号

2.27 I_A_RAILPS I_A_ACT01 共轨压力传感器信号

2.28 I_A_BPS I_A_ACT02 进气管压力传感器信号

2.29 I_A_BTS I_A_PAS03 助推空气温度传感器信号

2.30 G_R_CAS G_R_DF02 凸轮轴速度传感器接地

2.33 I_A_OPS I_A_ACT06 机油压力传感器信号

2.34 I_A_FTS I_A_PAS01 燃料温度传感器信号

2.35 I_A_OTS I_A_PAS05 机油温度传感器信号

2.36 I_A_CTS I_A_PAS02 冷却液温度传感器信号

3.03 O_P_SVH13 O_P_SVH13 #3 气缸喷油器电源

3.04 O_P_SVH12 O_P_SVH12 #2 气缸喷油器电源

3.05 O_P_SVH23 O_P_SVH23 #6 气缸喷油器电源

3.06 O_P_SV13 O_P_SV13 #3 气缸喷油器电源返回

3.07 nc G_R_GND01

3.08 nc G_R_GND02

3.09 O_P_SVH11 O_P_SVH11 #1 气缸喷油器电源

3.10 O_P_SVH22 O_P_SVH22 #5 气缸喷油器电源

3.11 O_P_SVH21 O_P_SVH21 #4 气缸喷油器电源

3.12 O_P_SV12 O_P_SV12 #2 气缸喷油器电源返回

3.13 O_P_SV11 O_P_SV11 #1 气缸喷油器电源返回

3.14 O_P_SV23 O_P_SV23 #6 气缸喷油器电源返回

3.15 O_P_SV22 O_P_SV22 #5 气缸喷油器电源返回

3.16 O_P_SV21 O_P_SV21 #4 气缸喷油器电源返回

nc =未连接

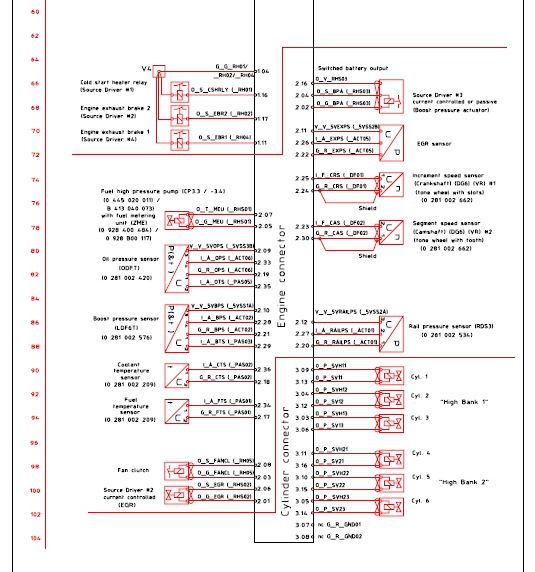

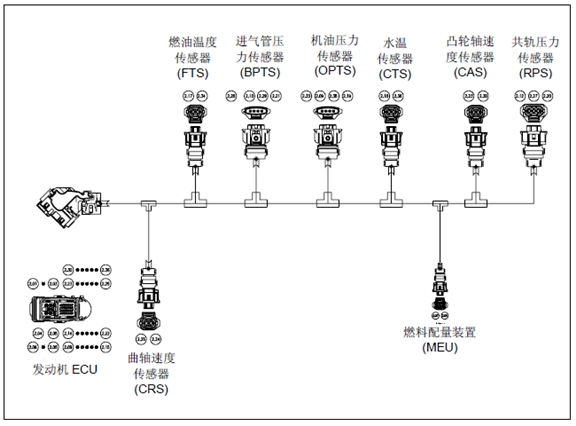

3.5.6. 韩国斗山大宇发动机线束－1(Engine harness – 1)

2.25 ECU no. 25 曲轴传感器 1 白色 速度传感器信号

2.24

CRS

ECU no. 24 曲轴传感器 2 蓝色 速度传感器接地(-)

2.30 ECU no. 30 凸轮轴传感器 1 白色 速度传感器信号

2.23

CAS

ECU no. 23 凸轮轴传感器 2 蓝色 速度传感器接地(-)

2.07 ECU no. 07 燃料配量装置 1 白色 燃料配量装置(高)

2.05

MEU

ECU no. 05 燃料配量装置 2 蓝色 燃料配量装置(低)

2.19 ECU no. 19 机油压力传感器1 蓝色 机油压力传感器接地(-)

2.35 ECU no. 35 机油压力传感器 2 白色 机油温度传感器信号

2.09 ECU no. 09 机油压力传感器 3 白色 机油压力传感器电源(5V)

2.33

OPTS

ECU no. 33 机油压力传感器 4 白色 机油压力传感器信号

2.21 ECU no. 21 进气管压力传感器 1 蓝色 进气管压力传感器接地(-)

2.29 ECU no. 29 进气管压力传感器 2 白色 进气管温度传感器信号

2.10 ECU no. 10 进气管压力传感器 3 白色 进气管压力传感器电源(5V)

2.28

BPTS

ECU no. 28 进气管压力传感器 4 白色 进气管压力传感器信号

2.20 ECU no. 20 共轨压力传感器 1 蓝色 共轨压力传感器接地(-)

2.27 ECU no. 27 共轨压力传感器 2 白色 共轨压力传感器信号

2.12

RPS

ECU no. 12 共轨压力传感器 3 白色 共轨压力传感器电源(5V)

2.36 ECU no. 36 冷却液温度传感器 1 白色 冷却液温度传感器信号

2.18

CTS

ECU no. 18 冷却液温度传感器 2 蓝色 冷却液温度传感器接地(-)

2.34 ECU no. 34 燃料温度传感器 1 白色 燃料温度传感器信号

2.17

FTS

ECU no. 17 燃料温度传感器 2 蓝色 燃料温度传感器接地(-)

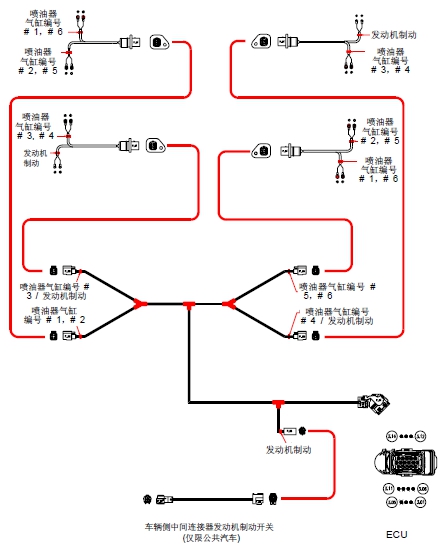

3.5.7. 喷油器和发动机制动线束(发动机线束-2)

(Harness of injector & engine brake :Engine harness - 2)

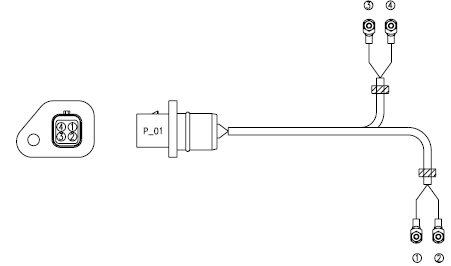

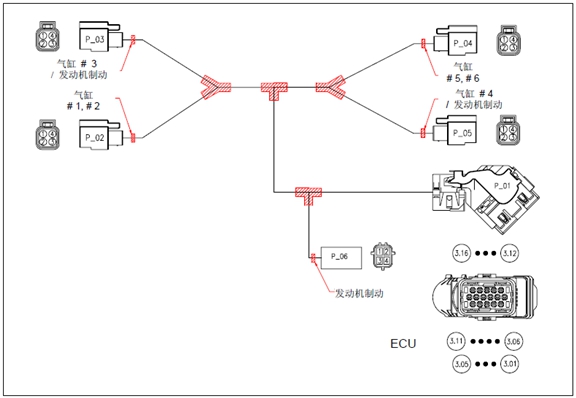

1) 喷油器和发动机制动线束(外侧)

ECU 侧 喷油器侧

连接器编号 连接片

编号

连接器编号 连接片

编号

线颜色 电路名称

3.09 3 白色 喷油器高侧 1

3.13 4 白色 喷油器低侧 1

3.04 1 白色 喷油器高侧 2

3.12

P_02

936254-1

(AMP)

2 白色 喷油器低侧 2

3.03 1 白色 喷油器高侧 3

3.06

P_03

936254-1

(AMP) 2 白色 喷油器低侧 3

3.11 1 白色 喷油器高侧 4

3.16

P_05

936254-1

(AMP) 2 白色 喷油器低侧 4

3.10 1 白色 喷油器高侧 5

3.15 2 白色 喷油器低侧 5

3.05 3 白色 喷油器高侧 6

P_01

Y462 U03 027

(1 928 404 202)

(BOSCH)

3.14

P_04

936254-1

(AMP)

4 白色 喷油器低侧 6

1 1 白色

2

P_03

936254-1

(AMP) 2 白色

第一发动机制动

3 3 白色

P_06

174259-2

(AMP)

4

P_05

936254-1

(AMP) 4 白色

第二发动机制动

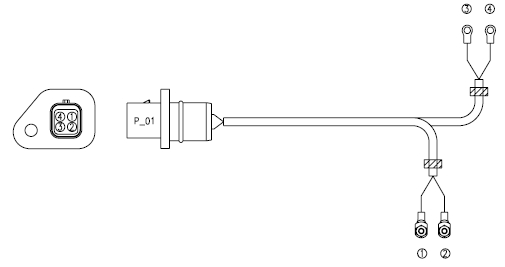

2) 喷油器和发动机制动线束- A(内侧)

3) 韩国斗山大宇发动机喷油器和发动机制动线束－B(内侧)

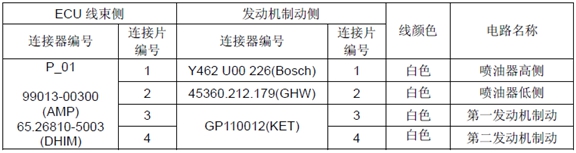

ECU 线束侧 发动机制动侧

连接器编号 连接片

编号

连接器编号 连接片

编号

线颜色 电路名称

1 Y462 U00 226(Bosch) 1 白色 喷油器高侧

2 45360.212.179(GHW) 2 白色 喷油器低侧

3 3 白色 第一发动机制动

P_01

99013-00300

(AMP)

65.26810-5003

(DHIM) 4

GP110012(KET)

4 白色 第二发动机制动

141 燃油喷射系统

2005 年11 月印刷 PS-MMA0608-C1A

4) 喷油器和发动机制动线束

发动机侧 车辆侧

连接器编号 连接片

编号

连接器编号 连接片

编号

线颜色 电路名称

1 1 白色

2 2 白色

第一发动机制动

3 3 白色

P_01

MG 640333

(KET)

4

P_02

174257-2

(AMP)

4 白色

第二发动机制动

3.6. 发动机制动(Engine brake)

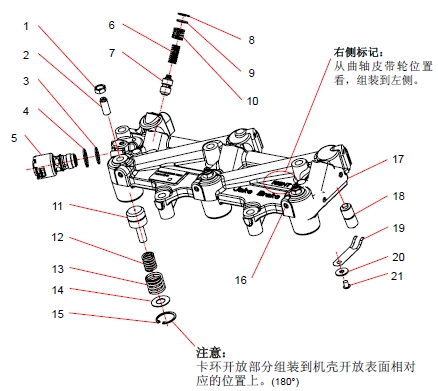

3.6.1. 发动机制动结构(Engine brake construction)

142 韩国斗山大宇发动机燃油喷射系统

1 调整螺母 12 弹簧(内侧)

2 调整螺杆 13 弹簧(外侧)

3 密封(中间) 14 弹簧护圈

4 密封(上侧) 15 止动环

5 电磁阀总成(24V) 16 螺栓塞

6 弹簧(内侧) 17 发动机制动壳(右侧)

7 控制阀总成 18 主活塞

8 止动环 19 片弹簧

9 控制阀盖 20 垫圈

10 弹簧(外侧) 21 螺杆
