卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机初始故障诊断与排除程序

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机初始故障诊断与排除程序

窗体顶端

电子控制系统

监视器和控制器是电子控制系统的主要部件。监视器和控制器具有自诊断功能。 监视器将显示向操作员发出的所有激活警告。

您应当确定机器故障是否依旧存在。您应使用监视器和"维修模式"功能，以确定是否在电子系统中检测到任何系统故障。如果出现错误代码，则执行以下错误代码程序。 请参阅主题测试和调整, "诊断代码的故障诊断与排除"。 否则，电子控制系统内不太可能存在故障。 对所维修的机器执行运行测试。 执行液压系统维修手册"测试和调整"部分描述的程序。 对运行试验的结果和技术规格进行比较，以确定故障严重性。执行运行测试时，应当确定液压力是否足够或机具速度是否有问题。 这些故障可影响整个系统或仅影响特定的操作。 如果主泵、先导泵和控制阀的油路出现故障，则会降低机器的整体性能。控制系统的液压系统的自诊断装置无法检测出此类故障。 要想检测此类故障，需要检查泵的流动特性、主卸压压力、先导压力等。

窗体底端

使用 Caterpillar 电子技师

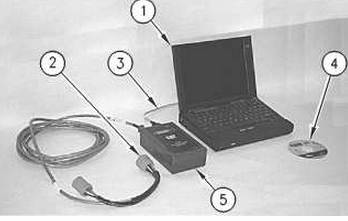

图 1
电子技师（ET）的连接 需要利用 Cat 电子技师确定诊断代码的部件如下所示： (1) 一台安装最新版本 Caterpillar 电子技师软件、兼容 IBM 的个人电脑 (2) 139-4166 数据链路电缆 或 7X-1570 数据链路电缆 (3) 7X-1425 电缆 和 4C-6805 适配器 (4) 专门出版物, JEBD3003、专门出版物, JERD2124、专门出版物, JERD2129；Caterpillar 电子技师软件 (5) 7X-1700 通信适配器工具 带专门出版物, NEXG4323, "通信适配器软件"

注: Caterpillar 电子技师（ET）是一套可在兼容 IBM 的个人电脑上运行的软件程序。

要使用 Caterpillar 电子技师（ET），请订购以下资料：专门出版物, JERD2124, "ET 一次性使用许可", 专门出版物, JEHP1026, "信息和要求表", 7X-1425 数据链路电缆 和数据订阅 和 专门出版物, JERD2142, "数据订阅"。 专门出版物, JEHP1026, "信息和要求表"列出了所需的硬件及 ET 的特性。

确定及清除诊断代码时都不需要使用电子技师（ET）。 但是，使用 ET 确定诊断代码的过程更快更简单。 ET 还可以显示诊断代码的历史记录信息以及诊断代码的参数状态。 这些特性使得 ET 成为故障诊断和排除中的有益工具。

ET 与机器诊断接头相连，ET 通过数据链路与电子控制模块进行通信。有关接头位置信息及更多其他信息，请参阅机器维修手册中的测试和调整, "电气部件和接头位置"以及电气系统示意图。

将 ET 与机器相连。 将钥匙起动开关转到 RUN（运转）位置。 起动 ET。 ET 将发起与机器电子控制模块的通信。 建立通信后，ET 将列出机器上可用的电子控制模块。 选择 "Engine And Pump（发动机和泵）"菜单项。 使用 ET 确定诊断代码。 参照与诊断代码对应的故障诊断与排除程序。请参阅故障诊断与排除程序。

电子技师的状态组 状态组的汇总

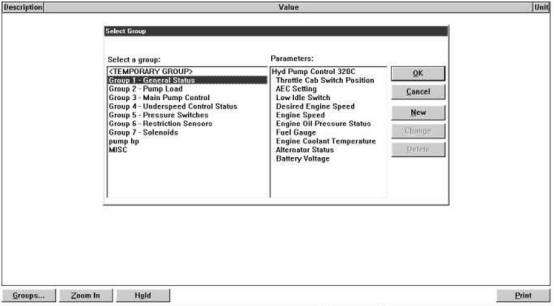

状态组的典型显示

下图仅为状态组的典型示例。 不同机器上的状态组可能不同。

利用电子技师进行标定 卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘机自动调速器执行器的标定

可以利用 ET 执行调速器执行器的标定程序。 请参阅下图中的示例。

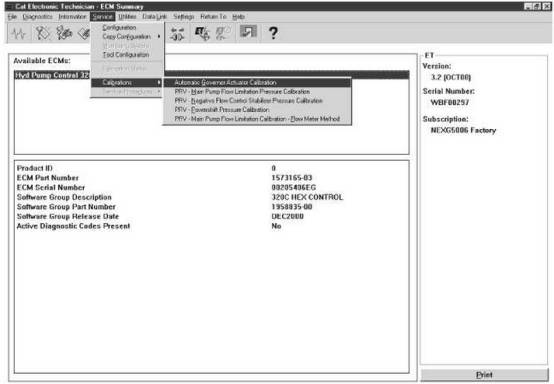

自动调速器执行器标定的 ET 屏幕
