卡特CATC15和C18发动机缸盖气门零件技术规格说明

2015/9/26 16:12:02

C15和C18发动机缸盖气门

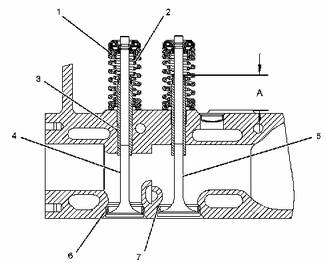

223-9250缸盖总成的技术规格项目数量零件技术规格说明124247-9908弹簧在测试力下的长度为
67.12mm(2.643in)。
测试力为
320±25N(72±6lb)。
测试后的自由长度约为
76.70mm(3.020in)。224211-3122弹簧在测试力下的长度为
60.14mm(2.368in)。
测试力为
150±12N(34±3lb)。
测试后的自由长度约为
71.70mm(2.823in)。A--从缸盖顶部至气门导管顶部的高度为
35.0±0.5mm(1.38±0.02in)。324122-7375气门导管装配前，将清洁的发动机机油涂覆到孔中。
缸盖中用于安装气门导管的孔径为
15.97mm(0.629in)。412153-7024排气门在安装到缸盖中之前，在气门杆上涂覆清洁的发动机机油。
端面角度为45.75±0.25度。
气门杆直径为
9.441±0.010mm(0.3717±0.0004in)。
气门头直径为
41.81±0.13mm(1.646±0.005in)。512153-7023进气门在安装到缸盖中之前，在气门杆上涂覆清洁的发动机机油。
端面角度为60.75±0.25度。
气门杆直径为
9.441±0.010mm(0.3717±0.0004in)。
气门头直径为
47.00±0.13mm(1.850±0.005in)。612226-5561气门座镶圈气门座端面角度为45.25±0.25度。
外径为
42.840±0.013mm(1.6866±0.0005in)。
缸盖中用于安装气门座镶圈的孔径为
42.774±0.025mm(1.6840±0.0010in)。
缸盖中用于安装气门座镶圈的孔深度为
13.90±0.05mm(0.547±0.002in)。712224-3983气门座镶圈气门座端面角度为30.25±0.25度。
外径为
48.025±0.013mm(1.8907±0.0005in)。
缸盖中用于安装气门座镶圈的孔径为
47.950±0.025mm(1.8878±0.0010in)。
缸盖中用于安装气门座镶圈的孔深度为
14.00±0.05mm(0.551±0.002in)。

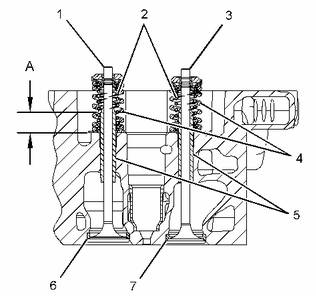

432-5470缸盖总成的技术规格项目数量零件技术规格说明124247-9908弹簧在测试力下的长度为
67.12mm(2.643in)。
测试力为
320±25N(72±6lb)。
测试后的自由长度约为
76.70mm(3.020in)。224211-3122弹簧在测试力下的长度为
60.14mm(2.368in)。
测试力为
150±12N(34±3lb)。
测试后的自由长度约为
71.70mm(2.823in)。A--从缸盖顶部至气门导管顶部的高度为
35.0±0.5mm(1.38±0.02in)。324122-7375气门导管装配前，将清洁的发动机机油涂覆到孔中。
气门导管中用于安装气门的孔径为
9.502±0.013mm(0.3741±0.0005in)。412289-9231排气门在安装到缸盖中之前，在气门杆上涂覆清洁的发动机机油。
端面角度为45.75±0.25度。
气门杆直径为
9.441±0.010mm(0.3717±0.0004in)。
气门头直径为
41.81±0.13mm(1.646±0.005in)。512236-5605进气门在安装到缸盖中之前，在气门杆上涂覆清洁的发动机机油。
端面角度为60.75±0.25度。
气门杆直径为
9.441±0.010mm(0.3717±0.0004in)。
气门头直径为
47.00±0.13mm(1.850±0.005in)。612226-5561气门座镶圈端面角度为45.25±0.25度。
外径为
42.840±0.013mm(1.6866±0.0005in)。
缸盖中用于安装气门座镶圈的孔径为
42.774±0.025mm(1.6840±0.0010in)。
缸盖中用于安装气门座镶圈的孔深度为
13.90±0.05mm(0.547±0.002in)。712280-3979气门座镶圈端面角度为30.25±0.25度。
外径为
48.025±0.013mm(1.8907±0.0005in)。
缸盖中用于安装气门座镶圈的孔径为
47.950±0.025mm(1.8878±0.0010in)。
缸盖中用于安装气门座镶圈的孔深度为
14.00±0.05mm(0.551±0.002in)。
