卡特CATC15和C18发动机缸盖总成的技术规格

卡特CAT窗体底端

技术规格说明A--新缸盖的厚度为
120.00±0.15mm(4.724±0.006in)。

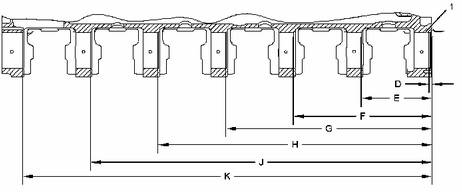

表4项目数量零件技术规格说明17216-5582衬套衬套的安装深度非常重要。将衬套安装至以下深度：尺寸(D)为
8.0±0.5mm(0.31±0.02in)。尺寸(E)为
178.1±0.5mm(7.01±0.02in)。尺寸(F)为
349.5±0.5mm(13.76±0.02in)。尺寸(G)为
521.0±0.5mm(20.51±0.02in)。尺寸(H)为
692.4±0.5mm(27.26±0.02in)。尺寸(J)为
863.8±0.5mm(34.01±0.02in)。尺寸(K)为
1035.3±0.5mm(40.76±0.02in)。

274-1953缸盖总成和235-2974缸盖总成技术规格

以下螺栓为
194mm(7.6in)长：螺栓1至螺栓10、15、17、19、21、23和25
以下螺栓为
215.9mm(8.5in)长：螺栓11至螺栓14、16、18、20、22、24和26
在螺栓的螺纹上和硬垫圈两侧涂抹6V-4876润滑剂。
按照下列步骤拧紧缸盖的螺栓：
按数字次序拧紧螺栓1到螺栓26至
270±15N·m(200±11lbft)。
按数字次序拧紧螺栓1到螺栓26至
450±15N·m(330±11lbft)。
再次按数字次序拧紧螺栓1到螺栓26至
450±15N·m(330±11lbft)。
缸盖的平整度都应在总体
0.13mm(0.005in)范围内。此外。对于任意
150mm(6.0in)跨度内，缸盖的平整度最大值应在
0.05mm(0.002in)以内。

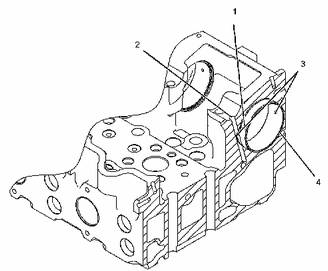

(1)套筒轴承接头

(2)机油道

(3)机油孔

(4)套筒轴承

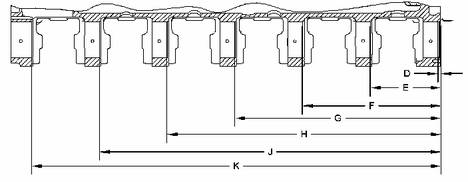

274-1953缸盖总成和235-2974缸盖总成技术规格项目数量零件技术规格说明47216-5582衬套套筒轴承的安装深度是很重要的。将套筒轴承安装到以下深度：
尺寸(D)：
8.0±0.5mm(0.31±0.02in)
尺寸(E)：
178.1±0.5mm(7.01±0.02in)
尺寸(F)：
349.5±0.5mm(13.76±0.02in)
尺寸(G)：
521.0±0.5mm(20.51±0.02in)
尺寸(H)：
692.4±0.5mm(27.26±0.02in)
尺寸(J)：
863.8±0.5mm(34.01±0.02in)
尺寸(K)：
1035.3±0.5mm(40.76±0.02in)

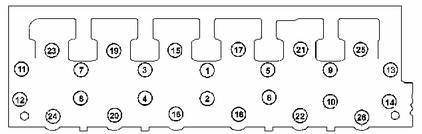

432-5472缸盖总成的技术规格项目数量零件技术规格说明116124-1855螺栓按照以下步骤拧紧缸盖螺栓：参考图1以了解拧紧顺序：

以下螺栓的长度为
194mm(7.6in)：螺栓1至螺栓10、15、17、19、21、23和25。
以下螺栓的长度为
215.9mm(8.50in)：螺栓11至螺栓14、16、18、20、22、24和26。
1.在螺栓的螺纹上和硬垫圈两侧涂抹6V-4876润滑剂。
2.按照数字顺序，将螺栓1至螺栓26拧紧至扭矩为
270±15N·m(199±11lbft)。
3.按照数字顺序，将螺栓1至螺栓26拧紧至扭矩为
450±15N·m(332±11lbft)。
4.按照数字顺序，再次将螺栓1至螺栓26拧紧至扭矩为
450±15N·m(332±11lbft)。210124-1854螺栓

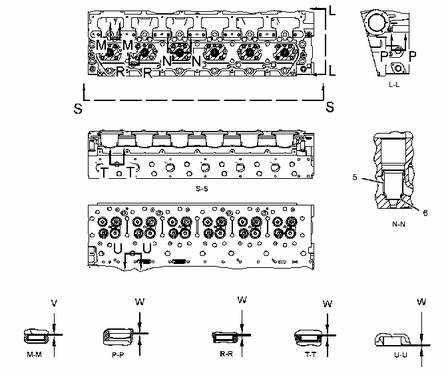

项目数量零件技术规格说明3203B-0645杯塞在装配前，将Loctite11358涂抹到杯塞的孔上。
安装深度为
1.25±0.25mm(0.050±0.010in)。4-3B-0623杯塞在装配前，将Loctite11358涂抹到杯塞的孔上。512166-2904O形密封圈在即将装配前，用清洁的15W-40发动机机油稍微润滑孔。66263-4920喷油器套筒在装配前，将绿色Loctite620涂抹到喷油器套筒下端的压配合直径上。
压装喷油器套筒，直至喷油器套筒在端面(7)处触底。

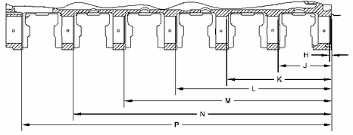

项目数量零件技术规格说明-7216-5582衬套参考图3以便按照以下尺寸安装凸轮轴衬套：
尺寸(H)为
8.0±0.5mm(0.31±0.02in)。
尺寸(J)为
178.1±0.5mm(7.01±0.02in)。
尺寸(K)为
349.5±0.5mm(13.76±0.02in)。
尺寸(L)为
521.0±0.5mm(20.51±0.02in)。
尺寸(M)为
692.4±0.5mm(27.26±0.02in)。
尺寸(N)为
863.8±0.5mm(34.01±0.02in)。
尺寸(P)为
1035.3±0.5mm(40.76±0.02in)。

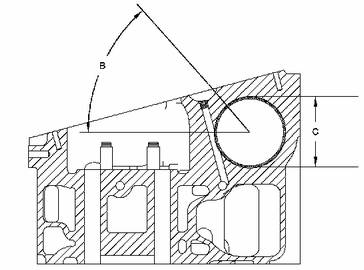

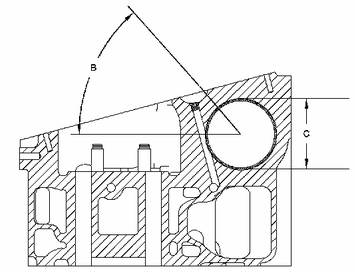

项目数量零件技术规格说明R--凸轮轴衬套的孔径为
90.985±0.020mm(3.5821±0.0008in)。S--衬套接合处的方向是高于水平20±5度。---新缸盖的厚度为
120.00±0.15mm(4.724±0.006in)。
