卡特CATC15和C18发动机水泵

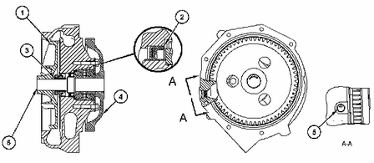

174-5986水泵总成、161-0969水泵总成和100-9347水泵总成技术规格

项目

数量

零件

技术规格说明

1

1

9M-3786O型密封圈

使用5P-3975橡胶润滑剂轻轻润滑O形密封圈的孔。

2

1

0S-1591螺栓

拧紧至扭矩为
39±3N·m(29±2lbft)。

3

1

349-2654水泵密封件

使用安装工具将水泵密封件压装到水泵轴上，直到固定杯完全座入泵壳体内。

4

1

153-1256唇形密封件

用安装工具安装唇形密封件，使主密封唇朝向水泵驱动齿轮。用压具压装唇形密封件，直到唇形密封件与壳体内表面齐平。请勿用手安装唇形密封件。

A

1

135-4928水泵轴

碳密封组件底座区的水泵轴直径为
19.100±0.010mm(0.7520±0.0004in)。

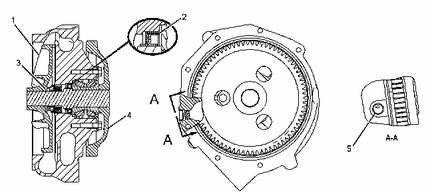

246-3132水泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

244-1645密封总成

使用安装工具将密封总成压装到水泵轴上，直到固定杯完全座入水泵壳体内。

2

1

153-1256唇形密封件

用安装工具安装唇形密封，使主密封唇朝向齿轮。用压具压装唇形密封，直到唇形密封与壳体内表面平齐。请勿用手安装唇形密封。

3

1

246-3129泵叶轮

应将泵叶轮压装到轴上，容差为
−0.25至0.00mm(−0.010至0.000in)。

4

1

195-0319齿轮

压装齿轮，直到齿轮与轴承平齐。

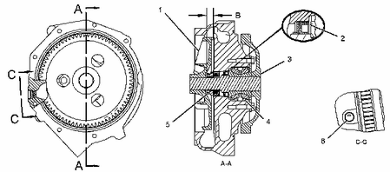

374-4753水泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

371-6782泵叶轮

叶轮的安装深度(B)为
11.71±0.20mm(0.461±0.008in)。

3

1

352-2002水泵齿轮

压装水泵齿轮，直至水泵齿轮与轴承(2)平齐。

4

1

203-3831杯塞

杯塞在机加工表面的最大安装深度为
0.5mm(0.02in)。按照图1中所示，在±10度范围内定位杯塞。

5

1

153-1256唇形密封

安装唇形密封时，使主密封唇朝向水泵主动齿轮。用压力机压装油封，直至油封与壳体端面平齐，如图1中所示。
使用安装工具。请勿用手安装唇形密封。

6

1

336-2212水泵密封组件

将水泵密封组件压装到轴上，直到杯完全座入泵壳体内。使用安装工具。
安装高度(D)为
9.90±0.38mm(0.390±0.015in)。

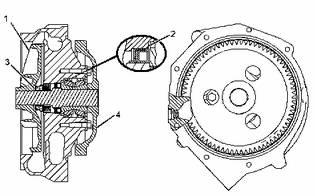

276-4755水泵总成和336-2213水泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

246-3129泵叶轮

泵叶轮应与轴平齐，偏差在
−0.25至0.00mm(−0.010至0.000in)以内。

2

1

153-1256唇形密封

安装唇形密封时，使主密封唇朝向水泵主动齿轮。用压具压装油封，直到油封与壳体表面齐平，如图所示。请勿用手安装唇形密封。

3

1

276-4756密封件总成

将密封总成压装到轴上，直到杯完全座入泵壳体内。

4

1

195-0319齿轮

压装齿轮，直到齿轮与轴承平齐。

表1

366-0227水泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

246-3129泵叶轮

泵叶轮应与轴平齐，偏差在
−0.25至0.00mm(−0.010至0.000in)以内。

2

1

153-1256唇形密封

安装唇形密封时，使主密封唇朝向水泵主动齿轮。用压具压装油封，直到油封与壳体表面齐平，如图所示。请勿用手安装唇形密封。

3

1

336-2212水泵密封组件

将密封总成压装到轴上，直到杯完全座入泵壳体内。

4

1

361-8234水泵齿轮

压装齿轮，直到齿轮与轴承平齐。

5

1

203-3831杯塞

杯塞在机加工表面的最大安装深度为
0.5mm(0.02in)。如图所示，定位杯塞，偏差在±10度以内。

6

-

246-3130水泵轴

叶轮端的轴径为
25.400至25.413mm(1.0000至1.0005in)。

343-8955水泵总成的技术规格

项目

数量

零件

技术规格说明

1

1

246-3129泵叶轮

泵叶轮应与轴平齐，偏差在
−0.25至0.00mm(−0.010至0.000in)以内。

2

1

153-1256唇形密封

安装唇形密封时，使主密封唇朝向水泵主动齿轮。用压力机压装油封，直至油封与壳体端面平齐，如图1中所示。
使用安装工具。请勿用手安装唇形密封。

3

1

352-2002水泵齿轮

压装水泵齿轮，直至水泵齿轮与轴承(4)平齐。

5

1

336-2212水泵密封组件

将水泵密封组件压装到轴上，直到杯完全座入泵壳体内。使用安装工具。
安装高度(B)为
9.90±0.38mm(0.390±0.015in)。

6

1

203-3831杯塞

杯塞在机加工表面的最大安装深度为
0.5mm(0.02in)。按照图1中所示，在±10度范围内定位杯塞。
