卡特彼勒3412C 发电机组摇臂和摇臂轴- 拆卸

卡特彼勒3412C 发电机组窗体底端

摇臂和摇臂轴- 拆卸

拆卸步骤

开始:

卸下气门机构盖。 请参阅拆解和组装, "气门机构盖 - 拆卸和安装"。

如有必要，卸下可变气门执行器。 请参阅拆解和组装, "可变气门执行器 - 拆卸"。

拆卸螺栓 (2) 。

用工具 (A) 整体拆卸摇臂轴组件 (4) 、气门摇臂 (3) 以及电子单体喷油器摇臂 (1) 。

卡特彼勒3412C 发电机组摇臂 - 拆卸

拆解步骤

开始:

拆下摇臂和摇臂轴。 请参阅拆解和组装, "摇臂和摇臂轴 - 拆卸"。

从摇臂轴组件 (4) 上拆下气门摇臂 (11) 和电子控制单体喷油器 (3) 。

从调节螺丝 (8) 上拆掉防松螺母 (7) 。

将调整螺钉 (8) 从气门摇臂 (11) 上拆下。

将按钮 (10) 从调整螺钉 (8) 上拆下。 将 O 形密封圈 (9) 从调整螺钉上拆下。

将防松螺母 (2) 从单体喷油器调整螺钉 (1) 上拆下。

将单体喷油器调整螺钉 (1) 从电子单体喷油器摇臂 (3) 上拆下。

将按钮 (6) 从单体喷油器调整螺钉 (1) 上拆下。 将 O 形密封圈 (5) 从单体喷油器调整螺钉上拆下。

卡特彼勒3412C 发电机组摇臂 - 组装

注: 如果螺帽从调整螺钉上拆下来的话，就不要再用旧的 O 形密封圈了。

将 O 形密封圈 (9) 安装在螺帽 (10) 中。

用软锤将螺帽 (10) 固定到调整螺钉 (8) 上。

将调整螺钉 (8) 安装到气门摇臂 (11) 上。 把防松螺母 (7) 安装到调整螺钉上。

将 O 形密封圈 (5) 安装在螺帽 (6) 中。

用软锤把螺帽 (6) 固定在单体喷油器调整螺钉 (1) 上。

将单体喷油泵调整螺钉 (1) 安装到电子单体喷油器摇臂 (3) 中。 将防松螺母 (2) 安装在单体喷油器调整螺钉上。

用清洁的发动机机油润滑摇臂轴组件 (4) 。

将气门摇臂 (11) 和电子单体喷油器摇臂 (3) 安装到摇臂轴组件 (4) 上。

End By: 安装摇臂和摇臂轴。 请参阅 拆解和组装, "摇臂和摇臂轴 - 安装"。

卡特彼勒3412C 发电机组摇臂和摇臂轴 - 安装

用工具 (A) 把摇臂轴组件 (4) 、气门摇臂 (3) 以及电子单体喷油器摇臂 (1) 作为一个整体安置到缸盖上。

注: 安装之前，在螺栓头的下部上涂抹清洁的发动机机油。

安装螺栓 (2) ，并拧紧至扭矩为 55 ± 5 N·m (41 ± 4 lb ft)。重新拧紧螺栓 (2) 至扭矩为 55 ± 5 N·m (41 ± 4 lb ft)。 再将螺栓 (2) 转动 60 ± 5 度。 按照以下顺序拧紧凸轮轴螺栓：2、3、1、4。

调节进气门和排气门的气门间隙。 请参阅测试与调整, "发动机气门间隙 - 检查 / 调整"。

调整电子单体喷油器。 请参阅测试与调整, "电子单体喷油器 - 调整"。

End By:

如有必要，安装可变气门执行器。 请参阅 拆解和组装, "气门执行器（可变）- 安装"。

安装气门机构盖。 请参阅 拆解和组装, "气门机构盖 - 拆卸和安装"。

卡特彼勒3412C 发电机组缸盖- 拆卸

拆卸步骤

开始:

卸下凸轮轴齿轮。 请参阅拆解和组装, "凸轮轴齿轮 - 拆卸和安装"。

拆卸电子单体喷油器。 请参阅拆解和组装, "电子单体喷油器 - 拆卸"。

拆卸气门机构盖底座。 请参阅拆解和组装, "气门机构盖底座 - 拆卸和安装"。

拆卸涡轮增压器。 请参阅拆解和组装, "涡轮增压器 - 拆卸"。

排空冷却系统。 请参考操作和保养手册, "冷却系统冷却液 - 更换"。

卸下螺栓 (2) 和止推盘 (1) 。

卸下密封盘 (3) 和接头组件 (4) 。

从密封盘 (3) 上卸下 O 形密封圈 (5) 和 O 形密封圈 (6) 。

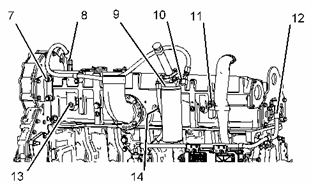

断开软管组件 (8) 。

断开软管组件 (12) 。

拆卸螺栓 (10) 。将燃油滤清器底座 (9) 移到旁边。

从缸盖上卸下螺栓 (11) 和呼吸器管。

卸下螺栓 (7) ，然后从缸盖上卸下支架。

断开增压压力传感器 (13) 。

断开进气温度传感器 (14) 。

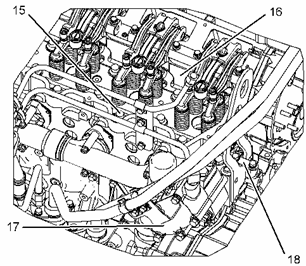

卸下水温调节器壳体 (17) 。

卸下绑带 (18) 。

将适当的起吊设备接连在缸盖 (16) 上。 缸盖的重量约为 235 kg (518 lb)。

卸下缸盖螺栓 (15) 。

小心地卸下缸盖 (16) 。

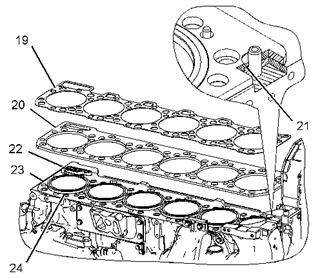

卸下缸垫 (19) 。

卸下隔盘 (20) 。

卸下密封 (24) 和密封 (22) 。

卸下隔盘密封垫 (23) 。

从缸体中的定位销上卸下 O 形密封圈 (21) 。
