卡特彼勒365C和385C挖掘机电子控制系统故障诊断与维修排除技术
卡特彼勒365C和385C挖掘机电子控制系统故障诊断与维修排除技术
卡特彼勒365C和385C挖掘机电气元件和接头位置
卡特彼勒365C挖掘机前检修门后面的腔室
(1) 前检修门
(2) 保险丝面板
(3) Cat ET 接头
(4) 主断路开关
(5) 机器 ECM
卡特彼勒385C挖掘机前检修门后面的腔室
(1) 前检修门
(2) 保险丝面板
(3) Cat ET 接头
(4) 主断路开关
(5) 机器 ECM
|
卡特彼勒365C和385C挖掘机机器 ECM 的位置 (5) 机器 ECM (6) J1 接头 (7) J2 接头 |
卡特彼勒365C和385C挖掘机机器 ECM (5) 位于驾驶室（前检修门） (1) 后面的腔室内。
发动机控制装置和这些电子控制装置可以通过 Cat 数据链路彼此间通信。 来自这些电子控制装置的信息可以通过监控系统进行访问，或者在笔记本电脑上使用 Caterpillar 电子技师（Cat ET）进行访问。
将装有 Cat ET 软件的笔记本电脑连接到 Cat 数据链路的接头 (3) 上。 Cat ET 用来获得诊断信息。 Cat ET 还用来编写所有电子控制装置上的各种功能。
应当借助以下参考确定电气部件和接头的位置：电气系统示意图, 零件手册 和 操作和保养手册。
以下信息为阅读指南：线束接头图表, 部件位置图表, 局部视图 和 机器轮廓图。 可以在电气系统示意图的背面找到所有这些部件。
部件位置图表 - 部件位置图表将白圈作为机器轮廓图和局部视图内的位置标签。 "机器位置"列内的字母表示机器的大致区域。 请参阅表下面的对应脚注，了解位置的说明。
"线束接头位置图表" - 该图表将白圈作为全视图和局部视图内的位置标签。

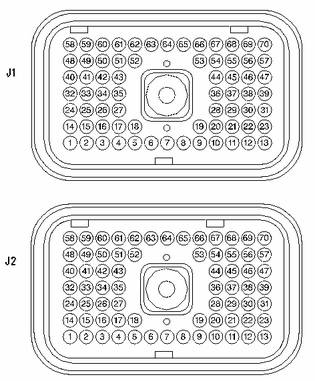

接头触点编号
卡特彼勒365C和385C挖掘机机器控制装置ECM
卡特彼勒365C和385C挖掘机电子控制模块（ECM）
卡特彼勒365C和385C挖掘机与 ECM 配对的机器线束接头 J1 and J2。
卡特彼勒365C和385C挖掘机诊断能力
卡特彼勒365C和385C挖掘机窗体顶端
监测系统
窗体底端
|
(1) 向上键 (2) 向右键 (3) 归位键 (4) 主菜单键 (5) 向左键 (6) 向下键 (7) 返回键 (8) 确定键 |
卡特彼勒365C和385C挖掘机ECM 使用监控系统上的主显示模块向维修人员显示诊断信息。关于 ECM 的诊断信息通过卡特彼勒数据链路发送给监控系统。 要诊断和排除 ECM 故障，维修人员必须熟悉监控系统。
|
"Service（维修）"屏幕 |
为诊断和排除卡特彼勒365C和385C挖掘机 ECM 故障，需访问监控系统的 "Service（维修）"屏幕。 选择 "Diagnostic（诊断）"选项。 请参阅图2。
请参阅故障诊断和排除, "使用操作员监视器检测有无诊断代码"。
Caterpillar 电子技师 (ET)
卡特彼勒 电子技师 (ET) 是一个用来访问数据的软件程序。 维修技术人员可以使用卡特彼勒电子技师来对机器进行维修。 卡特彼勒电子技师的一些操作选项列示如下：
查看诊断代码。请参阅故障诊断和排除, "使用卡特彼勒电子技师检测有无诊断代码"。
查看参数状态。
清除激活状态的诊断代码和记录的诊断代码。
对机器系统进行校准。
对 ECM（闪存）进行编程。 这是利用 "WINflash" 程序进行的。请参阅测试和调整, "电子控制模块 (ECM) - 闪存编程"。
打印报告。
下面是使用维修工具执行的一些诊断功能和编程功能。
显示 ECM 系统的故障。
显示大部分输入和输出的状态。
显示 ECM 的设置。
实时显示输入和输出参数的状态。
显示内部诊断时钟的钟时。
显示每个记录的诊断代码的出现次数及第一次与最后一次出现的钟时。
显示各个记录的诊断代码和各个事件的定义。
加载新的闪存软件。
有关 ECM 诊断代码列表的信息，请参阅 故障诊断和排除, "诊断代码列表"。
请参阅故障诊断和排除, "使用卡特彼勒电子技师检测有无诊断代码"。 可以使用下列下拉菜单访问诊断信息：
激活状态的诊断代码
记录的诊断代码
电子技师状态组
状态组是机器参数的列表。参数状态实时显示。

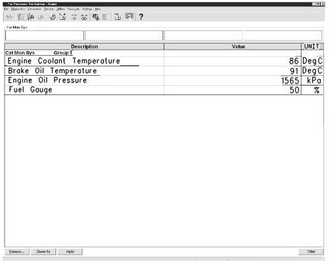

典型的 ET 状态屏幕
卡特彼勒365C和385C挖掘机故障诊断代码列表
窗体顶端
CID（部件识别代码）
|
CID（部件识别代码） |
|
| |
|
要进行故障诊断和排除，请参阅具有该同一诊断代码的程序。 |
|
| |
|
CID / FMI |
说明 |
|
|
|
CID 0096 燃油油位传感器 |
|
| |
|
FMI 04 |
电压低于正常值 |
|
|
|
CID 0110 发动机冷却液温度传感器 |
|
| |
|
FMI 04 |
电压低于正常值 |
|
|
|
CID 0190 发动机转速传感器 |
|
| |
|
FMI 08 |
异常频率 |
|
|
|
FMI 10 |
异常变化率 |
|
|
|
CID 0291 发动机冷却风扇电磁阀 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0295 大型液压挖掘机控制模块 |
|
| |
|
FMI 02 |
数据漂移 |
|
|
|
FMI 09 |
异常更新率 |
|
|
|
FMI 12 |
部件不良 |
|
|
|
FMI 13 |
超出校准 |
|
|
|
CID 0374 回转制动器电磁阀 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0376 行驶警报器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0379 机器自动润滑压力传感器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 04 |
电压低于正常值 |
|
|
|
CID 0466 左履带转向踏板位置传感器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 04 |
电压低于正常值 |
|
|
|
FMI 08 |
异常频率 |
|
|
|
FMI 13 |
超出校准 |
|
|
|
CID 0467 右履带转向踏板位置传感器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 04 |
电压低于正常值 |
|
|
|
FMI 08 |
异常频率 |
|
|
|
FMI 13 |
超出校准 |
|
|
|
CID 0485 发动机风扇反转电磁阀 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0558 自动润滑继电器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0586 发动机转速旋钮开关 |
|
| |
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 12 |
部件不良 |
|
|
|
CID 0588 监控系统显示屏 |
|
| |
|
FMI 09 |
异常更新率 |
|
|
|
CID 0590 发动机控制模块 |
|
| |
|
FMI 02 |
数据漂移 |
|
|
|
FMI 09 |
异常更新率 |
|
|
|
FMI 12 |
部件不良 |
|
|
|
CID 0598 行驶速度电磁阀 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 05 |
电流低于正常值 |
|
|
|
FMI 06 |
电流高于正常值 |
|
|
|
CID 0600 液压油温度传感器 |
|
| |
|
FMI 04 |
电压低于正常值 |
|
|
|
CID 0790 回转泵（出口）压力传感器 |
|
| |
|
FMI 03 |
电压高于正常值 |
|
|
|
FMI 04 |
电压低于正常值 |
|
|
|
| |||
|
CID 0864 机具变量泵油压传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
CID 1118 空档流量旁通电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1119 动臂防沉降电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1120 斗杆防沉降电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1121 前端系统高压电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1125 左手操纵杆前/后位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1126 左手操纵杆左/右位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1127 右手操纵杆前/后位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1128 右手操纵杆左/右位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1129 右附件踏板位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1130 左侧附件踏板位置传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1131 操纵手柄开关 1 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1132 操纵手柄开关 4 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1138 动臂油缸连杆收回电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1139 斗杆油缸连杆伸出电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1140 斗杆油缸连杆收回电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1141 铲斗油缸连杆伸出电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1142 铲斗油缸连杆收回电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1143 右回转电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1144 左回转电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1145 附件伸出/CW 电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1146 附件收回/CCW 电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1147 中压回路 1 A 号电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1148 中压回路 1 B 号电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1149 动臂下降单向/调节阀电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1150 回转泵旋转斜盘角度电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1155 前泵动力换挡压力电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1159 斗杆下降单向/调节阀电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1160 液压锁电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1163 反向左行驶电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1164 反向右行驶电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
CID 1165 正向右行驶电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1166 正向左行驶电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1178 机器过载警告压力传感器 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
CID 1191 主回转阀 |
| ||
|
FMI 07 |
不当的机械响应 |
| |
|
CID 1192 主机具阀 |
| ||
|
FMI 07 |
不当的机械响应 |
| |
|
CID 1193 动臂油缸连杆伸出电磁阀 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 05 |
电流低于正常值 |
| |
|
FMI 06 |
电流高于正常值 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1657 左侧操纵手柄指轮 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
|
CID 1658 右侧操纵手柄指轮 |
| ||
|
FMI 03 |
电压高于正常值 |
| |
|
FMI 04 |
电压低于正常值 |
| |
|
FMI 08 |
异常频率 |
| |
|
FMI 13 |
超出校准 |
| |
