卡特彼勒365C和385C挖掘机空档流量旁通电磁阀

卡特彼勒365C和385C挖掘机空档流量旁通电磁阀

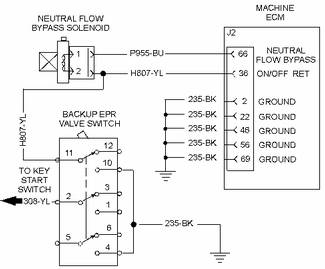

空档流量旁通电磁阀示意图

该诊断代码针对于空档流量旁通电磁阀。 FMI 03 表示机器 ECM 已检测到电磁阀电路电压高于正常值。

可能由于下列原因产生该诊断代码：

电磁阀出现故障。

电磁阀电源线与蓄电池正极间短路。

机器 ECM 不太可能出现故障。

注: 电气故障经常是由不良线路连接造成的。 执行此程序之前，先检测电路中的所有机器线束和接头。 确认电路中的所有连接清洁、牢固且状况良好。采用纠正措施排除发现的任何故障。 在继续进行该步骤前，确认诊断代码 CID 1118 FMI 03 是否仍处于激活状态。

注: 以下测试程序可能会生成其他诊断代码。暂时忽略这些创建的诊断代码，待原始诊断代码排除后再清除这些代码。

系统响应:

诊断代码 CID 1118 FMI 03 将被记录在机器 ECM 的内部存储器中。

测试步骤 1. 检查电磁阀。

将断路开关和钥匙起动开关转到 ON 位置。

确保 CID 1118 FMI 03 仍处于激活状态。

将机器线束接头从空档流量旁通电磁阀上断开。

观察 CID 1118 FMI 03 代码的状态。

预期结果:

代码 CID 1118 FMI 03 仍旧为激活状态。

结果:

是 - 代码 CID 1118 FMI 03 仍旧为激活状态。 电磁阀没有引发该故障。 进行测试步骤 2。

否 - 该诊断代码不再为现行状态。 电磁阀出现故障。

修复: 更换电磁阀。

进行测试步骤 4。

测试步骤 2. 检查电磁阀电源线有无短路。

将钥匙起动开关和断路开关转到 OFF 位置。

电磁阀与线束接头间保持断开状态。

从机器 ECM 上断开 J1 和 J2 线束接头。

在机器 J2 ECM 线束接头上，测量触点 J2-66（导线 P955-BU）到 J1 和 J2 ECM 线束接头内所有可能接地源的电阻。

预期结果:

电阻测量值应大于 5000 欧姆。

结果:

是 - 电阻测量值大于 5000 欧姆。 线束正常。 进行测试步骤 3。

否 - 电阻小于 5000 欧姆。 线束异常。

修复: 信号电路（导线 P955-BU）与电阻测量值低的电路之间存在短路。 修理或更换机器线束。

进行测试步骤 4。

测试步骤 3. 检查备用 EPR 阀开关。

将钥匙起动开关转到接通位置。

确保备用 EPR 阀开关处于自动位置。

电磁阀仍保持从机器线束上断开的状态。

机器线束接头 J1 和 J2 与机器 ECM 间保持断开状态。

将导线 H807-YL 从备用 EPR 阀开关的触点 11 上断开。

在备用 EPR 阀开关上，测量触点 11 和机架接地间的电压。

预期结果:

电压测量值约为 0.0 ±0.5 DCV。

结果:

是 - 电压测量值约为 0.0 ±0.5 DCV。 电压正确。 进行测试步骤 4。

否 - 电压测量值大于 0.0 ± 0.5 DCV。 该电压不正常。 备用发动机压力调节阀开关有故障。

修复: 更换备用 EPR 阀开关。

进行测试步骤 4。

测试步骤 4. 查看诊断代码的状态。

重新连接所有线束接头。 确保接头完全落座。 检查各接头的夹子是否牢牢固定。

将断路开关和钥匙起动开关转到 ON 位置。

清除所有非现行诊断代码。

运转机器。

检查 CID 1118 FMI 03 诊断代码的状态。

预期结果:

CID 1118 FMI 03 诊断代码处于非激活状态。

结果:

是 - CID 1118 FMI 03 诊断代码未处于激活状态且此时不存在。

修复: 该故障的起因已经被排除。 恢复机器的正常运转。

停止

否 - CID 1118 FMI 03 代码仍处于激活状态。 该代码的起因尚未被修理。

修复: 如果在前一测试步骤中未检查线束接头，那么请现在进行检查。清洁线束接头的所有触点。检查导线绝缘层有无因过热、蓄电池酸或擦伤引起的损坏。执行 45 N (10 lb) 拉拔测试。 对与传感器电路有关的每一条导线进行拉拔测试。使用 "Caterpillar" 电子技师维修工具在机器配线线束的传感器电路上执行晃动测试。 "晃动测试"可用于检测机器线束连接中的开路或断路。重新连接所有线束接头。确保接头完全落座。 检查各接头的夹子是否牢牢固定。再次执行测试步骤 5。如果此次未发现该故障的起因，但原始诊断代码仍处于激活状态，则 ECM 可能有故障。更换 ECM 之前，务必咨询当地代理商技术通信员征求Caterpillar或代理商解决方案网络可能的意见.此咨询可以大大降低维修时间。如果需要更换 ECM，请参见测试和调整, "电子控制模块（ECM）- 更换"。

停止

空档流量旁通电磁阀示意图

该诊断代码针对于空档流量旁通电磁阀。 FMI 05 表示机器 ECM 已确定电磁阀电路电流低于正常值。

产生此诊断代码的可能原因如下：

电磁阀出现故障。

电磁阀电路内存在断开的导线。

机器 ECM 不太可能出现故障。

注: 电气故障经常是由不良线路连接造成的。 执行此程序之前，先检测电路中的所有机器线束和接头。 确认电路中的所有连接清洁、牢固且状况良好。采用纠正措施排除发现的任何故障。 在继续进行该步骤前，确认诊断代码 CID 1118 FMI 05 是否仍处于激活状态。

注: 以下测试程序可能会生成其他诊断代码。暂时忽略这些创建的诊断代码，待原始诊断代码排除后再清除这些代码。

测试步骤 1. 检查电磁阀。

将断路开关和钥匙起动开关转到 OFF 位置。

将机器线束接头从空档流量旁通电磁阀上断开。

在电磁阀的机器线束接头上，从触点 1（导线 P955-BU）到触点 2（导线 H807-YL）连接跨接线。 接头内。

将断路开关和钥匙起动开关转到 ON 位置。

观察 CID 1118 FMI 05 代码的状态。

预期结果:

CID 1118 FMI 05 保持激活状态。

结果:

是 - 该诊断代码仍处于激活状态。 进行测试步骤 2。

否 - 诊断代码 CID 1118 FMI 05 不再为激活状态，且已由激活状态的 CID 1118 FMI 06 诊断代码取代。 电磁阀出现故障。

修复: 更换电磁阀。

进行测试步骤 3。

测试步骤 2. 检查线束有无断路。

将钥匙起动开关和断路开关转到 OFF 位置。

线束接头与电磁阀间保持断开状态。

跨接线仍处于接头内。

将 J2 线束接头从机器 ECM 上断开。

在机器线束接头上，测量触点 J2-66（导线 P955-BU）到触点 J2-36（导线 H807-YL）的电阻。

预期结果:

电阻小于 5 欧姆。

结果:

是 - 电阻小于 5 欧姆。 线束正常。 进行测试步骤 3。

否 - 电阻大于 5 欧姆。 电阻测量值不正确。 机器线束中存在开路。

修复: 机器线束的导线 P955-BU 或导线 H807-YL 中存在开路。 修理或更换线束。

进行测试步骤 3。

测试步骤 3. 查看诊断代码的状态。

重新连接所有线束接头。 确保接头完全落座。 检查各接头的夹子是否牢牢固定。

将断路开关和钥匙起动开关转到 ON 位置。

清除所有非现行诊断代码。

运转机器。

检查 CID 1118 FMI 05 诊断代码的状态。

预期结果:

CID 1118 FMI 05 诊断代码处于非激活状态。

结果:

是 - CID 1118 FMI 05 诊断代码未处于激活状态且此时不存在。

修复: 该故障的起因已经被排除。 恢复机器的正常运转。

停止

否 - CID 1118 FMI 05 代码仍处于激活状态。 该代码的起因尚未被修理。

修复: 如果在前一测试步骤中未检查线束接头，那么请现在进行检查。清洁线束接头的所有触点。检查导线绝缘层有无因过热、蓄电池酸或擦伤引起的损坏。执行 45 N (10 lb) 拉拔测试。 对与传感器电路有关的每一条导线进行拉拔测试。使用 "Caterpillar" 电子技师维修工具在机器配线线束的传感器电路上执行晃动测试。 "晃动测试"可用于检测机器线束连接中的开路或断路。重新连接所有线束接头。确保接头完全落座。 检查各接头的夹子是否牢牢固定。再次执行测试步骤 5。如果此次未发现该故障的起因，但原始诊断代码仍处于激活状态，则 ECM 可能有故障。更换 ECM 之前，务必咨询当地代理商技术通信员征求Caterpillar或代理商解决方案网络可能的意见.此咨询可以大大降低维修时间。如果需要更换 ECM，请参见测试和调整, "电子控制模块（ECM）- 更换"。

停止

该诊断代码针对于空档流量旁通电磁阀。 FMI 05 表示机器 ECM 已检测到电磁阀电路电流低于正常值。

产生此诊断代码的可能原因如下：

电磁阀出现故障。

电磁阀的电源线与接地间短路。

机器 ECM 不太可能出现故障。

注: 电气故障经常是由不良线路连接造成的。 执行此程序之前，先检测电路中的所有机器线束和接头。 确认电路中的所有连接清洁、牢固且状况良好。采用纠正措施排除发现的任何故障。 在继续进行该步骤前，确认诊断代码 CID 1118 FMI 06 是否仍处于激活状态。

注: 以下测试程序可能会生成其他诊断代码。暂时忽略这些创建的诊断代码，待原始诊断代码排除后再清除这些代码。

测试步骤 1. 检查电磁阀。

将断路开关和钥匙起动开关转到 OFF 位置。

将线束接头从空档流量旁通电磁阀上断开。

将断路开关和钥匙起动开关转到 ON 位置。

观察 CID 1118 FMI 06 代码的状态。

预期结果:

诊断代码不发生变化且保持激活状态。

结果:

是 - 诊断代码不发生变化且保持激活状态。 电路正常。进行测试步骤 2。

否 - CID 1118 FMI 06 代码不再处于激活状态，并且已变为 CID 1118 FMI 05 激活代码。电磁阀出现故障。

修复: 更换电磁阀。

进行测试步骤 3。

测试步骤 2. 检查电磁阀电源线有无短路。

将钥匙起动开关和断路开关转到 OFF 位置。

电磁阀仍保持从机器线束上断开的状态。

从机器 ECM 上断开 J1 和 J2 线束接头。

在 J2 ECM 线束接头上，测量触点 J2-66（导线 P955-BU）到 J1 和 J2 ECM 线束接头内所用全部触点的电阻。

预期结果:

各电阻测量值都大于 5000 欧姆。

结果:

是 - 各电阻测量值都大于 5000 欧姆。 机器线束正常。 进行测试步骤 3。

否 - 各电阻测量值都不大于 5000 欧姆。 机器线束中存在短路。 触点 J2-66（导线 P955-BU）与电阻测量值低的电路之间存在短路。

修复: 修理或更换机器线束。

进行测试步骤 3。

测试步骤 3. 查看诊断代码的状态。

重新连接所有线束接头。 确保接头完全落座。 检查各接头的夹子是否牢牢固定。

将断路开关和钥匙起动开关转到 ON 位置。

清除所有非现行诊断代码。

运转机器。

检查 CID 1118 FMI 03 诊断代码的状态。

预期结果:

CID 1118 FMI 03 诊断代码处于非激活状态。

结果:

是 - CID 1118 FMI 03 诊断代码未处于激活状态且此时不存在。

修复: 该故障的起因已经被排除。 恢复机器的正常运转。

停止

否 - CID 1118 FMI 03 代码仍处于激活状态。 该代码的起因尚未被修理。

修复: 如果在前一测试步骤中未检查线束接头，那么请现在进行检查。清洁线束接头的所有触点。检查导线绝缘层有无因过热、蓄电池酸或擦伤引起的损坏。执行 45 N (10 lb) 拉拔测试。 对与传感器电路有关的每一条导线进行拉拔测试。使用 "Caterpillar" 电子技师维修工具在机器配线线束的传感器电路上执行晃动测试。 "晃动测试"可用于检测机器线束连接中的开路或断路。重新连接所有线束接头。确保接头完全落座。 检查各接头的夹子是否牢牢固定。再次执行测试步骤 5。如果此次未发现该故障的起因，但原始诊断代码仍处于激活状态，则 ECM 可能有故障。更换 ECM 之前，务必咨询当地代理商技术通信员征求Caterpillar或代理商解决方案网络可能的意见.此咨询可以大大降低维修时间。如果需要更换 ECM，请参见测试和调整, "电子控制模块（ECM）- 更换"。
