卡特CAT发动机冷却系统故障维修技术排除检查

卡特彼勒C15和C18发动机冷却系统故障维修技术排除检查

冷却系统如果不进行定期检查就会引起发动机温度升高。在进行任何测试之前应对冷却系统进行目视检查。

检查冷却系统中的冷却液液位。请参阅操作和保养手册,"冷却系统冷却液液位-检查"。

检查冷却液的质量。冷却液应具有下述性质：

颜色应与新冷却液相似

气味应与新冷却液相似

没有污垢和碎屑

如果冷却液不具备这些性质，排放并冲洗系统。使用水、防冻液和冷却液添加剂的正确混合液重新加注冷却系统。请参阅操作和保养手册，获取发动机冷却液建议资料。

查看冷却系统有无渗漏。

注: 少量冷却液通过水泵密封渗漏出来是正常的。这一渗漏是为这种密封提供润滑所必需的。水泵壳体上有一个小孔，该小孔使得这些冷却液/密封润滑剂能够从水泵壳体中流出来。少量冷却液从此小孔中断断续续地渗漏出来并不表明水泵密封失效。

确保通过散热器的气流畅通。查看散热器芯上有无弯折的散热片或波折的散热器芯之间有无碎屑。还要检查波折的散热器芯之间有无碎屑。

检查风扇的传动皮带。

检查风扇叶片是否损坏。

查看冷却系统是否有空气或燃烧气体。

检查加注口盖和气密封表面。该表面必须清洁。

卡特彼勒C15和C18发动机窗体底端

冷却系统-测试

窗体顶端

本发动机的冷却系统为压力式冷却系统。压力式冷却系统有两个优点。冷却系统可以在温度高于水的正常沸点（蒸汽）下安全运行。

这种系统可以防止水泵内产生气穴。气穴现象是因机械力引起液体中形成低压气泡。在这种冷却系统中很难形成空气泡或蒸汽泡。

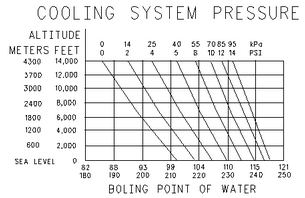

温度和压力协同作用。在对冷却系统的故障进行诊断时，必须检查温度和压力。冷却系统的压力影响冷却系统温度。例如，请参阅图1。图中显示了水的沸点（蒸汽）和高于海平面的高度对压力的影响。

为了进行冷却系统的检查，冷却液必须处于正确的液位。发动机必须处于冷态且必须停止运转。

发动机冷却后，松开压力盖以便将冷却系统的压力释放出来。然后拆下压力盖。

冷却液的液位不应超过加注管底部以下13mm(0.5in)。如果冷却系统配备了观察孔，冷却液应处于观察孔中适当的位置。

卡特彼勒C15和C18发动机冷却系统测试工具

348-5430 多用工具总成用于诊断过热和过冷的状况。该总成可用来同时检查冷却系统几个不同零件的温度。有关测试步骤，请参阅工具操作手册,NEHS1087," 348-5430 多用工具总成"。

348-5430 多用工具总成用于检查通过散热器芯的空气流量。有关检查通过散热器芯的空气流量的测试步骤，请参阅工具操作手册,NEHS1087。

348-5430 多用工具总成用于检查风扇转速。有关测试步骤，请参阅工具操作手册,NEHS1087。

348-5430 多用工具总成能测量来自电磁拾波器的发动机转速。电磁拾波器位于飞轮壳内。有关测试步骤，请参阅工具操作手册,NEHS1087。

348-5430 多用工具总成也用作通用的手持光电转速器。多用工具可通过在曲轴皮带轮上放置一块反光胶带进行测量发动机转速。

9S-8140 加压泵可用于测试加注口盖。此加压泵也可用于加压测试冷却系统有无泄漏。

寒冷天气时应频繁检查冷却液的乙二醇浓度是否适当。使用 245-5829 冷却液/蓄电池测试仪总成以确保足够的防冻保护。测试仪立即给出准确的读数。测试仪可用于测试含有乙二醇或丙二醇的防冻液和冷却液。

配制正确的防冻液混合液

请参阅操作和保养手册，获取个人应用的正确的冷却液建议资料。

检查加注口盖

冷却系统内压力下降的原因之一可能是散热器加注口盖的密封件损坏。

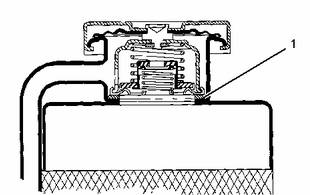

典型加注口盖示意图

(1)加注口盖和散热器的密封表面

按照以下步骤来检查开启加注口盖所需的压力值。

发动机冷却后，小心拧松加注口盖。缓慢释放冷却系统内的压力。然后拆下加注口盖。

仔细检查加注口盖。查看密封件和密封表面有无任何损坏。检查以下部件上有无任何异物：

加注口盖

密封件

密封表面

除去在这些部件上发现的任何沉积物以及任何其他材料。

将加注口盖安装到 9S-8140 加压泵上。

通过压力表观察开启加注口盖的准确压力。

将压力表读数与加注口盖上列出的压力相比较。

如果加注口盖已损坏，应更换加注口盖。

卡特彼勒C15和C18发动机测试散热器和冷却系统有无泄漏

按照以下步骤来检查冷却系统是否泄漏：

发动机冷却后，缓慢拧松加注口盖，让冷却系统释放压力。然后从散热器上取下加注口盖。

确保冷却液液位高于散热器芯的顶端。

将 9S-8140 加压泵安装到散热器上。

使表上的读数比加注口盖上标注的压力高出20kPa(3psi)。

检查散热器外部有无泄漏。

检查冷却系统所有连接点和软管有无泄漏。

以下两种情况都存在时说明冷却系统没有泄漏：

没有观察到任何外部渗漏。

5分钟后压力读数依然保持不变。

仅当出现以下情况时说明冷却系统内部有泄漏：

仪表读数下降。

没有观察到任何外部渗漏。

注: 关于更多信息，请参阅故障诊断与排除,"冷却液液位低"。

根据需要进行所有必要的修理。

卡特彼勒C15和C18发动机水温表的测试

如果发现下述情况，应检查水温表或水温传感器的精确度。

发动机在过热温度下运转，但仪表却指示正常温度。发现冷却液缺失。

发动机在正常温度下运转，但仪表却指示过热温度。没发现冷却液缺失。

Caterpillar电子技师（ET）也可用于读取发动机冷却液温度。

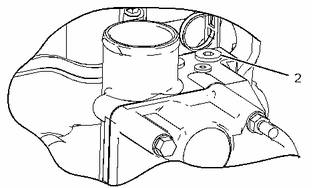

从水歧管的一个端口上拆下螺塞(2)。在端口中安装温度计：

使用 348-5430 多用工具总成进行该项检查。有关测试步骤，请参阅工具操作手册,NEHS1087。

起动发动机。运转发动机直到温度达到测试温度计的理想范围。如有必要，在一部分散热器上放置一块盖板以便阻挡气流。水温表上的读数应在其公差范围内与测试温度计相符合。
