卡特彼勒柴油发电机组外置电压互感器连接

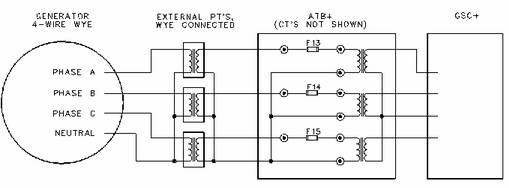

卡特彼勒柴油发电机组外置电压互感器（PT）的 Y 形配置为 4 线 Y 形发电机组

这个配置允许通过GSC+对功率参数进行精确测量，包括在没有平衡负载和中性电流存在时。 所有功率参数都显示在GSC+显示屏上。

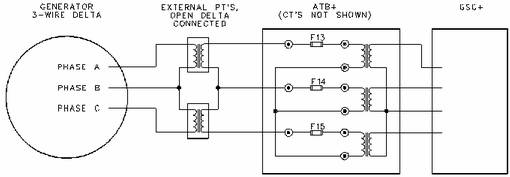

卡特彼勒柴油发电机组三线三角形发电机上的外置电压互感器 (PT) 的开放三角形发电机

这个配置允许通过GSC+对功率参数进行精确测量，包括在没有平衡负载和循环电流存在时。 有效功率相位 A、 B 和 C 不能确定。 功率因数相位 A、B、C 不能确定。 相位没有显示在GSC+显示屏上。

注: 因为负载没有平衡时，为了保持更高的精度，外置电压互感器（PT's）的 Y 形配置符合 4 线 Y 形发电机。 开放三角配置下，一些功率参数不能确定。 这些参数是有效功率相位 A、B、C、和功率因数 A、B、C。 对于最高精确度，外部 PT 的开放 delta 设置应仅用于3 股导线 delta 发电机。

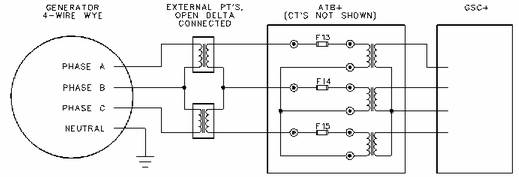

在四线 Y 形发电机上，除非完全持续的平衡掉负载，需要三个独立的电压互感器（PT's）来提高功率表的精度。 即使负载已经平衡，仍然不能确定一些 功率参数 GSC+显示屏上没有显示这些参数：有效功率相位 A、B、C 和功率因数相位 A、B、C ATB+包括三个电压互感器，以适应4 线 Y 形发电机。 当 4 线 Y 形发电机组使用一个开放三角形 PT 配置时，没有利用ATB+的全部性能。

在三线三角形发电机上，两个电压互感器对于所有负载情况允许最大精度。然而，真正的功率相位 A、B、C 和功率因数相位 A、B、C 又一次不能确定，并且没有显示在GSC+显示屏上。

当连接外置 PT's 和ATB+时，必须设定GSC+。

卡特彼勒柴油发电机组使用 PT's 时的设定步骤

编写设定点P032，使其符合外置 PT's 的配置。 设定点P032必须该符合外置 PT's 的配置，不管发电机为 Y 形还是三角形。 这是必要的，因为ATB+仅连着外置 PT's，不能感应发电机连接。

对于以 Y 形设置连接的外部 PT，将设定点P032 设定为 0（Y 形）。 当 Y 形排列发电机上没有 PT's 时，设定点P032同样设定为 0。

对于以三角形设置连接的外部 PT，将设定点P032 设定为 1（三角形）。 当三角形排列发电机上没有 PT's 时，设定点P032同样设定为 1。

注: 当设定点P032设定为 1（三角形）时，有效功率相位 A、B、C 和功率因数 A、B、C 不能确定，并且也没有显示在GSC+显示屏上。

设定设定点P020，使其符合外置 PT's 的转动比率。 参见测试与调整, "交流电压范围调节"中的交流电压范围选择表。 设定点P020应该符合外置 PT 转动比率，不管设定点P032设定为 Y 形还是三角形。
