卡特彼勒柴油发电机组警报模块控制调节

卡特彼勒柴油发电机组警报模块控制调节

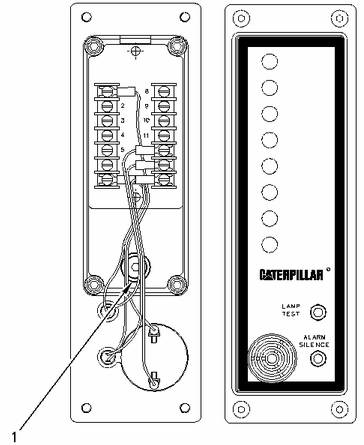

针对所有警报应用，低直流电压警报设定点通过一个位于模块后部入口塞 (1) 下面的电位计来调整。 其调整范围为 8 至 38 伏。 警报设定点的出厂默认设置为 24 DCV。

调整步骤

想办法接触 ALM 的后部。除非为了维修方便，否则没有必要拆除 ALM（警报模块）。 除非步骤中特别说明，所有导线与 ALM 端子保持连接。

取下塞子 (1) 以便能够接近调整电位计。当拆卸塞子 (1) 时，湿气可能进入警报系统。 在干燥的环境中取下塞子 (1) 。 如果环境的相对湿度超过 60%，应在安装了空调的地方拆下该螺塞。

断开端子 1 和 7 上的导线。 固定这些导线，以便使导线之间不接触，也不接触地面或其它电气接头。

接上警报模块的可变直流电源。 阳极表笔接触端子 1。 负极表笔连到端子 7 上。 将电源电压设置为直流电压低警报的理想设定点。该设定点必须在 8 至 38 伏之间。

顺时针转动调整电位计，直到其停止。

一分钟后，ALM 上的蓄电池低电压指示灯闪烁。按下警报静音开关。 蓄电池电压低指示灯应从闪烁变为一直点亮。

逆时针慢慢地旋转调整电位计，直到蓄电池电压低指示灯熄灭。

更换塞子。

断开可变直流电源并重新将导线连到端子 1 和 7 上。
