卡特彼勒C11,C13,C15和C18工业和油田用发动机电子维修工具
卡特彼勒C11,C13,C15和C18工业和油田用发动机电子维修工具
卡特彼勒C11/13/15/18工业和油田发动机维修工具
表1列出了所需的多数工具，以便维修技师能够进行本手册中的测试步骤。一些设备可能是针对正在使用的电子控制模块（ECM）类型的。
|
表1 | |
|
卡特彼勒C11/13/15/18工业和油田发动机维修工具 | |
|
零件号 |
说明 |
|
349-4200 |
温度计 |
|
360-0774 |
折射计 |
|
431-7087 |
工具总成(折射计（DEF）) |
|
N/A |
4mm内六角扳手 |
|
1U-5805 |
导线拆卸工具(14-GA，绿色) |
|
6V-2197 |
磁性传感器组件(正时标定) |
|
121-9588 |
导线拆卸工具(16-GA，蓝色) |
|
147-6456 |
楔块拆卸工具 |
|
151-6320 |
导线拆卸工具(14-GA至18-GA，红色) |
|
1U-5804 |
压接工具(12−AWG至18−AWG) |
|
6V-2197 |
传感器 |
|
7X-1171 |
传感器适配器 |
|
7X-1695 |
电缆组件 |
|
146-4080 |
数字万用表总成(RS232) |
|
7X-1710 |
万用表表笔 |
|
326-4904 |
适配器电缆组件(3针叉接线束) |
|
7X-1715 |
适配器电缆组件(40针叉接线束) |
|
208-0059 |
适配器电缆组件(70针叉接线束) |
|
257-8718 |
257-8718适配器电缆组件不适用于TierIV发动机。 |
|
N/A |
扭矩扳手（能够施加1.5N·m(13.3lbin)的力矩） |
|
卡特彼勒C11/13/15/18工业和油田发动机接头修理套件 | |
|
362-3555 |
接头修理套件（AMPSEAL） |
|
175-3700 |
接头修理套件(Deutsch接头) |
|
卡特彼勒C11/13/15/18工业和油田发动机ECM的旁通线束 | |
|
129-2018 |
电源电缆 |
|
217-0113 |
线束(ECM旁通) |
|
328-2292 |
线束(发动机ECM旁通) |
|
277-4734 |
线束(发动机ECM旁通) |
|
276-7273 |
传感器测试箱(1) |
|
(1) |
用于测试油缸位置传感器的仪表。 |
检查某些导线线束电路的导通性时，可能需要使用两根短跨接导线将接头中的两个相邻端子短路连接起来。检查某些导线线束电路的导通性时，也可能会需要较长的导线。
对于现代Caterpillar电路，除线束测试外，不推荐使用某些测试设备。此类测试仪包括下列示例：8T-0500持续性测试仪和5P-7277电压测试仪。
注:用于测试"缸内"位置传感器的步骤已经开发出来。参考专门说明书REHS7338,"测试液压油缸位置传感器的步骤"。
选装维修工具
表2列出了测试或修理过程中需要使用的选装维修工具。
|
表2 | |
|
卡特彼勒C11/13/15/18工业和油田发动机选装维修工具 | |
|
零件号 |
说明 |
|
198-4240 |
数字压力指示器 |
|
4C-4075 |
压接工具(4−AWG至10−AWG) |
|
4C-4911(1) |
蓄电池负载测试仪 |
|
5P-7277 |
电压测试仪 |
|
6V-9130(2) |
温度适配器(万用表) |
|
8T-5319 |
接头工具总成 |
|
349-4199 |
AC/DC电流探针 |
|
348-5430 |
多用工具总成 |
|
8T-8726 |
适配器缆线组件 |
|
163-5443 |
适配器电缆组件(3针叉接线束) |
|
177-2330 |
蓄电池分析仪(数字式) |
|
190-8900 |
接头修理套件 |
|
225-5985 |
并行端口电缆(通信适配器) |
|
391-8170 |
排放分析器工具总成（蓝牙模块） |
|
393-0673 |
排放分析器工具总成 |
|
(1) |
请参阅专门说明书,SEHS9249,"使用4C-4911蓄电池负载测试仪测试6伏、8伏和12伏铅酸蓄电池"和专门说明书,SEHS7633,"蓄电池测试步骤"。 |
|
(2) |
请参阅专门卡特彼勒C11/13/15/18工业和油田发动机说明书,SEHS8382,"6V-9130温度适配器总成的使用"。 |
Cat电子技师（ET）
技师可使用CatET来行使下列功能：
诊断测试
标定
闪存编程设定
ECM的配置
打印各种报告
CatET可以显示下列信息：
状态参数
事件代码
诊断代码
ECM设定
发动机配置
务必使用最新版的CatET。资料在CD中有提供，也可从各种Caterpillar网站上下载。
|
表3 |
|
软件,JEBD3003,"CATERPILLAR电子技师" |
将CatET下载您个人计算机中后，需要从您的Caterpillar代理商处获取许可以便使用软件。可向不同需求的不同用户提供各类许可证。请咨询Caterpillar代理商。
注:有关Cat电子技师的使用和对PC的配置要求的更多信息，参考您的Cat电子技师程序软件附带的文档。
连接CatET
连接通信适配器
表4列出了连接CatET时需要的标准硬件。
注:取消了275-5120通信适配器总成，取而代之的是317-7484通信适配器总成。但仍可使用275-5120通信适配器总成。
|
表4 | |
|
与CatET连接的标准硬件 | |
|
零件号 |
说明 |
|
N/A |
个人计算机（PC） |
|
317-7484 |
通信适配器总成 |
|
317-7492 |
无线电套件（仅限于NACD） |
|
349-1206 |
无线电套件（仅限于EAME） |
|
317-7484通信适配器总成的部件 | |
|
317-7485 |
通信适配器(3) |
|
370-4617 |
电缆总成(USB) |
|
327-8981 |
电缆总成(数据链路) |
|
317-7492无线电套件的部件 | |
|
317-7493 |
无线通信无线电 |
|
317-7496 |
计算机电缆组件 |
|
317-7510 |
无线电电缆组件 |
|
326-9606 |
天线（2） |
|
349-1206无线电套件的部件 | |
|
348-9250 |
通信无线电总成 |
|
317-7496 |
计算机电缆组件 |
|
317-7510 |
无线电电缆组件 |
|
326-9606 |
天线（2） |
|
工具操作手册和软件CDROM,NETG5057,"通信适配器3" | |
遵守通信适配器的说明。使用以下步骤将CatET和通信适配器连接到个人计算机上。
断开卡特彼勒C11/13/15/18工业和油田发动机ECM的电源。
窗体底端
|

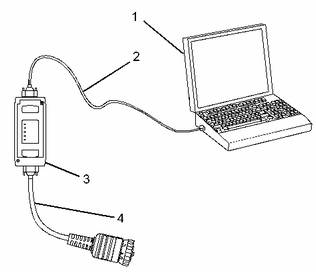

(1)PC (2)353-5083电缆组件(USB) (3)317-7485通信适配器(3) (4)327-8981电缆组件(数据链路) |
将电缆(2)和(4)连接到通信适配器(3)上。
注:当适配器连接到个人计算机或通电的ECM上时，通信适配器将通电。
将电缆(2)连接到个人计算机的USB端口上。
将电缆(4)连接到维修工具接头上。
恢复ECM的电源。确认通信适配器上的"POWER（电源）"指示灯点亮。确认个人计算机已通电。
在Cat电子技师与ECM之间建立通信。如果CatET指示存在多个ECM，请选择发动机ECM。
如果CatET和通信适配器无法与ECM进行通信的话，请参阅故障诊断与排除,"电子维修工具无法与ECM通信"。
如果出现下列任一情况，请参阅故障诊断与排除,"电子维修工具无法通信"：
CatET显示请参考通信故障的信息。
CatET显示"错误#142接口硬件没有响应"。
CatET显示指示通信适配器中的固件旧的信息。
双数据链路通信（如有配备）
当通信适配器的连接完成时，观察通信适配器和CatET。某些应用要求建立双数据链路通信以便进行各种测试步骤。这些测试将列在"DiagnosticTests（诊断测试）"菜单中，一些测试可能不可用（灰色）。如果CatET中有不可用的诊断测试，请确保您的维修工具正在双数据链路模式下通信。
使用下列指示灯以确定CatET正在双数据链路上通信：
"J1939"指示灯闪烁
"Cat数据链路"指示灯闪烁
CatET没有显示"Servicetoolsupportislimited（维修工具支持受限）"
如果"J1939"指示灯和"Cat数据链路"指示灯不闪烁，参考故障排除,"电子维修工具无法通信"。在与ECM进行双数据链路通信期间，两个指示灯都将会闪烁。
与无线通信适配器进行通信（如有配备）
表6列出了使用无线连接方式连接Cat电子技师时需要的选装硬件。
注:某些应用不能使用无线连接。另外，双数据链路也不能与无线连接一起使用。
|
表5 | |
|
使用CatET时需要的选装硬件 | |
|
零件号 |
说明 |
|
N/A |
个人计算机（PC） |
|

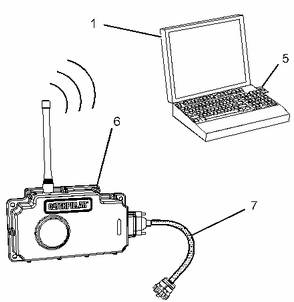

(1)个人计算机（PC） (5)261-4867卡(PCMCIA) (6)239-9955通信无线电总成 (7)259-3183数据链路电缆组件 |
注:元件(5)、(6)和(7)属于261-3363无线通信适配器总成的一部分。
注:取消了261-3363无线通信适配器总成，由349-1206无线电套件代替。但仍可使用261-3363无线通信适配器总成。
使用以下步骤来连接无线通信适配器，以便使用CatET。
断开ECM的电源。
确保计算机已正确配置261-4867卡。确认计算机PCMCIA扩展槽中安装了PC卡。
将电缆(9)连接到通信无线电(8)和维修工具接头之间。
恢复ECM的电源。如果CatET和通讯适配器无法与ECM进行通讯的话，请参阅故障诊断与排除,"电子维修工具无法与ECM通讯"。
与无线通信适配器进行通信（如有配备）
表6列出了使用无线连接方式连接Cat电子技师时需要的选装硬件。
注:某些应用不能使用无线连接。另外，双数据链路也不能与无线连接一起使用。
虽然可以通过无线连接更改W-CA3的内部设定值。Caterpillar建议将无线电通过317-7496计算机电缆组件(USB)电缆组件(8)和317-7510无线电电缆组件(9)连接到个人计算机上。
|
表6 | |
|
使用CatET时需要的选装硬件 | |
|
零件号 |
说明 |
|
N/A |
个人计算机（PC） |
(8)317-7496计算机电缆组件(USB)
(9)317-7510无线电电缆组件C
|
(9)317-7510无线电电缆组件 (10)W-CA3 |
注:项目(8)、(9)和(10)是349-1206无线电套件的组成部分。
使用以下步骤来连接无线通信适配器，以便使用CatET。
断开ECM的电源。
确保计算机已正确配置为可启用无线上网卡的802.11a或802.11b/g。确认已安装了个人计算机无线功能且可正常工作。
将电缆(9)连接到通信无线电(8)和维修工具接头之间。
恢复ECM的电源。如果CatET和通讯适配器无法与ECM进行通讯的话，请参阅故障诊断与排除,"电子维修工具无法与ECM通讯"。
PL1000E通信ECM（如有配备）

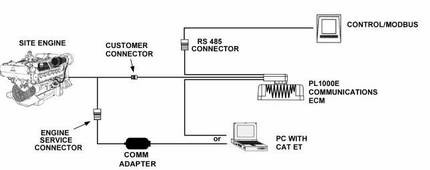

PL1000E是一种为客户提供将Caterpillar发动机集成到特定应用功能的ECM。PL1000E使J1939数据链路与使用MODBUS通信协议的设备之间能够进行通信。安装了Cat电子技师的PC可通过PC的RS232串行接口连接至PL1000E。PL1000E包含了允许CatET通过J1939数据链路与发动机通信的嵌入通信适配器。
有关更多信息，请参阅系统操作/故障诊断与排除/测试和调整,RENR8091,"PL1000E通信ECM"。
