卡特彼勒3064/6发动机缸盖-检查维修技术故障排除方法

卡特彼勒3064/6发动机缸盖-检查维修技术故障排除方法

所需工具零件号零件名称数量8S-6691缸盖修理支架11U-7234塞尺1

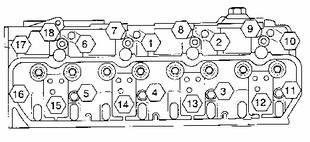

以如图1中所示的相反顺序卸下缸盖螺栓。需要利用14mm加长套筒拆下编号12到15的螺栓。从发动机上拆下缸盖。

彻底清洁缸盖。确保缸盖与缸体的接触面清洁、光滑和平整。

检查缸盖底面有无点蚀、腐蚀和裂纹。检查阀座镶圈及喷油器喷嘴孔周围的区域。

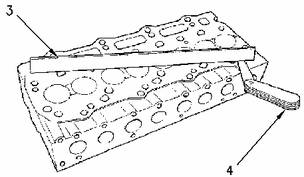

将缸盖(1)放到8S-6691缸盖支架组件(2)上。

(3)直尺

(4)塞规

测量卡特彼勒3064/6发动机缸盖的平直度。利用直尺(3)和塞规(4)测量平直度。

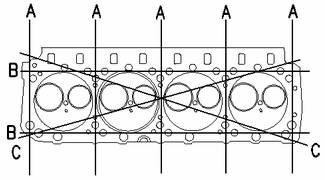

测量缸盖上点(A)到另一端的距离。

测量缸盖上点(B)到另一端的距离。

测量缸盖上点(C)到另一端的距离。

关于平直度要求，请参阅技术参数,"缸盖"。
