Perkins1103/1104柴油发动机燃油注油泵安装方法与步骤

Perkins1103/1104柴油发动机燃油注油泵安装方法与步骤

有两种类型的注油泵。类型1安装在起动马达的上方。类型1与Perkins燃油滤清器结合使用。类型2安装在起动马达的下方。类型2不与Perkins燃油滤清器结合使用。仅在4气缸Perkins发动机使用类型2。

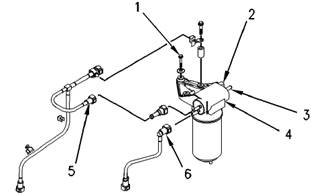

类型1的安装程序

典型示例

1.清洁注油泵(4)的外表面。将Perkins注油泵(4)就位，并且安装三个调整螺钉(1)和新的橡胶垫圈。

2.从注油泵(4)上拆下防尘盖。从管组件上取下塞子。连接管组件(5)。连接管组件(6)。

3.将回油管连接到接头(3)上。

4.将线束组件连接到接头(2)上。

5.排出燃油系统中的空气。请参阅《Perkins发动机操作和保养手册》,“Perkins燃油系统-注油”。

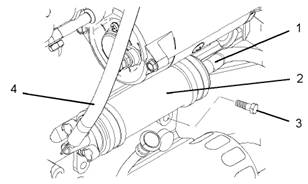

类型2的安装程序

注意:保持所有Perkins零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1.清洁注油泵(2)的外表面。将注油泵(2)就位，并且安装两个调整螺钉(3)。

2.从注油泵上拆下防尘盖。从燃油软管组件上取下塞子。连接燃油软管组件(1)。连接燃油软管组件(4)。

3.将线束组件连接到注油泵(2)上的电气接头上。

4.排出燃油系统中的空气。请参阅《Perkins发动机操作和保养手册》,“燃油系统-注油”。
