Perkins1103/1104柴油发动机涡轮增压器

Perkins1103/1104柴油发动机涡轮增压器-拆卸

Perkins1103/1104柴油发动机涡轮增压器拆卸方法与步骤

注意:保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

注意:在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。按照本地法规和指令处置所有液体。

注:三缸和Perkins四缸发动机的拆卸方法与步骤相似。

1.彻底清洁Perkins涡轮增压器(1)的外表面。

2.松开软管卡箍，从涡轮增压器压缩机壳体上拆下进气口软管。

注:排气弯头只是Perkins四缸发动机的选装配置。

3.从涡轮增压器出口上拆下排气管或从排气弯头上拆下排气管。请参阅OEM所提供的信息，了解拆卸排气管的正确步骤。

Perkins1103/1104柴油发动机涡轮增压器典型示例

4.如果安装有排气弯头，拆下排气弯头。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“Perkins排气弯管－拆除和安装”。

5.拆下螺母(2)，再从涡轮增压器(1)上拆下排气适配器(3)。

6.将一个合适的容器放在涡轮增压器(1)的下方，以收集溢出的机油。

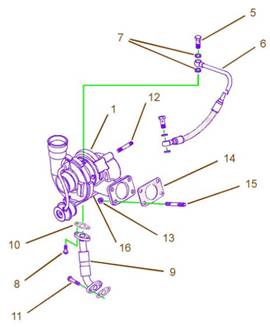

Perkins1103/1104柴油发动机涡轮增压器典型示例
