Perkins1103/1104柴油发动机进气和排气门弹簧拆卸方法与步骤

a.拆下摇臂轴组件。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“摇臂轴和推杆-拆卸”。

注:缸盖仍安装在缸体上时，应采用下述步骤拆卸气门弹簧。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“进气门与排气门-拆卸和安装”，了解从缸盖（已从缸体上拆下）拆卸气门弹簧时应采用的正确步骤。

注:确保拆卸气门弹簧之前，相应的活塞处于上止点位置。如果不能保证活塞处于上止点位置，可能导致气门落入缸体中。

1.使用以下步骤查找相关活塞的上止点位置。

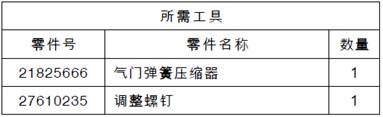

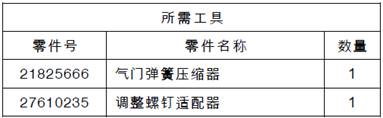

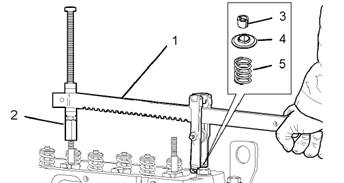

a.将21825666气门弹簧压缩器(1)和相应的27610235调整螺钉适配器(2)在缸盖上安装入位，以压缩相关气门弹簧(5)。

注意:确保在四角均匀地压缩气门弹簧，否则可能会导致气门杆损坏。

b.充分压缩气门弹簧(5)，以便只开启气门。不要充分压缩气门弹簧，以使气门保持器(3)能够从气门杆凹槽处拆卸。

c.转动曲轴，直至活塞接触到气门。

d.继续转动曲轴，直到气门杆处在最高点。此时活塞位于上止点。释放气门弹簧压缩器(1)在上止点位置施加的压力。

注意:在气门弹簧拆卸过程中不要转动曲轴。

2.用气门弹簧压缩器(1)来压缩气门弹簧(5)。拆下气门保持器(3)。

3.小心地释放气门弹簧压缩器(1)上的压力。拆下气门弹簧座(4)，然后拆下气门弹簧(5)。

注:如果您在更换所有的气门弹簧，步骤可同时在两个气缸上执行。步骤可以在1号气缸和4号气缸以及2号气缸和3号气缸上执行。请牢记在拆卸气门弹簧时不得转动曲轴。确保在从一对气缸换到另一对气缸之前安装完所有气门弹簧。

安装方法与步骤

1.将新气门弹簧(5)放置在正确位置。

2.安装气门弹簧座(4)。

注意:确保在四角均匀地压缩气门弹簧，否则可能会导致气门杆损坏。

3.将气门弹簧压缩器(1)在缸盖上安装入位，以压缩相关气门弹簧(5)。压缩气门弹簧(5)。

4.安装气门保持器(3)。

注意:在气门弹簧拆卸过程中不要转动曲轴。

5.小心地释放气门弹簧压缩器(1)上的压力。拆下气门弹簧压缩器(1)。通过气门弹簧和气门保持器确保所有气门固定入位。将曲轴旋转45度，从气门上移开活塞。使用软锤轻敲气门顶部，确保气门保持器(3)安装正确。

注:如果您在更换所有的气门弹簧，步骤可同时在两个气缸上执行。步骤可以在1号气缸和4号气缸以及2号气缸和3号气缸上执行。

a.安装摇臂轴组件。请参阅本《Perkins1103/1104柴油发动机解体和组装》,“摇臂轴和推杆-安装”。
