Perkins1103柴油发动机进气和排气门座圈

Perkins1103柴油发动机进气和排气门座圈-拆卸与安装

Perkins1103/1104柴油发动机进气和排气门座圈拆卸方法与步骤

a.拆卸进气门和排气门。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“进气门与排气门-拆卸和安装”。

注意:保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

注:当安装新气门座镶圈时，必须安装新气门和新气门导管。

1.拆卸相应的气门导管。安装经过局部精加工的气门导管。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“进气门与排气门导管-拆卸和安装”。

注:进气门镶圈的直径大于排气门镶圈的直径。

2.将气门导管经过局部精加工的孔用作导向孔，以通过加工拆卸气门镶圈。将气门导管经过局部精加工的孔用作导向孔，还可用来在新气门座上加工凹槽。请参阅《技术参数手册》,“缸盖气门”，了解需要的气门座凹陷量尺寸。清除缸盖端口和油道的所有碎屑。

3.对所有相应的气门座重复步骤2。

Perkins1103/1104柴油发动机进气和排气门座圈安装方法与步骤

注意:保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

注:如果以前研磨过缸盖，则必须研磨气门座底面，以确保气门座正确安装在缸盖中。将气门座镶圈背面研磨至正确尺寸后，必须将气门座外缘加工成30度倒角。30度倒角必须处在0.91mm(0.036in)至1.3mm(0.051in)的容差之内。倒角还必须朝气门座镶圈的垂直面倾斜。

注:将气门座镶圈安装至在缸盖上加工出的凹槽中时，不要使用锤子

注:将新气门座镶圈安装到缸盖中以前，不要涂抹任何润滑剂。

1.使用适当的工具将气门座镶圈安装至在缸盖上加工出的凹槽中。

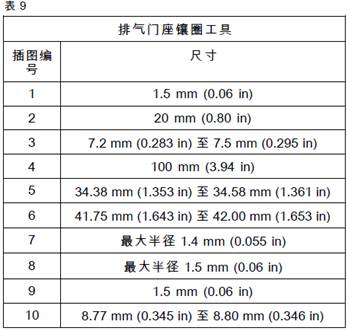

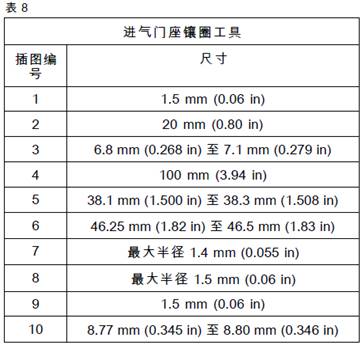

2.如有必要，可以制作适当的工具。参见图77。还请参考表8和表9提供的合适尺寸。

3.将相应的气门座镶圈放置到位。安装先前制作的专用工具，穿过气门座镶圈并利用气门导管的导向孔将工具定位在中心并插入凹槽中。轻敲气门座镶圈，开始安装。用适当的压床将气门座镶圈压入凹槽中。确保气门座镶圈底部抵住凹槽底部。

4.对其余的气门座镶圈重复步骤3。

5.安装好气门导管和气门座镶圈后，必须对气门导管铰孔并切割气门座镶圈，以达到精加工直径。气门导管和气门座镶圈本步骤可确保气门座和气门导管同心，并由此产生良好的密封效果。请参阅《技术参数手册》,“缸盖气门”，了解气门导管和气门座镶圈的加工直径。

注:确保27610030气门导管/气门座铰刀/切割刀正确组装，使气门座切割刀(3)以正确角度朝缸盖倾斜。

注:确保将气门导管铰孔至正确尺寸前，气门座切割刀(3)不得接触气门座镶圈。

6.将切割刀(3)的直径设置成切割气门座的正确尺寸。请参阅《技术参数手册》,“缸盖气门”，以了解正确的直径。将工具(1)的铰刀(2)定位在相应的气门导管中。顺时针方向小心地转动手柄，逐渐将铰刀(2)移至气门导管中，直到将气门导管铰至精加工尺寸。

7.继续在顺时针方向转动手柄，切割气门座镶圈。尽量少切割材料，以确保气门座状态良好。保持气门座尽可能的窄。

8.拆下工具(1)。清除气门导管和气门座的碎屑。

9.重复步骤6至步骤8以切割所有相应的气门座。

a.安装进气门和排气门。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“进气门与排气门-拆卸和安装”。
