Perkins1103/1104柴油发动机机油冷却器

Perkins1103/1104柴油发动机机油冷却器-拆卸

Perkins三缸发动机拆卸方法与步骤

注意:保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。按照本地法规和指令处置所有液体。

1.将发动机中的冷却液排入适当的容器中。将发动机机油排入适当的容器中。有关排放发动机冷却液和发动机油的步骤，请参阅《Perkins发动机操作和保养手册》。

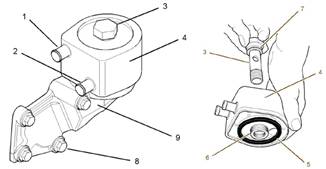

2.从冷却液进口(1)拆下软管卡箍和软管。从冷却液出口(2)拆下软管卡箍和软管。

3.从机油冷却器体(4)上拆下适配器(3)。

4.拆下O形圈(5)和(6)。弃置O形圈(5)和(6)。

5.卸下密封圈(7)。弃置密封圈(7)。

6.如有必要，拆卸调整螺钉(8)以从缸体拆卸机油冷却器座(9)。从缸体上拆下接头。弃置接头。

Perkins四缸发动机拆卸方法与步骤

1.将发动机中的冷却液排入适当的容器中。将发动机机油排入适当的容器中。有关排放发动机冷却液和发动机油的步骤，请参阅《Perkins发动机操作和保养手册》。

注:此时不要拆下调整螺钉(7)。

2.拆下调整螺钉(6)。拆下调整螺钉(4)。

3.从缸体上卸下壳体(3)。

4.拆下调整螺钉(7)。从壳体(3)拆卸发动机机油冷却器(2)和油封(5)。弃置油封(5)。

5.从缸体上拆下接头(1)。弃置接头(1)。

发动机机油冷却器-安装

Perkins三缸发动机安装方法与步骤

1.清洁机油冷却器座(9)和机油冷却器体(4)的配合面。如果拆下了机油冷却器座(9)，清洁机油冷却器座和缸体的配合面。

拧紧次序

注:不要在缸体和机油冷却器座(9)之间的新接头上使用密封胶。

2.如果从缸体拆下了机油冷却器座(9)，将调整螺钉安装到机油冷却器座的调整螺钉孔(1)和(6)中。将一个新接头安装到两个调整螺钉上，然后将机油冷却器座(9)固定到缸体上。安装其余的调整螺钉(8)。按照1、2、3、4、5和6的顺序将调整螺钉(8)拧紧至22N·m(16lbft)的扭矩。参见图92。

3.将新O形圈(5)和(6)安装到机油冷却器体(4)上。将机油冷却器体(4)放置到机油冷却器座(9)上。

4.将新密封圈(7)安装到适配器(3)上。将适配器(3)穿过机油冷却器体(4)安装到机油冷却器座(9)中。将适配器(3)拧紧至扭矩57N·m(42lbft)。

5.将相应的软管安装到冷却液出口(2)。将软管卡箍拧紧至扭矩3.5N·m(31lbin)。

6.将相应的软管安装到冷却液进口(1)。将软管卡箍拧紧至扭矩3.5N·m(31lbin)。

7.向冷却系统加注冷却液。向润滑系统中加注发动机油。有关发动机的冷却系统容量和润滑系统容量，请参阅《Perkins发动机操作和保养手册》,“加注容量”。

Perkins四缸发动机安装方法与步骤

1.清洁壳体(3)与缸体的配合面。

2.将发动机机油冷却器(2)和新密封(5)放置在壳体(3)中。安装调整螺钉(7)，从而将发动机机油冷却器(2)固定至壳体(3)。

注:不要在接头(1)上使用密封胶。

3.将壳体(3)和新接头(1)放置在缸体上。安装调整螺钉(4)和调整螺钉(6)，从而将壳体(3)固定至缸体。

4.将所有调整螺钉(4、6和7)拧紧至正确的扭矩。将调整螺钉拧紧至扭矩为22N·m(16lbft)。

注:有关发动机的冷却系统容量和润滑系统容量，请参阅《Perkins发动机操作和保养手册》,“加注容量”。

5.向冷却系统加注冷却液。向润滑系统中加注发动机油。
