Perkins1103/1104柴油发动机水泵

Perkins1103/1104柴油发动机水泵-拆卸

Perkins1103/1104柴油发动机水泵拆卸方法与步骤

a.拆下风扇。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“风扇-拆卸和安装”。

1.将冷却系统的冷却液排入适当的容器中，以便保存或处理。

2.松开卡箍，从水泵进口上卸下软管。

3.拆下将水泵(4)紧固至前壳体(1)上的调整螺钉(3)。

4.如有必要，使用软锤轻敲水泵(4)来松开水泵。

5.拆下水泵(4)。从前齿轮室(1)与水泵(4)上拆下接头(2)。弃置接头(1)。

水泵-拆解

拆卸方法与步骤

a.拆下水泵。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“水泵-拆卸和安装”。

1.从水泵(3)的机盖(2)上拆下调整螺钉(1)。拆下机盖(2)和水泵(3)之间的接头。弃置接头。

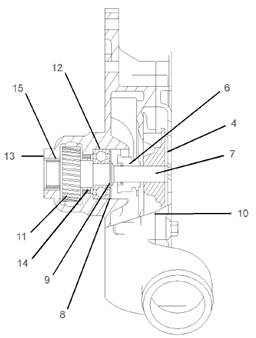

2.在叶轮(4)中现有的孔之间，钻十二个6.35mm(0.25in)的孔。从叶轮(4)上分解零件，以便将一个合适的拉拔器(5)的两条支腿安装到叶轮上。用合适的拉拔器(5)，拆下叶轮(4)。

3.在冷却液密封件(6)上钻三个等距的3.175mm(0.125in)的孔。应将孔穿透朝向叶轮(4)的冷却液密封件(6)的表面。将三个25.4mm(1.00in)长的自攻螺钉插入到钻孔中。将一个合适的杆插到水泵(3)的冷却液进口中。在自攻螺钉的下面使用合适的杆，以便均衡地拉出冷却液密封件(6)，使其与轴(7)脱离。必要时，用一个合适的拉拔器从该轴拔出冷却液密封件的中心套管。

4.拆下外弹性挡圈(8)并且丢掉它。拆下内弹性挡圈(9)并且丢掉它。

5.在一个合适的支架上支撑起水泵(3)壳体的机加工平面(10)。按压轴(7)直至齿轮(11)和轴承(12)从轴上脱离。丢掉轴(7)和轴承(12)。通过水泵(3)壳体的侧面，拆下齿轮(11)。

6.在一个合适的支架上支撑起水泵(3)壳体的机加工平面(13)。在油封(14)上插入一个合适的心轴，并且将油封压出水泵(3)的壳体。油封脱离壳体之后，可以通过水泵(3)壳体的侧面拆下油封(14)。弃置油封(14)。

7.使用一个合适的心轴将滚针轴承(15)从水泵(3)壳体中压出来。弃置滚针轴承(15)。

Perkins1103/1104柴油发动机水泵-组装

Perkins1103/1104柴油发动机水泵组装步骤

1.彻底地清洁水泵(3)的壳体内部。确保轴承(12和15)的孔以及冷却液密封件(6)是清洁和无腐蚀的。

2.检查齿轮(11)是否有任何磨损和/或损坏。必要时，更换齿轮(11)。

3.支撑起水泵(3)壳体的机加工平面(13)。使用一个合适的心轴和适当的压床将一个新的油封(14)压到水泵(3)的壳体里。当油封下表面跟油封凹口下表面平齐的时候，停止将油封(14)压入壳体的操作。

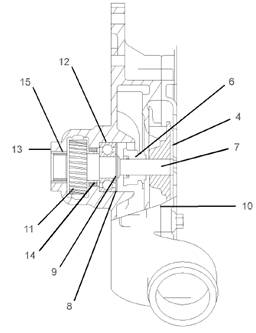

4.通过水泵(3)壳体的侧面安装齿轮(11)。使用一个适当的接头，通过油封(14)将轴(7)按压到齿轮(11)里。不断向齿轮(11)里按压轴(7)，直至齿轮和水泵(3)壳体内部齿轮的壳体顶部之间有一个1.5mm(0.060in)的间隙。

5.使用一个合适的接头，以便将轴承(12)按压到轴承凹口台肩的位置。

6.将一个新的弹性挡圈(8)安装到水泵(3)壳体的凹口里。将一个新的弹性挡圈(9)安装到轴(7)的凹口里。一定要正确地安装两个弹性挡圈(8和9)。

7.在一个合适的支架上支撑起水泵(3)壳体的机加工平面(10)。将滚针轴承(15)压入轴承壳。不断向壳体内按压滚针轴承(15)，直至滚针轴承跟壳体顶面平齐或者滚针轴承在壳体顶面之下最多只有0.5mm(0.020in)。

8.在一个合适的支架上支撑起水泵(3)壳体的机加工平面(13)。

注:避免用手接触到冷却液密封件(6)。冷却液密封件(6)不得沾染上油或者润滑脂。必须只能接触和/或固定冷却液密封件(6)的外法兰盘边缘。

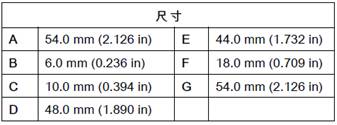

9.制造一个合适的工具，以便将新的冷却液密封件(6)按压到位。应按照图例109和表10中显示的尺寸制作工具。

10.将新的冷却液密封件(6)安装到轴(7)上，冷却液密封件的最大直径应朝着轴承(12)的方向。将冷却液密封件(6)推到轴(7)上，直至冷却液密封件接触到冷却液密封件的沉孔为止。一定要使冷却液密封件(6)和沉孔平直配合。使用一个合适的接头，以便将冷却液密封件(6)按压到沉孔里，直至冷却液密封件的外法兰盘接触到水泵(3)的泵体。在冷却液密封件(10)上保持压力大约10秒钟时间，以便确保冷却液密封件处于就位状态。

11.将叶轮(4)按压到轴(7)上，直至叶轮顶部跟轴的顶部平齐。

12.将一个用于机盖(2)的新接头安装到水泵(3)的泵体上。将机盖(2)安装到水泵(3)上。

13.安装调整螺钉(1)。将调整螺钉(1)拧紧至扭矩为22N·m(16lbft)。

a.安装水泵。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“水泵-拆卸和安装”。
