Perkins1104柴油发动机曲轴后油封-拆卸

Perkins1103/1104柴油发动机曲轴后油封-拆卸

Perkins1103/1104柴油发动机拆卸方法与步骤

a.拆卸飞轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“飞轮-拆卸”。

注:曲轴后油封组件(2)不可维护。如果拆下了曲轴后油封组件(2)，必须更换该组件。

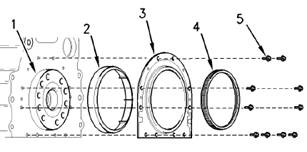

1.拆下曲轴后油封组件(2)的调整螺钉(1)。

2.从缸体上拆下曲轴后油封组件(2)。弃置曲轴后油封组件(2)。

Perkins1103/1104柴油发动机曲轴后油封-安装

Perkins1103/1104柴油发动机曲轴后油封安装方法与步骤

注:曲轴后部密封件和曲轴后部密封件的壳体是作为一个整体组件制造的。使用十个调整螺钉，以便将曲轴后部密封件组件固定到缸体上。

注: Perkins1103/1104柴油发动机曲轴后部密封件组件在制造期间已经润滑。在安装以前，不要润滑密封件或者曲轴法兰盘。

注:检查Perkins1103/1104柴油发动机曲轴后油封，如果油封有一点损坏的迹象，则更换此组件。

注:下列步骤适用于曲轴后油封是替换组件时的情况。

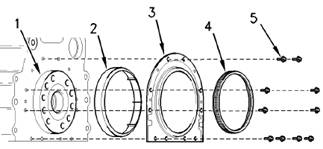

1.确保曲轴法兰(1)保持清洁、干燥，并远离粗糙金属边缘。确保缸体表面和曲轴箱桥接件清洁、干燥。

2.从新曲轴后油封组件(3)上撕掉包装材料。一定要将塑料套管(2)端正地安装在曲轴后部密封(3)组件的密封范围内。随附塑料衬套(2)是为了在把油封唇缘推过曲轴法兰(1)时保护油封唇缘。

3.将曲轴后油封(3)放在曲轴法兰(1)上方，并将塑料衬套(2)连接到曲轴法兰上。

4.确保塑料衬套(2)在曲轴法兰(1)上啮合。均匀地推动曲轴后部密封(3)组件，并且将其平稳地推到曲轴法兰盘(1)上，直至组件靠到缸体上。在这个过程中，将迫使塑料套管(2)脱离曲轴后部密封(3)组件。丢掉塑料套管(2)。

5.转动曲轴后部密封(3)组件，以便将缸体后面板中的调整螺钉孔对准组件中的调整螺钉孔。

6.使用十个调整螺钉(5),将曲轴后部密封(3)组件固定到缸体上，不用拧紧。

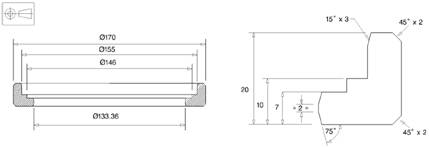

注:Perkins目前没有提供定位工具(4)。参见图131中需要的尺寸以现场制作定位工具(4)。

7.将定位工具(4)安装到曲轴法兰盘(1)和曲轴后部密封(3)组件的上方，以便将组件对准曲轴法兰盘。

8.以1、2、3、4、5、6、7、和10的顺序，并且以22N·m(16lbft)的扭矩，拧紧调整螺钉(5)。参见图132。

9.取下定位工具(4)。拧紧调整螺钉8和9至扭矩为22N·m(16lbft)。参见图132。

a.安装飞轮壳。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“飞轮壳-拆卸和安装”。

b.安装飞轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“飞轮－安装”。
