Perkins1103/1104柴油发动机标准皮带轮安装

Perkins1103/1104柴油发动机标准皮带轮安装

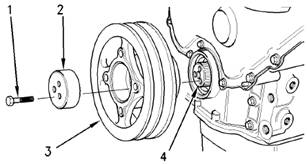

1.清洁皮带轮(3)和止推板(2)。检查皮带轮(3)和止推板(2)是否有任何磨损和损坏。必要时，更换任何损坏的零件。检查皮带轮表面区域是否与曲轴前面的密封件正常地接触。如果存在过度磨损，则可以安装一个承磨衬套。有关详细情形，参见《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴承磨衬套（前）-拆卸和曲轴承磨衬套（后）-安装”。

2.将Perkins1103/1104柴油发动机标准皮带轮(3)放置到曲轴(4)上。

3.用清洁的发动机机油润滑调整螺钉(1)的螺纹和螺栓肩。将止推块(2)就位，并且安装调整螺钉(1)。均匀拧紧调整螺钉至最终扭矩为115N·m(85lbft)。

4.再次以同样的扭矩拧紧每个调整螺钉(1)，以便确保调整螺钉仍然处于要求的扭矩。

非标准皮带轮的拆卸和安装（如果配备）

拆卸和安装非标准皮带轮有两种程序。一种程序在不更换曲轴的时候使用。第二种程序在更换曲轴之前拆卸非标准皮带轮的时候使用。

当不更换曲轴的时候，拆卸非标准皮带轮

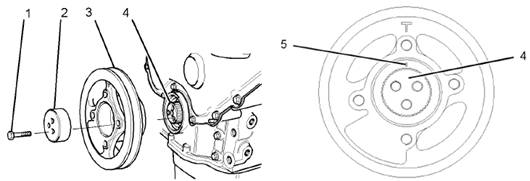

1.拆下调整螺钉(1)，然后拆下止推板(2)。

2.在曲轴(4)的前面作一个标记，将其与皮带轮(5)上的标记对齐。

3.从曲轴(4)上拆下皮带轮(3)。

当不更换曲轴的时候，安装非标准皮带轮

1.清洁皮带轮(3)和止推板(2)。检查皮带轮(3)和止推板(2)是否有任何磨损和损坏。必要时，更换任何损坏的零件。检查皮带轮表面区域是否与曲轴前面的密封件正常地接触。如果存在过度磨损，则可以安装一个承磨衬套。有关详细情形，参见《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴承磨衬套（前）-拆卸和曲轴承磨衬套（后）-安装”。

2.用曲轴(4)前面的标记对准皮带轮(5)上的标记，然后在曲轴上安装皮带轮。

3.用清洁的发动机机油润滑调整螺钉(1)的螺纹和螺栓肩。将止推块(2)就位，并且安装调整螺钉(1)。均匀拧紧调整螺钉至最终扭矩为115N·m(85lbft)。

4.再次以同样的扭矩拧紧每个调整螺钉(1)，以便确保调整螺钉仍然处于要求的扭矩。

当更换曲轴的时候，拆卸非标准皮带轮

1.拆下调整螺钉(1)，然后拆下止推板(2)。

2.从曲轴(4)上拆下皮带轮(3)。

当更换曲轴的时候，安装非标准皮带轮

1.清洁皮带轮(3)和止推板(2)。检查皮带轮(3)和止推板(2)是否有任何磨损和损坏。必要时，更换任何损坏的零件。检查皮带轮表面区域是否与曲轴前面的密封件正常地接触。如果存在过度磨损，则可以安装一个承磨衬套。有关详细情形，参见《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴承磨衬套（前）-拆卸和曲轴承磨衬套（后）-安装”。

2.将第1缸活塞置于其上止点位置。请参阅《测试和调整》,“查找1号活塞上止点位置”。

3.用顶部的“T”标记(8)对准前面的皮带轮。在皮带轮中的顶部和底部螺纹孔里安装临时导向销(9)。请参考图147。

4.用顶部的“T”标记(8)对准皮带轮，并且与发动机的中心线成一直线，然后在曲轴上安装皮带轮。使用一个合适的直尺(7)靠在导向销(9)上，以协助皮带轮的校准。

注:皮带轮最多可以顺时针方向或者逆时针方向旋转4度，以便用曲轴上的花键对准皮带轮中的花键。这在可接受的限值范围之内。

5.拆下直尺(7)和两个导向销(9)。

6.用清洁的发动机机油润滑调整螺钉(1)的螺纹和螺栓肩。将止推块(2)就位，并且安装调整螺钉(1)。均匀拧紧调整螺钉至最终扭矩为115N·m(85lbft)。

7.再次以同样的扭矩拧紧每个调整螺钉(1)，以便确保调整螺钉仍然处于要求的扭矩。

a.安装V形皮带。请参阅本《Perkins1103/1104柴油发动机解体和组装》,“V形皮带-拆卸和安装”。
