Perkins1103/4柴油发动机齿轮总成

Perkins1103/1104柴油发动机齿轮总成(前)-拆卸

Perkins1103/1104柴油发动机齿轮总成拆卸方法与步骤

a.卸下壳体（前）盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

典型示例（Delphi燃油泵驱动齿轮）

注:必须小心操作，确保在喷油泵和/或喷油泵齿轮的拆卸过程中不会改变喷油泵正时。仔细地遵照相应的说明，拆卸喷油泵和/或喷油泵齿轮。

注:如有必要，拆卸预热塞以使曲轴更自如地转动。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“预热塞-拆卸和安装”。

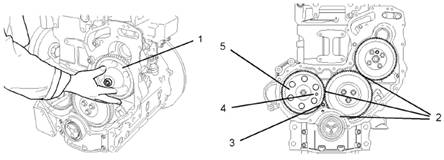

1.将曲轴转动至上止点。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“确定1号活塞的上止点位置”。用手逆时针方向向喷油泵齿轮(1)施加足够的压力来消除齿轮的齿隙(2)。标记每个齿轮的方位以便于安装。

注:正时销用于在上止点对发动机正时。正时销是一个开口销。不要用过大的力安装正时销。不要在维修期间用正时销锁定发动机。

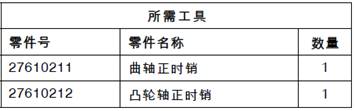

2.将27610211曲轴正时销(3)穿过壳体（前），插入曲轴连接臂。将27610212凸轮轴正时销(4)穿过凸轮轴齿轮(5)，插入壳体（前）。

3.拆卸摇臂轴。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“摇臂轴和推杆-拆卸”。

注:继续下一步前，必须锁定喷油泵。

注:Perkins三缸发动机可以配备DelphiDP210或DelphiDPG喷油泵。

注:Perkins四缸发动机可以配备DelphiDP210、DelphiDPA或BoschEPVE喷油泵。不同类型的喷油泵用不同的步骤锁定喷油泵轴。

仅限于Perkins四缸发动机

4.为了锁定BoschEPVE喷油泵，松开锁紧螺钉(6)并拆下垫圈(7)。将锁紧螺钉(6)拧紧至扭矩31N·m(23lbft)。

三缸和Perkins四缸发动机

5.为了锁定DelphiDP210喷油泵，松开锁紧螺钉(8)并移动垫圈(9)。确保此时垫圈(9)可绕锁紧螺钉(8)转动，并将锁紧螺钉拧紧至扭矩17N·m(12lbft)。

6.松开螺母(10)。将带有两个支腿的适当的拉拔器(11)穿过两个孔(12)安装到喷油泵齿轮(1)中。拧紧拉拔器(11)以从喷油泵处松开齿轮(1)。拆卸螺母(10)、齿轮(1)和拉拔器(11)。

7.拆卸凸轮轴齿轮(5)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“凸轮轴齿轮-拆卸和安装”。

8.拆下惰轮齿轮(13)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“惰齿轮-拆卸和安装”。

9.如有必要，卸下曲轴齿轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴齿轮-拆卸和安装”。

Perkins1103/1104柴油发动机齿轮总成(前)-安装

Perkins1103/1104柴油发动机齿轮总成安装方法与步骤

注:在本步骤指示解锁喷油泵轴之前喷油泵轴必须保持在锁定位置。

1.如有必要，安装曲轴齿轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴齿轮-拆卸和安装”。

2.彻底清洁前壳体。

3.彻底清洁并检查前齿轮总成的所有部件。如有必要，更换前齿轮总成所有磨损和/或损坏的部件。

4.确保1号活塞仍然处在上止点。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“确定1号活塞的上止点位置”。

Perkins1103/1104柴油发动机齿轮总成典型示例（Delphi喷油泵驱动齿轮）

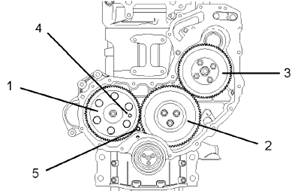

5.安装凸轮轴齿轮(1)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“凸轮轴齿轮-拆卸和安装”。

6.安装惰齿轮(2)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“惰齿轮-拆卸和安装”。

7.确保惰齿轮(2)与凸轮轴齿轮(1)正确啮合。

Perkins1103/1104柴油发动机齿轮总成典型示例（Bosch喷油泵驱动齿轮）

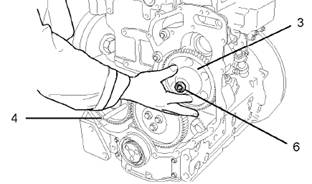

8.将喷油泵齿轮(3)安装到喷油泵轴上。确保喷油泵齿轮(3)与惰齿轮(2)正确啮合。安装垫圈和螺母(6)并用手拧紧。

9.在逆时针方向用手向喷油泵齿轮(3)施加压力，以消除齿轮(1)、(2)和(3)的齿隙。拧紧螺母(6)至扭矩为24N·m(18lbft)。

10.确保对准齿轮(1)、(2)和(3)上的所有正时标记。

注:Perkins三缸发动机可以配备DelphiDP210或DelphiDPG喷油泵。

注:Perkins四缸发动机可以配备DelphiDP210、DelphiDPA或BoschEPVE喷油泵。不同类型的喷油泵用不同的步骤锁定喷油泵轴。

仅限于Perkins四缸发动机

11.松开锁定的喷油泵轴。为了解锁BoschEPVE喷油泵轴，松开锁紧螺钉(7)并安装垫圈(8)。以(12N·m)7lbft(扭矩拧紧锁紧螺钉)9，使其抵到垫圈(8)上。

三缸和Perkins四缸发动机

12.为了解锁DelphiDP210喷油泵轴，松开锁紧螺钉(9)并移动垫圈(10)。以12N·m(9lbft)扭矩拧紧锁紧螺钉(9)，使其抵到垫圈(10)上。

13.拧紧螺母(6)至增大的扭矩90N·m(66lbft)。请参考图160。

14.拆卸正时销(4)和(5)。请参考图159。

15.检查喷油泵齿轮(3)的齿隙值。更多信息，请参阅《技术参数手册》,“前齿轮总成”。

16.检查惰齿轮(2)的轴向间隙。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“惰齿轮-拆卸和安装”以及《技术参数手册》,“前齿轮总成”，了解更多信息。

17.检查惰齿轮(2)的齿隙值。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“惰齿轮-拆卸和安装”以及《技术参数手册》,“前齿轮总成”，了解更多信息。

18.检查凸轮轴齿轮(1)的轴向间隙。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“凸轮轴齿轮-拆卸和安装”。

19.检查凸轮轴齿轮(1)的齿隙值。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“凸轮轴齿轮-拆卸和安装”以及《技术参数手册》,“前齿轮总成”，了解更详细资料。

20.用清洁的发动机机油每个齿轮。

a.安装壳体（前）盖。请参阅《Perkins1103/1104柴油发动机解体和组装》,“壳体（前）盖-拆卸和安装”。

b.安装预热塞。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“预热塞-拆卸和安装”。

c.安装摇臂轴。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“摇臂轴和推杆-安装”。
