Perkins1103/ 4柴油发动机惰齿轮拆卸方法与步骤

Perkins1103/1104柴油发动机惰齿轮-拆卸和安装

Perkins1103/ 4柴油发动机惰齿轮拆卸方法与步骤

a.如果以前没有拆卸前盖，将其拆下。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

注:Perkins三缸发动机可以配备DelphiDP210或DelphiDPG喷油泵。

注:Perkins四缸发动机可以配备DelphiDP210、DelphiDPA或BoschEPVE喷油泵。不同类型的喷油泵用不同的步骤锁定喷油泵轴。

Perkins1103/1104柴油发动机惰齿轮典型示例（Bosch喷油泵驱动齿轮）

Perkins1103/1104柴油发动机惰齿轮典型示例（Delphi喷油泵驱动齿轮）

1.确保1号汽缸在其压缩冲程的上止点位置。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“确定1号活塞的上止点位置”。用手逆时针方向向喷油泵齿轮(1)i施加足够的压力来消除齿轮的齿隙(2)。标记每个齿轮的方位以便于安装。

注:正时销用于在上止点对发动机正时。正时销是一个开口销。不要用过大的力安装正时销。不要在维修期间用正时销锁定发动机。

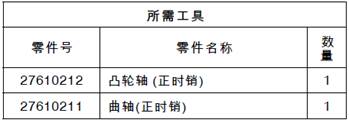

2.如果以前没有安装正时销，将27610211曲轴正时销(3)穿过前壳体插入曲轴连接臂中。如果以前没有安装正时销，将27610212凸轮轴正时销(4)穿过凸轮轴齿轮(5)并插到前壳体中。

3.如果以前没有拆卸摇臂轴，将其拆下。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“摇臂轴和推杆-拆卸”。

4.如果以前没有拆下喷油泵齿轮(1)，将其拆下。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“前齿轮总成-拆卸”。

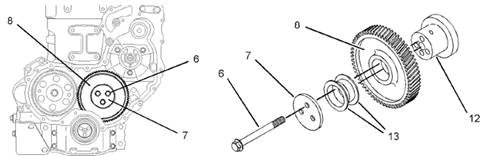

5.从惰齿轮(8)拆下三个调整螺钉(6)。从惰齿轮(8)拆下板(7)。

标准Perkins1103/1104柴油发动机惰齿轮组件

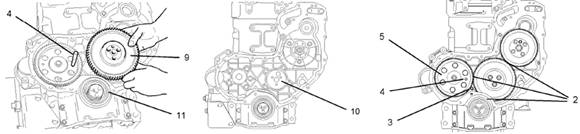

6.从缸体凹槽(10)中拆下惰齿轮(8)的组件(9)。向前移动组件时，必须将组件(9)吊到曲轴前油封(11)壳体的上方。

7.解体惰齿轮(8)的组件(9)和轮毂。为了解体标准组件(9)，将轮毂(12)滑出惰齿轮(8).检查惰齿轮(8)中的衬套(13)有无磨损或损坏。如有必要，从惰齿轮(8)的每侧拆下衬套(13)。

重型Perkins惰齿轮组件

8.为了解体重型惰齿轮组件，将轮毂(12)推压出轴承组件(16)。从惰齿轮(8).拆下簧圈(14)和止推垫圈(15)。如果轴承组件(16)磨损和/或损坏，将轴承组件滑出惰齿轮(8)。弃置轴承组件(16)。拆卸簧圈(17)和止推垫圈(18)。

Perkins1103/1104柴油发动机惰齿轮安装方法与步骤

1.清洁并检查在以前步骤中拆卸的所有部件。如有必要，更换所有磨损和/或损坏的部件。

Perkins典型示例（Delphi喷油泵驱动齿轮）

注:正时销用于在上止点对发动机正时。正时销是一个开口销。不要用过大的力安装正时销。不要在维修期间用正时销锁定发动机。

2.确保1号气缸仍处在其压缩冲程的上止点位置。如有必要，请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“查找1号活塞的上止点位置”。确保安装了曲轴正时销(3)和凸轮轴正时销(4)。

注:组装惰齿轮和轮毂的组件(9)时，确保惰齿轮(8)上的标记(19)朝向发动机前端。

标准惰齿轮组件

3.组装惰齿轮和轮毂的组件(9)。为了组装标准组件，如果以前拆下了衬套(13)，将新衬套压入惰齿轮(8)。用清洁的发动机机油润滑轮毂(12)。将轮毂(12)滑入惰齿轮(8)。确保机油孔(20)在轮毂(12)顶部以及标记(19)在惰齿轮(8)前部。

重型惰齿轮组件

注:新轴承组件(16)随附有防护套。不要拆卸防护套。防护套可防止滚柱从滚柱轴承掉出。

4.为了组装重型惰齿轮，将簧圈(17)装入惰齿轮(8)的背面。将惰齿轮(8)的背面放置在干净、平坦的表面上。将止推垫圈(18)穿过惰齿轮(8)安装到簧圈(17)上。确保轴承组件(16)的法兰表面朝向底部，而防护套仍然保持在原位。将新轴承组件(16)嵌入惰齿轮(8)中。将新轴承组件(16)压入惰齿轮(8)，直到轴承组件接触止推垫圈(18)。将轴承组件(16)压入惰齿轮(8)后，防护套仍然保持在惰齿轮顶面。弃置保护衬套。安装止推垫圈(15)和簧圈(14)。用清洁的发动机机油轻轻润滑轮毂(12)。将轮毂(12)压入惰齿轮(8)。

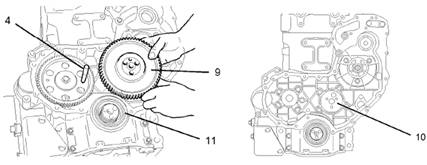

5.将惰齿轮和轮毂的组件(9)吊到曲轴前油封(11)壳体的上方，并将轮毂嵌入缸体的凹槽(10)中。

注:确保油孔(20)位于轮毂(12)顶部。

注:确保惰齿轮组件(9)的标记(19)与凸轮轴齿轮和曲轴齿轮的标记对齐。参见图171。

6.将板(7)的孔与轮毂(12)的孔对齐。将调整螺钉(6)穿过板(7)并装入轮毂(12)中。

7.将调整螺钉(6)均匀拧紧至扭矩44N·m(32lbft)。

8.检查惰齿轮的轴向间隙。有关更多信息，参见图177和《技术参数手册》,“前齿轮总成”。

9.检查惰齿轮和凸轮轴齿轮之间的齿隙。有关更多信息，参见图178和《技术参数手册》,“前齿轮总成”。

10.检查惰齿轮和曲轴齿轮之间的齿隙。更多信息，请参阅《技术参数手册》,“前齿轮总成”。

注:Perkins三缸发动机可以配备DelphiDP210或DelphiDPG喷油泵。

注:Perkins四缸发动机可以配备DelphiDP210、DelphiDPA或BoschEPVE喷油泵。不同类型的喷油泵用不同的步骤锁定喷油泵轴。

11.安装喷油泵齿轮。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“前齿轮总成-安装”。

12.拆卸曲轴正时销(3)和凸轮轴正时销(4)。

13.使用清洁的发动机机油稍加润滑所有的齿轮。

a.安装摇臂轴。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“摇臂轴和推杆-安装”。

b.如果以前拆下了预热塞，将其安装上。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“预热塞-拆卸和安装”。

c.安装壳体（前）盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。

壳体（前）-拆卸

拆卸方法与步骤

a.将冷却液排入适当的容器中，以便保存或处理。

b.拆下风扇驱动装置。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“风扇驱动装置-拆卸和安装”。

c.如有必要，拆下交流发电机。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“交流发电机-拆卸”。

d.拆下喷油泵。参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“喷油泵–拆卸”中的相应喷油泵。

e.拆卸发动机油底壳。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“发动机油底壳-拆卸和安装”。

f.拆下前齿轮总成。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“前齿轮总成-拆卸”。

1.拆下调整螺钉(1)。从缸盖上卸下旁通管(2)。从旁通管(2)上取下O形圈。弃置O形圈。

2.拆下将前壳体(5)固定至缸体的调整螺钉(3)和调整螺钉(4)。

3.卸下前壳体(5)。从缸体和前齿轮室(5)上拆下接头(6)。

4.从前齿轮室(5)的后面拆下接头(7)。

5.从凸轮轴(9)上拆下止推垫圈(8)。

Perkins1103/1104柴油发动机壳体（前）-安装

安装方法与步骤

注:三缸和Perkins四缸发动机的安装方法与步骤相似。图示为Perkins四缸发动机。

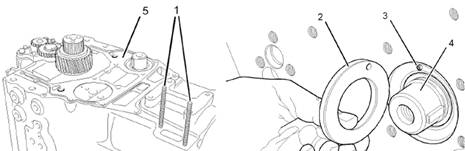

1.彻底清洁缸体上前齿轮室的配合面。将两个临时用双头螺柱(1)装入缸体中。确保止推垫圈(2)与空心定位销(3)对齐。将止推垫圈安装到凸轮轴(4)上。将新的接头(5)安装到缸体上。

2.彻底清洁前齿轮室(6)。尤其要清洁前齿轮室(6)的配合面。检查前齿轮室(6)有无磨损和损坏。如有必要，更换前壳体(6)。

注:如果要更换前齿轮室(6)，还需安装封口塞，将其安装到前齿轮室中应使用适当的密封胶密封。

3.将新接头(7)安装到前齿轮室(6)上。

Perkins1103/1104柴油发动机壳体典型示例

4.将27610216对中工具(8)装入缸体凹槽中。将前齿轮室(6)安装到缸体上。

5.安装调整螺钉(9)。用手拧紧调整螺钉(9)。除有临时用双头螺柱(1)的两个孔外，安装调整螺钉(10)。用手拧紧调整螺钉(10)。拆下两个临时用双头螺柱(1)。安装其余的调整螺钉(10)。用手拧紧其余的两个调整螺钉(10)。

6.将前齿轮室(6)与缸体(11)下加工面对齐。使用适当的直尺和塞尺，检查对中度(11)公差。更多信息，请参阅《技术参数手册》,“壳体（前）和壳体（前）盖”。

7.对中度符合公差要求时，拧紧调整螺钉(9)和调整螺钉(10)至扭矩为22N·m(16lbft)。取下定位工具(8)。

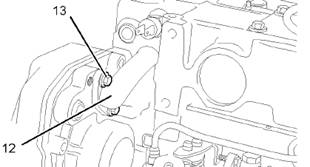

8.将新O形圈安装到旁通管(12)上。在O形圈上涂抹POWERPART21820221红色橡胶润滑脂。将旁通管(12)安装到缸盖中。安装调整螺钉(13)。

a.安装前齿轮总成。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“前齿轮总成-安装”。

b.安装发动机油底壳。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“发动机油底壳-拆卸和安装”。

c.安装喷油泵。参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“喷油泵–安装”中的相应喷油泵。

d.如果之前拆下过交流发电机，安装交流发电机。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“交流发电机-安装”。

e.安装风扇驱动装置。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“风扇驱动装置-拆卸和安装”。

f.在合适的时机，加满冷却系统。

附件驱动-拆卸和安装

Perkins1103/1104柴油发动机壳体拆卸方法与步骤

1.拆下调整螺钉(1)和前盖(2)。

2.拆下内六角螺钉(3)和(4)。从前壳体(6)的后面板拆下附助驱动组件。

3.拆下弹性挡圈(5)。

4.将前壳体(6)的法兰盘放置到一个合适的支座上。从前壳体(6)推压出齿轮(7)以及轴承(8和9)的组件。为了从齿轮(7)拆下轴承(8和9)，使用一个合适的拉拔器。

5.从前壳体(6)拆下O形圈(10)，并且丢掉这个O形圈。

Perkins1103/1104柴油发动机壳体安装方法与步骤

1.检查齿轮(7)的齿和花键、轴承(8和9)、弹性挡圈(5)以及前壳体(6)中弹性挡圈凹槽的磨损和损坏情况。更换任何磨损或者损坏的零件

2.将一层少量、连续的(11)21820603POWERPARTRetainer（耐油）涂到轴承(9)的外表面上。将前壳体(6)的前法兰放置到一个合适的支座上。按压轴承(9)的外座圈，直至轴承靠到前壳体(6)中轴承的凹口前面。清除所有多余的密封胶。

3.将一层少量、连续(12)的21820603POWERPARTRetainer（耐油）涂到轴承(9)的内表面上。将轴承(9)内座圈的正面放置到一个合适的支座上。将齿轮(7)较小的轴按入轴承(9)中，使齿轮的肩抵到轴承上。清除所有多余的密封胶。

4.将一层少量、连续(14)的21820603POWERPARTRetainer（耐油）涂到轴承(8)的外表面上。将一层少量、连续(13)的21820603POWERPARTRetainer（耐油）涂到轴承(8)的内表面上。确保轴承(9)内座圈的前面仍在一个合适的支座上。将轴承(8)按压到齿轮(7)的较大轴上，直至轴承(9)靠到齿轮的肩上。清除所有多余的密封胶。

5.将弹性挡圈(5)安装到前壳体(6)中的凹槽里。确保卡环(5)在凹槽中的位置正确。

Perkins1103/1104柴油发动机壳体典型示例

6.参见图例190，并且检查惰轮和齿轮(7)之间的齿隙。齿隙应为0.11mm(0.004in)至0.17mm(0.007in)。

7.用21820221POWERPARTRedRubberGrease轻轻润滑一下新的O形密封圈(10)，并且将这个O形密封圈安装到前壳体(6)中的凹口里。使用清洁的发动机机油稍加润滑轴承(8)、轴承(9)和齿轮(7)。

8.使用内六角螺钉(3和4)，将附件驱动组件安装到前壳体(6)的后面。拧紧六角头螺钉至扭矩为22N·m(16lbft)。

9.使用调整螺钉(1)，安装前盖(2)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“壳体（前）盖-拆卸和安装”。
