Perkins1103/1104柴油发动机摇臂轴和推杆

Perkins1103/1104柴油发动机摇臂轴和推杆-安装

Perkins1103/1104柴油发动机摇臂轴和推杆安装方法与步骤

注:三缸和Perkins四缸发动机的安装方法与步骤相似。图示为Perkins四缸发动机。

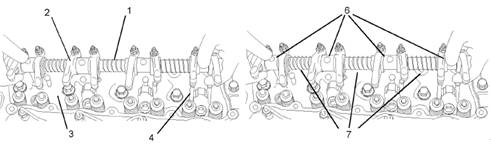

Perkins1103/1104柴油发动机摇臂轴和推杆典型示例

1.用清洁的发动机机油润滑推杆(4)的两端。安装推杆(4)。

注:确保推杆(4)装入原有位置中并且在气门挺杆中就位。

2.如果解体过摇臂轴组件，将27610227摇臂组装工具(6)固定在摇臂(2)外周，以轻微压缩弹簧(7)。在重新组装期间，摇臂(2)必须保持远离缸盖(3)的机加工面。

3.松开各个摇臂(2)上的螺母(8)和调整螺钉(9)。这有助于避免在摇臂轴安装过程中气门弯曲或推杆弯曲。

Perkins1103/1104柴油发动机摇臂轴和推杆典型示例

注:摇臂轴组件(1)的摇臂轴不对称。摇臂轴的前端有一个加工平面(10)。确保加工平面(10)朝上并朝向发动机前端。

4.将摇臂轴组件(1)放置在缸盖(3)上。

5.将梅花螺钉(5)装入摇臂轴(3)中。

注:最长的梅花螺钉(5)必须安装在缸盖前部的孔(11)中。

6.确保调整螺钉(9)在推杆(4)两端正确就座。

7.交替地拧紧梅花螺钉(5)。从中央向外侧逐渐拧紧。拧紧torx螺钉(5)至扭矩为35N·m(26lbft)。

8.从摇臂轴组件(1)上取下摇臂组装工具(6)。

9.调整进气门间隙至0.20mm(0.008in)、排气门间隙至0.45mm(0.018in)。请参阅《Perkins1103/1104柴油发动机测试和调整手册》,“发动机气门间隙-检查/调整”，了解气门间隙调整的更多信息。

a.安装气门机构罩盖。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“气门机构罩盖-拆卸和安装”。
