Perkins1103/1104柴油发动机曲轴齿轮拆卸方法与步骤

Perkins1103/1104柴油发动机曲轴齿轮拆卸方法与步骤

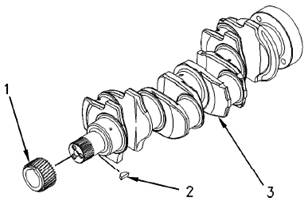

Perkins1103/1104柴油发动机曲轴齿轮典型示例

注:曲轴齿轮(1)可能在曲轴(3)上与其滑动配合。如果将曲轴(3)安装在发动机内，先使用一个合适的工具，以确保曲轴齿轮(1)不是滑动配合，然后再从发动机上拆除曲轴。

1.如果曲轴齿轮(1)在曲轴(3)上与其滑动配合，使用一个合适的工具，拆下曲轴齿轮并且继续进行步骤4。

2.如果曲轴齿轮(1)在曲轴(3)上不与其滑动配合，则从发动机上拆下曲轴。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴-拆卸”。

3.使用合适的工具从曲轴(3)拆下曲轴齿轮(1)。

4.从曲轴(3)上拆下键(2)。

Perkins1103/1104柴油发动机曲轴齿轮安装方法与步骤

Perkins1103/1104柴油发动机曲轴齿轮典型示例

1.彻底地清洁曲轴齿轮(1)的曲轴(3)上的轴颈和键(2)的键槽。检查曲轴齿轮(1)的轴颈、键槽和键是否有任何磨损以及损坏。必要时，更换任何损坏的零件。

2.将键(2)安装到曲轴(3)中的键槽里。

注:曲轴齿轮(1)可能在曲轴(3)上与其滑动配合。

3.检查曲轴齿轮(1)在曲轴(3)上是否与其滑动配合。如果曲轴齿轮(1)在曲轴(3)上与其滑动配合，继续进行步骤5。

注:确保仅加热了曲轴齿轮(1)。不要直接地加热曲轴(3)。

注:一定要穿合适的工作服，以便处理加热的曲轴齿轮。

4.如果曲轴齿轮在曲轴上不与其滑动配合，在一个烤箱里将曲轴齿轮加热到200°C(392°F)。

5.安装时，确保曲轴齿轮(1)的肩朝向曲轴(3)的前面。将曲轴齿轮(1)安装到曲轴(3)和键(2)上。

a.如果曲轴已经从发动机上拆除，请在一个合适的时间安装曲轴(3)。请参阅本《Perkins1103/1104柴油发动机解体和组装手册》,“曲轴-安装”。
