调压器输出模块为一功率放大器。该模块用以放大从PCC传来的脉冲宽度调制（PWM）信号，以驱动励磁机绕组。由永久励磁发电机（PMG）的输出通过本模块以放大脉冲宽度调制（PWM）信号。

康明斯柴油发电机组PCC3100发电机组调压板输出模块A37接线头功能介绍

调压器输出模块共有2组接线头功能介绍，它们分别如下：

J7连接到发动机线束（控制器）

J7接线：

灰色调压器输入信号（+）

白色调压器输入信号（-）

蓝色B+输入（运行信号）

紫色接地输入

绿色/黄色起动输入

黑色起动电磁线圈

J10连接到发动机线束（输出）

J10接线：

绿色永久励磁发电机（PMG）A相

黄色永久励磁发电机（PMG）B相

橘色永久励磁发电机（PMG）C相

红色X（励磁＋）输出

棕色XX（励磁－）输出

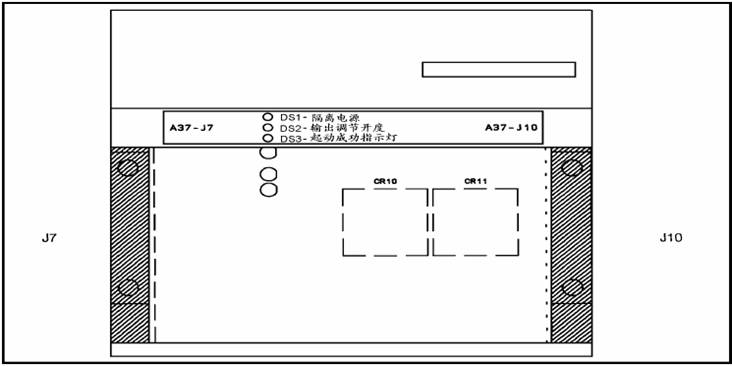

康明斯柴油发电机组PCC3100发电机组调压板输出模块A37指示灯（LED）说明

调压器输出模块共有3组指示灯（LED），分别显示下列状态：

DS1当调压器隔离电源正在工作时该指示灯亮（绿色）

DS2输出调节开度–负载增加时变亮–更大开度（淡黄色）。PWM信号的开度范围为0-60%。因为一般情况下均低于10%，因此开度指示指示灯（LED）通常在微亮状态。

DS3起动成功指示灯亮（绿色）。在转速达到

850RPM，并且感应到PMG电压大于105VRMS，起动马达脱开，起动成功。
