本节介绍发电机组的一般操作,发电机组的具体操作步骤及注意事项请严格按操作手册要求实行。

康明斯柴油发电机组PCC3100发电机组控制器操作操作顺序

当康明斯柴油发电机组PCC3100发电机组智慧型数码式控制盘处于自动模式（AUTO）时，在接收到来自远程控制装置的信号后，它将使发电机组起动。智慧型数码式控制盘将发出一个起动马达起动信号并确认发动机正在运转。智慧型数码式控制盘将向发动机提供足够的燃油以加速到起动马达脱离转速。在达到这一速度后，控制盘将使发电机组加速到额定转速并达到额定电压。

在达到额定转速和电压后，智慧型数码式控制盘检查系统的母排电压。如果没有母排电压，它将等待来自最快达标侦测传感器的脉冲信号。在接收到脉冲信号后，控制盘将发出并联断路器闭合信号。

如果有母排电压，智慧型数码式控制盘将检查是否具有正确的相序，将发电机组调整到母排电压和频率水平，然后使发电机组与系统母排同步。

当达到同步状态时，控制盘将发送一个并联断路器闭合信号。当并联断路器闭合时，发电机组将按一定的比例承受系统母排上的总负载。

康明斯柴油发电机组PCC3100发电机组接电/备用模式

康明斯柴油发电机组PCC3100发电机组备用模式

在备用模式（数字电路板上的选择开关S5处于右边位置，发电机组不运转），控制盘操作软件不起作用，前端面板上的指示灯（LED）及显示屏均不显示。

当康明斯柴油发电机组PCC3100发电机组接到运行信号，或从远程遥控开关接到以下8个“唤醒”输入中的任何一个时，操作软件初始化，前控制面板通电。

康明斯柴油发电机组PCC3100发电机组唤醒信号包括：

􀁺紧急停机

􀁺低冷却液位

􀁺低冷却液温度

􀁺低燃油位

􀁺用户自定义故障输入2和3

􀁺运行/停机/自动（Run/Off/Auto）选择开关转到运行（Run）位置

􀁺自动模式下接到遥控起动信号

􀁺自我侦测键（SelfTest）

当需要操作或检查功能显示时，按下然后放开自我侦测键，PCC将初始化操作软件并允许操作功能显示面板，如果30秒内没有选择任何功能，控制盘将自动断电。

康明斯柴油发电机组PCC3100发电机组接电模式

在接电模式（数字电路板上的选择开关S5处于左边位置），PCC将初始化操作软件，并允许操作功能显示面板。（图3-1给出了S5的位置）。控制盘将一直带电直到S5开关扳向备用模式为止。

建议在所有应用中始终将S5开关设在接电模式位置，除非不能提供辅助蓄电池充电。

静电放电将损坏电路板，当接触电路板或接插晶片，或者在拆卸或连接线束接线头功能介绍时，请预先戴好手腕型接地环带。

康明斯柴油发电机组PCC3100发电机组前端面板功能介绍

康明斯柴油发电机组PCC3100发电机组前端面板

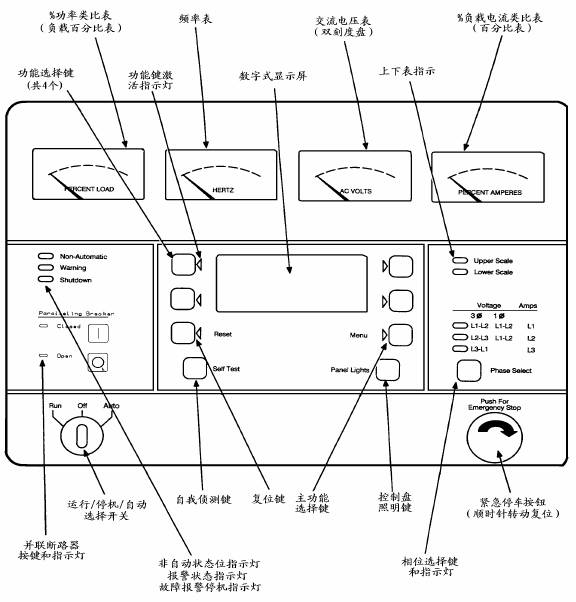

图2-1显示了前端面板的外形。

康明斯柴油发电机组PCC3100发电机组交流电压表：双刻度盘仪表，显示交流电压。测量刻度盘通过上下表盘指示灯指示使用的测量刻度。

交流电流类比表：以最大额定电流的百分比指示电流输出（电流百分比指示以0.8PF为基础）。

功率类比表：以额定负载的百分比指示3相交流输出功率。

频率表：指示发电机的输出频率，以赫兹为单位。

上下表盘指示灯：指示交流电压表使用的测量刻度。

数字式显示屏：两行/每行16字符数字式显示屏，用于功能操作系统，结合显示屏功能选择键和主功能选择键使用。参考本章后面的功能树。显示屏也同时显示报警与报警停机信号。

显示屏功能选择键：4个瞬间按键，在数字式显示屏每侧各有2个，用以进入多种功能选项和调整发电机组参数，当按键可以使用时将有一绿色箭头灯在旁指示（表示该按键可以使用）。
