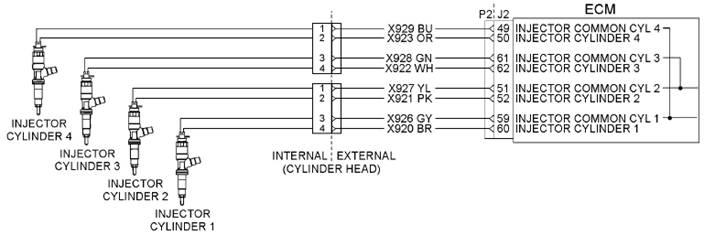

Perkins1204e喷油器电磁阀的电路的原理图

Perkins1204e喷油器电磁阀的电路的原理图

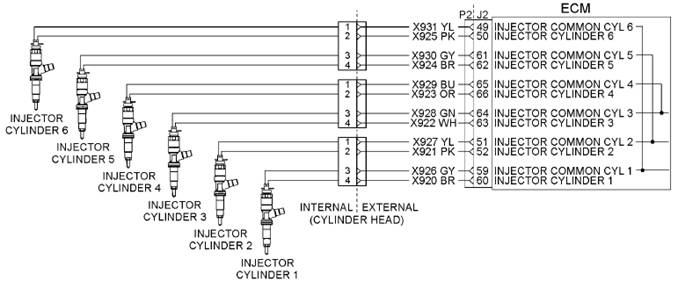

1206e-e66发动机喷油器电磁阀原理图

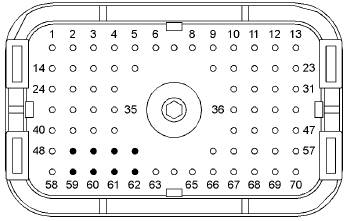

Perkins1204e-e44发动机电磁阀对喷油器P2连接器的引脚位置

（60）供应（1缸）

（59）返回（1缸）

（52）供应（2缸）

（51）返回（2缸）

（62）供应（3缸）

（61）返回（3缸）

（50）供应（4缸）

（49）返回（4缸）

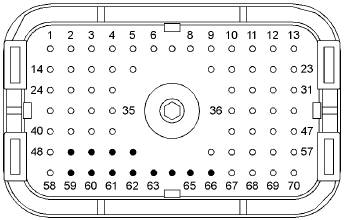

Perkins 1206E-E66发动机电磁阀对喷油器P2连接器的引脚位置

（60）供应（1缸）

（59）返回（1缸）

（52）供应（2缸）

（51）返回（2缸）

（63）供应（3缸）

（64）返回（3缸）

（66）供应（4缸）

（65）返回（4缸）

（62）供应（5缸）

（61）返回（5缸）

（50）供应（6缸）

（49）返回（6缸）

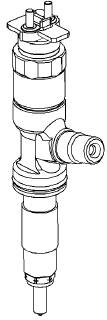

Perkins1204e-e44tta和1206e-e66ta喷油器的典型外型图

喷油器电磁阀测试”启动发动机。允许发动机预热到正常的操作温度。

停止发动机。

D.把按键开关的位置。

访问“喷油器电磁测试”通过访问下列显示屏幕：

“诊断”

“诊断试验”

“喷油器电磁试验”

激活测试。

注：不要混淆“喷油器电磁测试”与“缸器测试”。“缸孔“测试”是用来切断燃油到一个特定的汽缸当发动机运转时。“喷油器电磁阀测试”来驱动喷油器电磁阀，发动机不运转。

结果：

所有钢瓶都显示“好”，没有一个电子故障与喷油器在这个时候。

维修：使用电子维修工具清除所有日志诊断代码。返回发动机服务。

停止。

•不确定——打开——注意说明的钢瓶“公开”。着手测试步骤3。

•不确定-短-注意说明“短”。着手测试步骤4。

维修步骤3。检查线束之间的线束电解加工和气缸盖开路

电击危险。电子装置喷油器使用直流电压。电解加工发送此电压到电子装置喷油器。不要进来与电子线束接头的接触当发动机运转时，单位喷油器。

未能遵循这条指令可能会导致人身伤害或死亡。

A.打开开关到OFF位置。一个强大的触电是目前如果按键开关不关。

断开可疑喷油器接头从气缸盖。

C.将开关的位置。

制造一个跨接导线100毫米（4英寸）长电线两端的端子。

把一头插入到接线端子上。为供应到故障点。插入其他结束的跨接线端子故障点的回流回路。

执行“喷油器电磁阀测试”至少2倍。

重复此测试为每个怀疑喷油器。停止在“喷油器电磁试验”前处理跳线。

结果：

电子服务工具显示“目前的上述正常“为气缸与跳线电解加工与气缸盖之间的线束是好的。电解加工是可以的。着手测试步骤5。

电子服务工具不显示“当前正常”为气缸跳线线，电解加工之间有故障气缸盖。着手测试步骤6。

维修步骤4。检查线束之间的线束电解加工和气缸盖短路

电击危险。电子装置喷油器使用直流电压。电解加工发送此电压到电子装置喷油器。不要进来与电子线束接头的接触当发动机运转时，单位喷油器。

未能遵循这条指令可能会导致人身伤害或死亡。

A.打开开关到OFF位置。一个强大的触电是目前如果按键开关不关。

断开可疑喷油器接头从气缸盖。

注意事项：1缸和2缸相同连接器。缸3缸和4缸相同连接器。缸5缸和6缸相同连接器。
