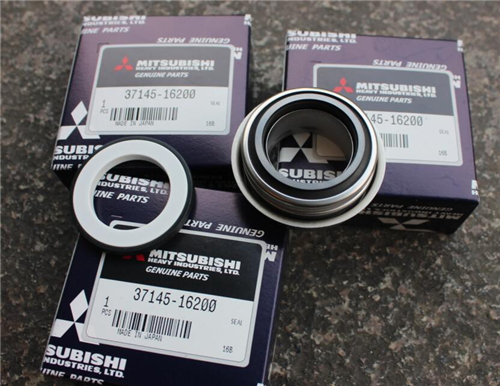

宁波日昕动力科技有限公司建立了一套完整的日本三菱柴油机、柴油发电机零配件供应体系,全天候快速响应,纯正的日本三菱柴油机、柴油发电机配件是您最佳的选择,因为您所得到的是延长日本三菱柴油机、柴油发电机动力系统寿命的最佳保证。

特别声明：我司只销售日本三菱柴油机、柴油发电机原厂配件，需付厂或防品件请绕道，谢谢。

日本三菱柴油机S12R-PTA2 技术参数

发动机基本参数
型式4冲程，水冷
进气方式涡轮增压，中冷
(水套水冷却)
气缸排列60oV
缸数12
缸径 mm(in.) 170 (6.69)
行程 mm(in.) 180 (7.09)
排量 liter(in3) 49.03 (2992)
压缩比13.5:1
净重 - 仅发动机 - kg(lb) 5400 (11907)
毛重 - 仅发动机 - kg(lb) 5680 (12524)
性能参数
稳态转速波动率
电子调速器 - % ±0.25 or better
最大超速能力 rpm 2100
旋转部件转动惯量 -N・m2(lbf・ft2) 738 (1787)
(包含标准飞轮)
转速波动率1500rpm 1/294
发动机安装
飞轮壳背面承受最大弯矩N•m(lbf•ft) 4413 (3256)
进气系统
最大进气阻力（包含管路）
使用清洁的空滤滤芯 - mm H2O (in.H2O) 400 (15.7)
使用肮脏的空滤滤芯 - mm H2O (in.H2O) 635 (25.0)
排气系统
最大允许排气背压 - mm H2O (in.H2O) 600 (23.6)
润滑系统
机油压力怠速 - MPa(psi) 0.2～0.3 (29～43)
额定转速 - MPa(psi) 0.49～0.64 (71～93)
油底壳最高油温 - oC(oF) 110 (230)
标准油底壳机油容量高 - liter (U.S.gal) 150 (39.6)
低 - liter (U.S.gal) 110 (29.1)
全润滑系统机油容量(含滤清器) - liter (U.S.gal) 180 (47.6)
最大安装倾角 (标准油底壳) 前倾6.5o
(仅发动机) 后倾6.5o
横倾22.5o
冷却系统
冷却液容量 (仅发动机) - liter (U.S.gal) 125 (33.0)
发动机出水口最大阻力 - MPa(psi) 0.034 (5.0)
曲轴中心上方最大允许的静压- m(ft) 10 (32.8)
冷却水泵出口最高压力 - MPa(psi) 0.20 (28.6)
标准节温器温度调节范围- oC(oF) 71～85 (160～185)
发动机最高出水温度- oC(oF) 98 (208)
冷却液最小膨胀空间（占全系统） - % 10
最大的冷却液中冷器进口温度，TK型 - oC(oF)
水箱和风扇排风侧最大气阻-mm H2O(in.H2O) 10 (0.4)
用途 : 发电机组
Pub. No. T0215-0004C 2/4
Sep. '07 Printed in Japan
三菱
S12R-PTA2 技术参数 柴油机
燃油系统
喷油泵 Mitsubishi PS6 Type × 2
输油泵最大进油阻力- mm Hg (in. Hg) 75 (3.0)
最大回油阻力 - mm Hg (in.Hg) 150 (5.9)
起动系统
充电发电机性能 - V-Ah 24-30
起动电机性能 - V -kW 24-7.5×2
起动电路允许最大电阻 - m Ω 1.5
推荐蓄电池最小容量
5oC(41oF)或以上环境温度 - Ah 300
5oC(41oF) 至 - 5oC(23oF)环境温度600
发动机参数如有更改，恕不通知.
Pub. No. T0215-0004C 3/4
Sep. '07 Printed in Japan
三菱
S12R-PTA2-C 技术参数 柴油机
发动机的标定
下表所有参数是在大气压力100kPa(29.6inHg) ,温度25oC(77oF) 以及相对湿度30%的标准环境下，
发动机装备标准附件，如空滤、进排气管、燃油系统以及润滑系统等条件下标定。
项目单位备用功率常用功率
50Hz 50Hz
发动机转速rpm 1500 1500
缸数12
缸径mm 170
(in.) (6.69)
行程mm 180
(in.) (7.09)
排量liter 49.03
(in.3) (2992)
制动功率（带风扇） kW 1285 1165
(HP) (1722) (1561)
制动功率（不带风扇） kW 1315 1195
(HP) (1762) (1601)
平均有效压力（带风扇） MPa
(psi)
平均有效压力（不带风扇） MPa 2.1 2.0
(psi) (311) (283)
活塞平均速度m/s 9.0 9.0
(ft/min) (1772) (1772)
燃油消耗率g/kWh 212 197
(g/HPh) (158) (147)
摩擦功率损失（不带风扇) kW 105 105
(HP) (141) (141)
进气流量m3/min 113 96
(CFM) (3990) (3390)
排气流量m3/min 299 253
(CFM) (10558) (8933)
冷却液流量liter/min 1650 1650
(U.S. GPM) (436) (436)
中冷器水流量liter/min
(仅TK型) (U.S. GPM)
风扇吹风量m3/min 1800 1800
(标准风扇) (CFM) (63558) (63558)
风扇消耗功率kW 30 30
(标准功率) (HP) (40) (40)
辐射热量kJ/hr 356809 301647
(BTU/min) (5638) (4766)
冷却液带走热量kJ/hr 2973404 2513735
(BTU/min) (46979) (39717)
中冷器带走热量kJ/hr
(不适用) (BTU/min)
废气带走热量kJ/hr 3829620.4 2938116
(BTU/min) (60507) (46422)
噪声等级l (1 m height & distance) dB(A) TBD TBD
(不包括进排气管路及风扇)
发动机参数如有更改，恕不通知.
用途 : 发电机组
Pub. No. T0215-0004C 4/4
Sep. '

日本三菱S6R2柴油发动机操作使用说明书

第1 章 安全注意事项

有火灾、燃爆的危险............... 1-1

严禁明火................................ 1-1

冷却水预热器开关通常ON

（配置冷却水预热器的备用发电机组）....... 1-1

日本三菱柴油发动机的周围要整理整顿.................. 1-1

注意机房的通风.......................... 1-1

在日本三菱柴油发动机冷却至常温前不能打开曲轴箱的侧盖1-1

注意燃油、润滑油或排气的漏泄............ 1-1

使用防爆照明器具........................ 1-1

防止电气接线的短路...................... 1-1

常备灭火器和急救箱...................... 1-1

有被卷入的危险................... 1-2

转动部分必须安装保护罩壳................ 1-2

起动时要确认周围的安全.................. 1-2

运转中，绝对不要接近转动部位............ 1-2

关于锁机................................ 1-2

检修前一定要停机........................ 1-2

盘车工具使用后必须放回原处.............. 1-2

注意废排气中毒................... 1-3

运转时要注意通风........................ 1-3

有听觉障碍的危险................. 1-3

戴好耳塞................................ 1-3

注意重物掉落..................... 1-3

起吊日本三菱柴油发动机时要谨慎...................... 1-3

不要站在日本三菱柴油发动机上........................ 1-3

检修作业中要注意脚下的安全.............. 1-3

有烫伤的危险..................... 1-4

不要触摸运转中或刚停机的日本三菱柴油发动机.......... 1-4

补充冷却水要等水温下降后进行............ 1-4

更换润滑油时注意烫伤.................... 1-4

不要拆除隔热罩.......................... 1-4

开闭散热器的端盖时注意.................. 1-4

禁止接触高压的喷射燃油.................. 1-4

燃油、润滑油和LLC 的使用注意..... 1-4

使用规定的燃油、润滑油和冷却液(LLC)..... 1-4

LLC 的使用注意事项....................... 1-4

废油、LLC 以及冷却水的处理............... 1-4

发生异常时....................... 1-5

日本三菱柴油发动机过热停机后，不能立即注入冷却水.... 1-5

发现异常时立即停止运转.................. 1-5

异常停机后，再起动时的注意事项.......... 1-5

日本三菱柴油发动机润滑油油压下降时要立即停机........ 1-5

皮带断裂时要立即停机.................... 1-5

蓄电池........................... 1-5

蓄电池的使用注意........................ 1-5

其他注意事项..................... 1-6

禁止改造................................ 1-6

遵守作业场所的安全规则.................. 1-6

要正确穿戴保护用具...................... 1-6

不得任意开起封印........................ 1-6

实施日常作业检查和定期检修.............. 1-6

实施磨合运转............................ 1-6

实施暖机运转............................ 1-6

禁止过负载运转.......................... 1-6

实施冷却运转............................ 1-6

禁止连续低负载运转...................... 1-6

注意不要使日本三菱柴油发动机浸水.................... 1-7

空气滤清器的保养注意.................... 1-7

使用正确的工具进行检修作业.............. 1-7

不要连续使用起动电机 .................... 1-7

运转中不要断开蓄电池开关................ 1-7

搬运时的注意事项........................ 1-7

警告标签........................ 1-8

警告标签的保养检查...................... 1-8

第2 章 各部分的名称

日本三菱柴油发动机的外形.................... 2-1

左侧面.................................. 2-1

右侧面.................................. 2-1

运转装置........................ 2-2

起动, 停止装置.......................... 2-2

仪表类的传感器.......................... 2-3

日本三菱柴油发动机的保护装置................ 2-4

润滑油压力开关.......................... 2-4

温度开关................................ 2-4

润滑油滤清器报警开关.................... 2-4

转速检测传感器.......................... 2-5

空气滤清器指示器........................ 2-5

手动盘车齿轮的使用方法.......... 2-6

第3 章 操作运转

运转环境的确认.................. 3-1

新日本三菱柴油发动机、大修后的日本三菱柴油发动机的运转准备. 3-1

燃油系统的准备.......................... 3-1

润滑油系统的准备........................ 3-3

冷却水系统的准备........................ 3-4

电气系统的准备.......................... 3-5

试运转.................................. 3-6

通常的操作运转.................. 3-7

起动前的检查.................... 3-7

日本三菱柴油发动机周围检查.......................... 3-7

燃油箱的油量检测........................ 3-8

燃油控制连杆组织的检测.................. 3-8

润滑油油量的检测........................ 3-8

冷却水容量的检测........................ 3-9

空气滤清器的网孔堵塞检测................ 3-9

排除起动空气瓶的残水.................... 3-9

起动空气瓶的空气压力检测............... 3-10

减振器的温度检测....................... 3-10

起动............................ 3-11

暖机运转........................ 3-11

日本三菱柴油发动机润滑油压力的检测................. 3-11

日本三菱柴油发动机周围检查......................... 3-11

运转............................ 3-12

运转中的注意事项....................... 3-12

运转中的检测........................... 3-12

停机............................ 3-13

紧急停机............................... 3-13

停机后的检测........................... 3-13

第4 章 燃油

使用的燃油....................... 4-1

燃油的使用注意................... 4-1

燃油的品质标准................... 4-2

第5 章 日本三菱柴油发动机润滑油

使用的日本三菱柴油发动机润滑油............... 5-1

日本三菱柴油发动机润滑油的分类............... 5-1

日本三菱柴油发动机润滑油的品质标准........... 5-2

润滑油粘度的选择................. 5-3

日本三菱柴油发动机润滑油的使用注意........... 5-3

日本三菱柴油发动机润滑油的使用限定........... 5-4

日本三菱柴油发动机润滑油性状使用限定的说明... 5-5

运动粘度................................ 5-5

碱值.................................... 5-5

酸值.................................... 5-5

水分.................................... 5-5

引火点.................................. 5-5

不溶分.................................. 5-5

日本三菱柴油发动机润滑油的分析服务........... 5-6

第6 章 冷却水

冷却水使用的水................... 6-1

LLC .............................. 6-1

纯正LLC.......................... 6-1

市场销售的LLC.................... 6-2

市场销售LLC 的适用标准........... 6-2

LLC 的一般要求品质....................... 6-2

LLC 的品质标准........................... 6-3

冷却水的保养方法................ 6-5

冷却水的更换周期........................ 6-5

LLC 浓度................................. 6-5

LLC 的必要性..................... 6-6

LLC 的作用和注意点............... 6-6

因胺系防冻剂引起的事故实例...... 6-6

铁制部件的腐蚀孔发生.................... 6-6

铝制部件的腐蚀............................ 6-6

热交换器的腐蚀孔和通孔堵塞.............. 6-6

第7 章 定期检修表

定期检修表的说明................ 7-1

日本三菱柴油发动机的一般定义................ 7-1

常用日本三菱柴油发动机定期检修表............ 7-2

备用日本三菱柴油发动机定期检修表............ 7-4

一般动力用日本三菱柴油发动机定期检修表...... 7-7

第8 章 定期检修要领

日本三菱柴油发动机本体...................... 8-1

日本三菱柴油发动机周围检查.......................... 8-1

皮带的检测和张紧力调整.................. 8-2

减振器的检测............................ 8-4

燃油系统........................ 8-6

燃油系统的检测.......................... 8-6

燃油箱的清洗............................ 8-6

排除燃油箱内的残水...................... 8-6

排除油水分离器的残水.................... 8-7

更换油水分离器的滤芯.................... 8-7

清洗滤网................................ 8-8

更换燃油滤清器.......................... 8-9

燃油控制连杆组织的球形接头的检测....... 8-10

燃油管路的检查......................... 8-11

日本三菱柴油发动机润滑油系统............... 8-12

更换润滑油、润滑油滤清器和润滑油旁通滤清器. 8-12

检测日本三菱柴油发动机润滑油中的燃油、水分......... 8-14

更换调速器润滑油滤清器................. 8-15

润滑油管的检查......................... 8-15

冷却水系统..................... 8-16

更换冷却水............................. 8-16

散热器散热片的检查和清洗............... 8-17

进排气系统..................... 8-18

检测增压器............................. 8-18

排除排气消音器内的残水................. 8-18

空气滤清器的网孔堵塞检测............... 8-18

空气滤清器滤芯的清洗、检测和更换....... 8-19

电气系统....................... 8-20

检查起动电机............................. 8-21

检查充电机............................. 8-21

起动空气系统.................... 8-22

起动空气吸口滤器的残水排除和清洗....... 8-22

排除起动空气瓶的残水................... 8-22

起动空气瓶的安全阀动作检测............. 8-22

第9 章 长期保存的要领

日本三菱柴油发动机在不能运转的状态下停止使用

3 个月以上时...................... 9-1

保存准备................................ 9-1

保存期间的保养.......................... 9-1

封存后，再次使用时...................... 9-2

日本三菱柴油发动机在能够运转的状态下停止使用

3 个月以上时...................... 9-2

实施保养运转............................ 9-2

第10 章 运输

日本三菱柴油发动机的起吊.................... 10-1

第11 章 故障和处理

一般注意事项.................... 11-1

故障处理请委托我公司的指定经销商 ....... 11-1

故障处理前的考虑事项................... 11-1

注意不要混入不纯物..................... 11-1

注意零部件的保管....................... 11-1

安全作业............................... 11-1

故障事例和可能的原因及措施...... 11-2

起动电机不转动，

或即使转动但转速很慢日本三菱柴油发动机不能起动..... 11-2

起动电机转动，但日本三菱柴油发动机不能起动. ......... 11-3

输出功率不足........................... 11-4

排气呈白色或蓝色....................... 11-5

排气呈黑色或浓灰色..................... 11-6

燃油消耗量增加......................... 11-7

日本三菱柴油发动机润滑油的消耗量增加............... 11-8

过热................................... 11-8

日本三菱柴油发动机润滑油的油压下降................. 11-9

燃油断油时..................... . 11-9

第12 章 主要技术规格

主要技术规格表.................. 12-1

图

图 1-1 警告标签 ............................ 1-8

图 2-1 日本三菱柴油发动机左侧图.......................... 2-1

图 2-2 日本三菱柴油发动机右侧图.......................... 2-1

图 2-3 起动开关和停止开关.................... 2-2

图 2-4 手动停止手柄.......................... 2-2

图 2-5 停机电磁铁 ........................... 2-2

图 2-6 润滑油压力传感器...................... 2-3

图 2-7 温度传感器............................ 2-3

图 2-8 转速检测传感器........................ 2-3

图 2-9 润滑油压力开关........................ 2-4

图 2-10 温度开关.............................. 2-4

图 2-11 润滑油滤清器报警开关.................. 2-4

图 2-12 转速检测传感器........................ 2-5

图 2-13 空气滤清器指示器...................... 2-5

图 2-14 手动盘车齿轮的使用方法( 运转时) ...... 2-6

图 2-15 手动盘车齿轮的使用方法( 推入时) ...... 2-6

图 2-16 手动盘车齿轮的使用方法( 盘车时) ...... 2-6

图 3-1 预供油泵的操作........................ 3-1

图 3-2 燃油滤清器的空气排除.................. 3-2

图 3-3 燃油喷油泵的空气排除.................. 3-2

图 3-4 预供油泵端盖的旋紧方法................ 3-2

图 3-5 预供油泵端盖的垫圈.................... 3-2

图 3-6 润滑油注油口和润滑油油尺.............. 3-3

图 3-7 气阀组织和凸轮室的注油................ 3-3

图 3-8 散热器端盖............................ 3-4

图 3-9 冷却水放水阀( 日本三菱柴油发动机本体) ............ 3-4

图 3-10 冷却水放水阀( 水泵) .................. 3-4

图 3-11 电解液容量检测........................ 3-5

图 3-12 各类阀件的开闭状态的检查.............. 3-7

图 3-13 燃油控制连杆组织的检测................ 3-8

图 3-14 润滑油注油口和润滑油油尺.............. 3-8

图 3-15 空气滤清器的网孔堵塞检测.............. 3-9

图 3-16 排除起动空气瓶的残水.................. 3-9

图 3-17 起动空气瓶的空气压力检测............. 3-10

图 3-18 减振器的温度标签..................... 3-10

图 3-19 手动停止手柄......................... 3-13

图 5-1 日本三菱柴油发动机润滑油的分类.................... 5-1

图 5-2 润滑油粘度的选择...................... 5-3

图 6-1 GLASSY 长效冷却剂..................... 6-1

图 8-1 皮带的检测和张紧力调整................ 8-2

图 8-2 减振器的外观检查...................... 8-4

图 8-3 减振器的温度管理...................... 8-5__

图 8-4 排除燃油箱内的残水................... 8-6

图 8-5 排除油水分离器的残水................. 8-7

图 8-6 更换油水分离器的滤芯................. 8-7

图 8-7 清洗滤网............................. 8-8

图 8-8 更换燃油滤清器....................... 8-9

图 8-9 燃油滤清器........................... 8-9

图 8-10 球形接头的间隙检测.................. 8-10

图 8-11 拆卸燃油控制连杆.................... 8-10

图 8-12 高压燃油喷油管、管夹垫片的检查和更换.. 8-11

图 8-13 检查燃油管，管夹.................... 8-11

图 8-14 润滑油注油口和润滑油油尺............ 8-13

图 8-15 更换润滑油滤清器和润滑油旁通滤清器.. 8-14

图 8-16 润滑油滤清器........................ 8-14

图 8-17 排出调速器润滑油滤清器的润滑油...... 8-15

图 8-18 更换调速器润滑油滤清器.............. 8-15

图 8-19 润滑油管，管夹的检查和更换.......... 8-15

图 8-20 散热器端盖.......................... 8-16

图 8-21 冷却水放水阀( 日本三菱柴油发动机本体) . . ......... 8-16

图 8-22 冷却水放水阀( 水泵) . . ............... 8-16

图 8-23 清洗散热器的散热片.................. 8-17

图 8-24 检测增压器.......................... 8-18

图 8-25 排除排气消音器内的残水.............. 8-18

图 8-26 空气滤清器的网孔堵塞检测............ 8-18

图 8-27 拆卸空气滤清器的滤芯................ 8-19

图 8-28 空气滤清器滤芯的清洗和检测.......... 8-19

图 8-29 空气滤清器的网孔堵塞检测............ 8-19

图 8-30 电解液容量检测...................... 8-20

图 8-31 电解液的比重检测.................... 8-20

图 8-32 检查起动电机 ........................ 8-21

图 8-33 检查充电机.......................... 8-21

图 8-34 起动空气滤器的残水排除和清洗........ 8-22

图 8-35 排除起动空气瓶的残水................ 8-22

图 10-1 起吊用吊板.......................... 10-1

图 10-2 日本三菱柴油发动机单体 重心位置( 标准机型) ...... 10-1

表

表 3-1 运转中的检测项目.................. 3-12

表 4-1 使用的燃油......................... 4-1

表 4-2 燃油性状推荐限度值和使用限度值表... 4-2

表 5-1 日本三菱柴油发动机润滑油性状推荐值表........... 5-2

表 5-2 日本三菱柴油发动机润滑油性状限度值表........... 5-4

表 6-1 水质基准表......................... 6-1

表 6-2 LLC 的品质标准...................... 6-3

表 6-3 LLC 浓度表.......................... 6-5

表 7-1 常用日本三菱柴油发动机定期检修表............... 7-2

表 7-2 备用日本三菱柴油发动机定期检修表............... 7-4

表 7-3 一般动力用日本三菱柴油发动机定期检修表......... 7-7

表 8-1 多楔式皮带张紧力表................. 8-3

表 8-2 减振器的温度管理................... 8-4

表 8-3 温度标签的种类..................... 8-5

表 8-4 电解液的比重表.................... 8-20

表 9-1 推荐的防锈油和防锈剂............... 9-1

表 11-1 起动电机不转动，

或即使转动但转速很慢日本三菱柴油发动机不能起动... 11-2

表 11-2 起动电机转动，但日本三菱柴油发动机不能起动.... 11-3

表 11-3 输出功率不足...................... 11-4

表 11-4 排气呈白色或蓝色.................. 11-5

表 11-5 排气呈黑色或浓灰色................ 11-6

表 11-6 燃油消耗量增加.................... 11-7

表 11-7 日本三菱柴油发动机润滑油的消耗量增加.......... 11-8

表 11-8 过热.............................. 11-8

表 11-9 日本三菱柴油发动机润滑油的油压下降............ 11-9

表 12-1 主要技术规格表.................... 12-1
