帕金斯四缸发动机的技术参数

操 作 和 保 养 手 册

1104D（ 机 械 式 ）

工 业 用 发 动 机

NK (发 动机 )

NL (发 动机 )

NM (发动 机)

This document is printed from SPI². Not for RESALE

重要 安 全 事 项

产品 的操作 、保养 和修理 中的大 多数 事故， 都是由 于不遵 守基本 安全 规则或预 防措 施引起 的。若 能在事

故发生 前认识 到各 种潜 在危险 ，事 故往往 是可 以避免 的。 对各种 潜在 的危险 ，必 须对工 作人 员提出 警

告。还 必须 对工作 人员 进行 培训， 使其 掌握 必要的 技能 和正确 使用 工具 。

不正 确的 操作 、润滑 、保 养或修 理产 品是 危险的 ，并 会造成 人身 伤亡 。

必须 阅读 和理解 产品的 操作 、润 滑、保 养和 修理的 资料后 ，才 可进 行这些 工作 。

在本 手册 中和 在产 品上都 提供 有安 全预 防措施 和警 告。 如果 对这 些警告 不予 注意 ，会 给自 己或他 人

造成 人身 伤亡 。

识别 危险用 “安 全警 告符号 ”和 “标 志文字 ”， 如“危险 ”、 “警 告” 或 “当心”。“警告 ” 标贴 如下所 示。

安 全警 告符 号的 含义 如 下：

注 意！ 提高 警惕 ！ 事关 您 的安 全。

警告 的下 面， 说明危 险的 情况 ，有的 用文 字书 写，有 的用 图形 表示 。

对能 造成 产品 损坏的 操作 ，在产 品上 和在 本手册 中都 以“注意 ”标 贴表 示。

Perkins  不能预 料到可 能发 生危险 的每一 种情况 。所以 ，本 手册和 产品上 提出的 警告并 不包括 所有

情况。 如果采 用的工 具、操 作程序 、工 作方法 或操作 技术未 经 Perkins 专 门推荐 ，您必 须保障 您自己 和

他人的 安全。 还要保 证您所 选择的 操作方 法、润 滑、 保养或 修理程 序不会 损坏产 品或造 成不安 全。

本手 册中的 资料、 技术规 范和图 表是根 据编写 当时可 得到的 资料汇 编的。 所 列举的 技术规 范、扭 矩、压

力、测 量值、 调整值 、图表 和其它 项目， 随时都 可能变 更， 这些 变更会 影响对 产品的 维修。 因此， 在进

行各项 作业前 ，必 须获 得完整 的最 新的资 料。 Perkins 代 理商 备有最 新的 资料。

本 产品 需要 更换 零件 时， Perk ins  推荐 使用

P erkins 原厂 生产 的零 件或 者 相同 技术 规范 的零

件 。相 同 的技术 规 范包 括， 但不 局限 于外 形 尺寸 、

类 型、 强 度和 材料 。

忽视 此警 告会 导致 过早 发生 故障 、产 品损 坏甚 至 人

员 伤 亡。

This document is printed from SPI². Not for RESALE

SCBU8325-01

3

目录

目 录

前言

......... ......... .......... ......... .......... .......... .... .... 4

安 全部 分

安全标 志 .. ......... .......... ......... .......... .......... ......... 5

一般危 险信息 .... .......... ......... .......... .......... ......... 6

防止烫 伤 .. ......... .......... ......... .......... .......... ......... 7

防火与 防爆 ....... .......... ......... .......... .......... ......... 8

防止压 伤和割 伤 . .......... ......... ......... ......... .......... . 9

起动发 动机前 .... .......... ......... .......... .......... ....... 10

发动机 起动 ....... .......... ......... .......... .......... ....... 10

发动机 停机 ....... .......... ......... .......... .......... ....... 10

电气系 统 .. ......... .......... ......... .......... .......... ....... 10

产 品信 息资 料 部分

机型视 图说明 .... .......... ......... .......... .......... ....... 12

产品识 别信息 资料 ....... ........ .......... ......... ......... 16

操 作部 分

起吊和 贮存 ....... .......... ......... .......... .......... ....... 18

仪表和 指示灯 .... .......... ......... .......... .......... ....... 20

功能部 件和控 制装置 ... ......... .......... ......... ......... 21

发动机 起动 ....... .......... ......... .......... .......... ....... 22

发动机 运行 ....... .......... ......... .......... .......... ....... 25

发动机 停机 ....... .......... ......... .......... .......... ....... 26

寒冷天 气操作 .... .......... ......... .......... .......... ....... 27

保 养部 分

加注容 量 .. ......... .......... ......... .......... .......... ....... 30

保养周 期表 ....... .......... ......... .......... .......... ....... 43

保 修部 分

保修信 息资料 .... .......... ......... .......... .......... ....... 67

索 引部 分

索引 ......... ......... .......... ......... .......... .......... .... .. 68

This document is printed from SPI². Not for RESALE

4

前言

SCBU8325-01

前 言

文 献 资料

本手 册包 含安 全事 项、 操作 说明 、润 滑和 保养 资

料 。 本手册 应存 放在靠 近发动 机的 一个文 件夹 内或

文 件存 放处 。 阅读 、分 析本 手册 并将 它与 文件 和

发 动机 资料 放在 一起 。

英语 是所 有Perkins 出 版物 的主要 语言 。 使用 英语

便 于翻 译并 保持 一致 。

本手 册中的 某些 照片和 图示 上显示 的细 节或选 装部

件 可能 与您发 动机 上的有 所不同 。 为了说 明方 便，

一 些护 罩和盖 板可 能已经 拿掉。 产 品设计 的不 断改

进 和发 展可能 对发 动机 有所改 变，而 这些 改变 可能

未 编入 本手册 中。 当您 对发动 机或 本手册 有任 何疑

问 时，请 向您 的Perkins 代理商 或Perkins 分销商 咨询

最 新的 资 料。

安 全

安全 部分列 出了基 本的 安全注 意事 项。 此外 ，本部

分 还标 出了各 种危 险情况 和警告 内容 。 在 操作 、润

滑 、保 养和修 理本 发动 机以前 ，要阅 读和 理解 列在

安 全部 分上 的基 本注 意事项 。

操 作

在本 手册中 指出的 操作 方法是 最基本 的。 它 们能帮

助 操作 人员提 高技 术和 技能从 而更有 效、 更经 济地

运 转发 动机。 当操 作人 员获得 发动机 知识 和掌 握其

性 能后 ，操作 技巧 和方 法将得 到提高 。

操作部分 是供操作人 员参考的， 各种照片和 图示指导

操 作人 员进行 发动 机的 检查、 起动、 运行 和停 机。

本 部分 还包 含电子 诊断 方面的 论述 。

保 养

保养 部分是 对发动 机维 护的指 南。 附有 插图 的逐步

说 明是 按工作 小时 和（ 或）日 历时间 保养 周期 编排

的 。 保养周 期表中 的项目 参阅后 面的详 细说 明。

应按 保养周 期表 中指出 的相 应间隔 期进 行推荐 的保

养 。 发动 机的 实际 工作 环境 也会 影响 保养 周期 。

因 此， 在极度 恶劣 、多 尘、潮 湿或冰 冻的 寒冷 条件

下 运转 ，可能 需要 比保 养周期 表中 规定的 润滑 和保

养 次数 多 。

保养计划 中的保养项 目是按预防 性保养管理 程序编制

的 。 如果遵 照预 防性保 养管理 程序 进行保 养， 那就

不 需要 进行定 期调 整。 履行预 防性 保养管 理程 序，

由 于减 少了计 划外 停机 和故障 造成的 费用 损失 ，将

使 运行 成本 降到 最低 。

保 养 周 期

进行保养 时，应同时 做比该次规 定时间间隔 小的前几

级 的保养项 目。我们建 议复制一份 保养计划 表并展示

在 发动机附 近，作为一 种方便的提 醒。我们 还建议将

保 养纪录 作为发 动机 永久性 记录的 一部分 保存好 。

Perkins特约 代理 商或Perkins分销 商能够 帮助您 根据

机 器的 运行环 境的需 要来调 整您 的保养 计划。

大 修

除了 大修时 间和 在此周 期时 的保 养项目 外，在 《操

作 和保 养手 册》 中没 有发 动机 大修 的细 节。 只有

Perkins 授权 的人员 才能 进行大 修。 Perkins 代理 商

和 Perkins 分销 商可 以提 供大 修程序 的多 种方 案。

如 果遇 到重大 的发 动机故 障时 ，还有 许多 故障 后大

修 的选 择方 案。 与Perkins代 理商 或Perkins 分销 商

联 系以 获得 这些 方案 。

加利 福尼 亚 州65号 提案 中的 警告

加利福尼 亚州认为， 柴油发动机 排气及其中 的某些成

分 会致 癌，引 起生 育缺陷 和其 它生殖 方面 的危 害。

蓄 电池 接线柱 、端 子和相 关的 附件中 含有 铅和 铅化

合 物。 接触 后要 洗手 。

This document is printed from SPI². Not for RESALE

SCBU8325-01

5

安 全部分

安全 标志

安 全 部 分

安 全 标 志

i03018523

在发 动机上 可能有 几个 特殊的 安全标 志。 本 部分回

顾 了这 些安 全标 志的 确切 位置 和安 全说 明。 请 熟

悉 所有 安全 标 志。

请确 保所有 安全标 志都 很清晰 易读。 如 果安 全标志

的 说明 文字 或图 无法 辨识 ，请 擦净 或更 换。 用 抹

布 、水 和肥皂 清洗 安全标 志。 不要 使用溶 剂、 汽油

或 其它 刺激性 化学 制品。 溶剂 、汽 油或刺 激性 化学

制 品可 能会使 粘贴 安全标 志的粘 着剂 丧失粘 性。 丧

失 粘性的 安全 标志可 能会从 发动机 上脱落 下来。

更换 任何已 损坏或 失落 的安全 标志。 如 果有 安全标

志 贴在 了被更 换的 发动 机零件 上，应 在替 换零 件上

粘 贴新 的安全 标志 。 您 的珀金 斯代 理商或 分销 商可

以 提供 新的 安全 标志 。

(1) 通 用 警告

在阅读和 了解《操作 和保养手册 》中的指示 和警告之

前 ， 请勿 操作 机 器。 不 遵 守这 些警 告， 可 能会 导致

人 身 伤亡 。

图 1

典型 示例

g01154807

通用 警告 标志 (2) 位 于气门 机构 罩盖 的后 端。请 参

考 图 2。

This document is printed from SPI². Not for RESALE

6

安全部 分

一 般危 险信 息

SCBU8325-01

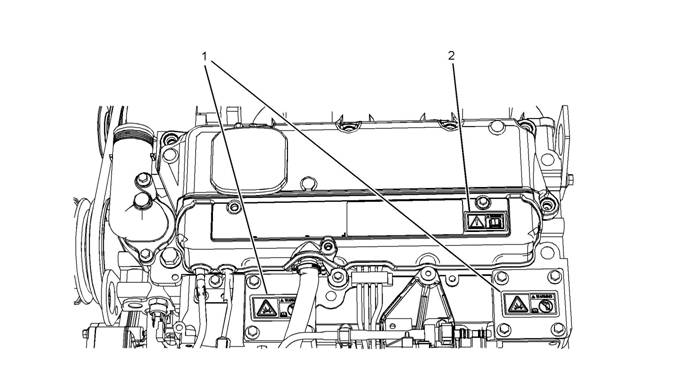

图 2

(1) 乙醚 警告标 志

(2)乙 醚

(2) 通 用警 告

一 般 危 险信 息

g01353108

i03018543

不 要使 用类 似乙 醚的 喷 雾剂 辅助 起动 。 否 则可 能导

致 爆炸 和人 身 伤害 。

g01154809

图 4

g00104545

图 3

典型 示例

乙醚警 告标志 (1) 位 于进气 歧管盖上 。请 参考图 2。

在维 修或修 理设 备前， 要在 起动 开关或 操纵杆 上挂

一 个 “不准操 作”或类 似的 警告 牌。

This document is printed from SPI². Not for RESALE

SCBU8325-01

7

安 全部分

防止 烫伤

液 体 穿 透

即使 发动机 已经 熄火很 久， 液压 回路中 仍可能 有压

力 存在 。 如果压 力没有 正确 地被释 放，会 导致 液压

油 或管 子堵 头之类 的物 体高 速射出 。

在释 放压力 之前 ，不可 拆卸 任何 液压零 部件， 否则

会 造成 人身伤 害。 在释 放压 力之前 ，不可 拆开 任何

液 压零 部件， 否则会 造成 人身伤 害。 释放 液压 压力

所 需要 的任何 步骤 ，请参 考 OEM 资 料。

图 5

g00702020

请按要 求戴 上安全 帽、护 目镜和 其他保 护装 备。

不要 穿宽松 的衣 服或佩 带首 饰，因 为它 们可 能勾住

控 制杆 或发 动机 其他 部件 。

确保 所有的 护板 和罩盖 都已 在发动 机上 。

勿在 机器上 堆放杂 物。 清除 机器 地台、 通道 和阶梯

上 的碎 屑、 机油、 工具 和其它 物件 。

切勿 将保 养用 液装 到玻 璃容 器内 。 将所 有的液 体

图 6

g00687600

排 放到 适当 的容 器内 。

请遵 守当 地的 法规 处置 液体。

小心 使用 各种 清洗 溶剂 。

报告 所有 需要 修理 的项 目。

不准 未经 许可 的人员 登上 机器 。

在对汇流 板或预热塞 进行操作前 ，请确保电 源断开。

在设 备维修 区保 养发动 机。 将设备 放置 在维 修区中

的 步骤 ，可 参考 OEM 资 料。

压 缩 空气 和 水

压缩 空气和 /或加 压水 可能 吹出碎 屑和 /或热 水。 这

有 可能 造成 人身 伤害 。

在壳 体上 直接 使用 压缩 空气 或加 压水 可能 会造 成

人 身伤 害 。

使用 压缩 空气 和/或 加压 水进 行清 洗时 ，请穿 戴防

护 衣、 防护 鞋和 眼部 护具 。 眼部 护具 包括 护目 镜

及 防护 面 罩。

清 洁时使用的最高气压一定要低于 205 kPa (30 psi)。

清洁 时使用的最大水压一定要低于 275 kPa (40 psi)。

请务 必使用 木板或 硬纸 板來检 查泄漏 。 在压力 下所

喷 出的 液体可 能会 穿透人 体组织 。 液体穿 透进 入身

体 会造成 严重的 人身伤 害，甚 至可能 导致死 亡。  即

使 是一 个针孔 大小 的泄 漏，也 可能导 致严 重的 人身

伤 害。 若 液体喷 射到您 的皮 肤，必 须立即 治疗 。要

找 熟悉 这类 伤害的 医生 进行 治疗 。

盛 装 溢出 的 液体

在检 验、保 养、 测试、 调整 及维 修发动 机时， 务必

留 心， 确保液 体盛装 在容 器中。 在 打开任 何腔 室或

拆 解任 何部件 之前 ，请准 备好 用适当 的容 器来 收集

流 出 的液 体。

•  仅使 用适用 于收 集液体 的工 具及设 备。

•  仅使 用适用 于盛 装液体 的工 具及设 备。

请遵 守当 地的 法规 处置液 体。

i03018521

防 止 烫 伤

不要 触摸运 转中的 发动 机的任 何部位 。 在进行 发动

机 的任 何保 养之 前， 要让 发动 机先 冷却 下来 。 在

拆 开任 何管路 、管 接头或 相关 零件之 前， 要释 放空

气 系统 、液压 系统 、润滑 系统 、燃油 系统 和冷 却系

统 中的 全 部压 力。

This document is printed from SPI². Not for RESALE

8

安全部 分

防 火与 防爆

SCBU8325-01

冷 却 液

发动机处 于工作温度 时，发动机 的冷却液是 滚烫的。

而 且处 于压力 之下 。 散 热器和 通向 加热器 或发 动机

的 所有 管路 内都 有热的 冷却 液。

接触 滚烫的 冷却液 或蒸 汽都会 造成严 重烫 伤。 排放

冷 却系 统以前 ，让冷 却系统 部件 先冷却 下来。

在发 动机停 机和冷 却后 ，检查 冷却液 液位 。

拆卸 加注口 盖以前 ，要 确保加 注口盖 是凉 的。 加注

口 盖必 须凉到 可以 徒手触 摸。 慢慢 取下加 注口 盖，

释 放 掉压 力。

冷却 系统添 加剂含 碱。 碱会 造成人 身伤害 。 不 要让

碱 接触 皮肤， 也不 要让其 进入 眼睛或 嘴。

油

炽热 油和 炽热 的润 滑部 件会 造成人 身伤 害。 不 要

让 炽热 的油 接触 皮肤 。 同时 ，不 要让 炽热 的部 件

与 皮 肤接 触。

蓄 电 池

电解液 是酸 性的。 会造 成人 身伤害 。 不 要让电 解液

接 触皮 肤或眼 睛。 保养 蓄电池 时一 定要戴 护目 镜。

触 摸蓄电池及其接头后 一定要洗手。 建议使用手套。

i03018720

防 火 与 防 爆

确定 发动机 是否 在可燃 气体 可被吸 入进 气系统 的环

境 下运 转。 这些气 体会 造成发 动机超 速。 这可 能引

起 人身 伤害、 财物损 坏或 造成发 动机 损坏。

如果 应用类 型涉 及到存 在可 燃气体 的情 况，请 咨询

您 的珀 金斯代 理商和 /或您 的珀金 斯分 销商， 以获得

关 于适 当防 护装 置的更 多资 料。

清除发动机 上的所有 易燃或传导 物，如燃油 、机油及

碎 屑等。 禁止在 发动机上堆积任何 易燃或传导材料。

将所 有燃 油、 润滑 剂存 放在 做好 标记 的容 器内 ，

并 禁止 未经许 可的 人员靠 近。 将含有 油的 抹布 与任

何 易燃 物存 放于 防护 容器 中。 切 勿在 存放 易燃 物

的 场 所吸 烟。

不得 让发 动机暴 露在 任何明 火之 下。

如果 管路、 管道 和密封 件损 坏，排 气管 隔板（ 如有

配 备） 可以防 止机 油或燃 油喷 射到热 的排 气管 部件

上 。 排气 隔板 必须 正确 安装。

禁止 在装有 易燃液 体的 管路或 油箱上 进行 焊接。 禁

止 用火 焰切 割装 有易 燃液 体的 管路 或油 箱。 在 焊

接 或火 焰切割 这些 管路 或油箱 前，先 用不 易燃 的溶

剂 彻底 将 其清 洗。

接线 必须保 持在良 好状 态。 所有 电线都 必须正 确布

置 并且 牢固地 连接好 。每 天检查 所有 的电线 。 请在

运 转发 动机之 前修复 松动 或磨损 的电 线。 清洁 并紧

固 所有 电 路连 接。

去掉 所有未 连接的 或不 必要的 接头。 不 要使用 比推

荐 规格 小的 电线 或电缆 。 不得 将任 何保 险丝和 /或

断 路器 旁 通短 接。

电弧 或火花 会引起 火灾 。 牢 固的 连接， 与推 荐一致

的 线路 和经正 确保 养的 蓄电池 电缆有 助于 防止 产生

电 弧 和火 花。

检查 所有的 管路和 软管 有无磨 损或老 化。 软管 的铺

设 路线 必须适 当。 管线 和软管 必须有 适当 的支 撑或

牢 固的 管夹 。 按照 推荐 扭矩 拧紧所 有接 头。 泄 漏

会 造 成火 灾。

必须 正确安 装机油 滤清 器和燃 油滤清 器。 必须 把滤

清 器壳 体拧 紧到 正确 的扭矩 。

图 7

g00704000

所有 燃油 、大 多数 润滑 剂和 一些 冷却 液混 合物 都

是 易燃 的 。

易燃 液体泄 漏或 溅到炽 热表 面或电 器部 件上时 ，可

能 引起火 灾。 火灾 会导致 人身伤 害或财 产损 失。

在紧 急关 机后 十五 分钟 内拆 卸发 动机 曲轴 箱的 盖

子 ，有 可能 引起 火焰 。

This document is printed from SPI². Not for RESALE

SCBU8325-01

9

安 全部分

防止 压 伤和 割伤

图 8

g00704059

蓄电 池必须 保持清 洁。 每个 电池 栅格单 元都必 须盖

好 盖子 （如有 配备） 。 在发 动机运 行时， 要使 用推

荐 的电 缆、 接头 和蓄电 池箱 盖。

灭 火 器

确保备 有灭 火器。 熟悉 灭火 器的使 用。 定期 检查和

维 护灭 火器。 遵 守说 明标牌 上的 建议。

管 路、 管 子 和软 管

请勿弯 折高 压管路 。 请 勿敲 击高压 管路。 请 勿安装

任 何已 弯折 或损 坏的 管路 。 不要 在高 压管 上夹 上

任 何其 它 的东 西。

请修 理任 何已 松脱 或损 坏的 管路 。 泄漏 会造 成火

灾 。 请向您 的珀 金斯代 理商 或您的 珀金斯 分销 商咨

询 零件 的维 修或 更换 。

仔细 检查管 路、管 子和 软管。 不 要用裸 露的手 来检

查 泄漏 。  请 用木 板或硬 纸板 来检查 泄漏 。 按照推

荐 扭矩 拧紧 所有 接头 。

向发 动机加 燃油的 时候 要小心 谨慎。 不 要在 向发动

机 加燃 油的 时候 吸烟 。 也不 要在 靠近 明火 或火 花

的 地方 向发 动机 加燃 油。 在 添加 燃油 前切 记要 将

发 动机 熄 火。

若出 现下列 任何 一种情 况，请 更换 零件：

•  端接 头损 坏或 泄漏 。

•  外层 有磨 损或 割伤 。

•  金属 线暴 露 在外 。

•  外层 鼓 包隆 起。

•  软 管扭 曲。

•  铠装 护套 嵌入 外层 。

•  端 接头 移位 。

应确 保所有 的夹箍 、防 护物及 隔热板 安装 正确。 这

有 助于 防止发 动机 工作 时的振 动、零 件间 的相 互摩

擦 以及 过 量生 热。

图 9

g00704135

防 止 压伤 和 割 伤

在部 件下面 工作 时，部 件应有 可靠 的支撑 。

i03018585

蓄电 池散发 出来的 气体 能引起 爆炸。 蓄 电池 顶部要

远 离明火 或火花 。 不要在 蓄电池 充电的 场所吸 烟。

不得 采用将 金属 物体跨 接在 接线端 子上 的办法 来检

查 蓄电池 的充电 情况。 必 须使用 电压表 或比重 计。

不正确的 跨接电缆连 接能引起爆 炸，从而造 成人身伤

害 。 有关具 体的说 明，请 参见本 手册的 操作部 分。

不得给 冻结 的蓄电 池充电 。 这 样做 会引起 爆炸。

如果 没有提 供另 外的保 养说 明， 在发动 机运转 时，

切 勿试 图进 行调 整 。

避开 所有转 动部件 和运 动部件 。 直到进 行保养 时再

拿 掉保 护罩。 保 养结束 后重 新装上 护罩 。

将物 件远 离转 动的 风扇 叶片 。 风扇 叶片 会抛 出或

切 割 物件 。

This document is printed from SPI². Not for RESALE

10

安全部 分

起 动发 动机 前

SCBU8325-01

敲击 物件时 ，要戴 护目 镜，以 免伤 及眼睛 。

在敲 击物件 时，碎 片或 其它碎 屑会四 处飞 散。 敲击

物 件之前 ，应 确保周围 无人 会被飞 出的碎 屑击伤 。

i03018535

起 动 发 动机 前

首次 起动一 台新 的发动 机或 进行过 维修 保养 的发动

机 需要 做好关 闭发 动机的 准备， 以便 阻止超 速。 这

可 以用 切断发 动机空 气和/ 或燃油 供应来 完成 。

发动 机超速 应该 自动关 机， 它是电 子控 制的 。如果

自 动关 机不自 动执 行， 按下紧 急停 车按钮 以切 断供

向 发动 机的 燃油 和/或 空气 。

检查 发动 机有 无潜 在危 险。

起动发动 机前，确保 发动机上面 、下面或附 近无人。

确 保周 围没 有任 何人 员。

如有 配备， 确保 用于发 动机 的照明 系统 适合 于工况

条 件。 如有 配备 ，确保 所有照 明灯工 作正 常。

如果 必须起 动发 动机进 行维 修作业 ，必 须安 装好所

有 保护 罩、 盖。 为 了预 防旋 转件 引起 事故 ，在 旋

转 件周 围工 作要 小心 。

不要 旁通自 动关断 电路 。 不要使 自动关 断电 路不起

作 用。 这种 电路的 设置是 为了 防止人 身伤害 。 同时

也 可防 止发 动机 损坏 。

有关 修理和 调整的 资料， 请参阅 《维修 手册 》。

i03018583

发 动 机 起 动

一定 要按照 《操作 和保 养手册 》, “发 动机 起动”（操

作 部分 ）中所 叙述 的步骤 起动发 动机 。 了 解正 确的

起 动步 骤有助 于防 止发动 机零部 件的 重大损 坏。 了

解 正确 起动步 骤有 助于 防止人 身伤 害。

为了 确保缸 套水加 热器（ 如有 配备） 和/或 润滑油 加

热 器（ 如有配 备） 工作 正常， 在加热 器工 作期 间，

要 检查 水温 表和 油温 表。

发动 机排气 含有对 人体 有害的 燃烧产 物。 一 定要在

通 风良 好的地 方起 动和运 行发动 机。 如果 在一 个密

闭 的空间起 动发动机， 要将发动 机废气排到 室外去。

注: 发 动机配 备有 正常 工作 状况的 冷起 动的 自动设

备 。 如果发 动机 将在严 寒下 运转， 那么可 能需 要严

寒 辅助 起动装 置。 通常 ，发 动机将 配备有 适合 于作

业 地区 的辅 助起 动装 置。

发动 机在每 个气 缸内配 备有 预热塞 辅助 起动装 置，

加 热进 气， 以利 于起 动。

i03018587

发 动 机 停 机

遵循 《操 作和 保养 手册 》, “发 动机 停机 （操 作部

分 ）”进行 发动机 停机 操作， 以便避 免发动 机过 热和

发 动机 部件 的加 速磨 损。

只有 在紧 急情 况下 才能 使用 紧急 停机 按钮 （如 有

配 备） 。 发动 机正 常停 机时 不要 使用 紧急 停机 按

钮 。 在 引起 紧急 停机 的问 题被解 决之 前， 切勿 起

动 发 动机 。

如果 新发动 机或 经大修 后的 发动机 初次 起动时 发生

超 速情 况，使 发动机 停机 。 这可以 通过切 断发 动机

的 供油 和/ 或供 气来 实现。

i02616968

电 气 系 统

不 要使 用类 似乙 醚的 喷 雾剂 辅助 起动 。 否 则可 能导

致 爆炸 和人 身 伤害 。

如果 发动机 起动 开关或 控制 装置上 系有 一个 警告标

签 ，切 勿起动 发动 机或扳 动控制 装置 。 在 起动 发动

机 前， 要向 挂警告 标签 的人 咨询 。

如果 必须起 动发 动机进 行维 修程序 时， 那么 必须安

装 好所 有保护 罩、 盖。 为了预 防旋 转件引 起事 故，

在 转动 件周 围工 作要 小心 。

在操 作人 员的 操作 室或 使用 发动 机起 动开 关来 起

动 发 动机 。

充电 装置正 在工 作时， 切勿 从蓄 电池断 开充电 装置

电 路或 蓄电池 电路电 缆。 由 蓄电池 产生的 易燃 气体

可 能被 火 花点 燃。

为便 于防止 火花 点燃某 些蓄 电池 产生的 可燃气 体，

负 极“−”跨接 起动 电缆应 该最 后从外 接电源 连接 到起

动 马达的 负“−”接线 柱。 如果起 动马达 没有配 备负“−”

接 线柱 ，请把 跨接 起动电 缆连 接到缸 体。

每天 检查电 线是否 松动 。 在 发动 机起动 之前， 拧紧

所 有松 动的电 线。 发动 机起 动之前 ，要修 理好 所有

擦 破的 电线 。 有关 具体 的起 动说 明， 请参 阅《 操

作 和保 养 手册 》。

This document is printed from SPI². Not for RESALE

SCBU8325-01

11

安 全部分

电气 系统

接 地 方法

为获 得发动 机的 最佳性 能和 可靠性 有必 要使 发动机

电 气系 统接 地正 确。 不 正确 的接 地会 造成 不受 控

和 不可 靠的 电路 路径 。

不受 控制 的电 路会 对主 轴承 、曲 轴轴 颈表 面和 铝

质 部 件造 成损 坏。

未安 装发 动机 到机 架接 地带 的发 动机 可能 因电 气

放 电 而损 坏。

为确 保发动 机和 发动机 电气 系统工 作正 常， 必须使

用 发动 机到机 架的 接地 带，此 接地 带直接 连到 蓄电

池 。 该通路 径可通 过发 动机直 接接地 到机架 。

所有 接地点 必须紧 固和 无腐蚀 现象。 发 动机 交流发

电 机必 须通过 一根 足可 以承受 其全 额充电 电流 的电

线 接地 到蓄 电池 的负“-”接线 柱。

This document is printed from SPI². Not for RESALE
