珀金斯发动机进气门和排气门导管-拆卸和安装

珀金斯发动机进气门和排气门导管-拆卸和安装

a.拆下进气门和排气门。请参阅《拆解和组装》,“进气阀与排气阀-拆卸和安装”。

注意

必须由经过正规培训的专业人员拆卸气门导管和气门座。还需要使用专用机械设备。有关更多资料，请咨询授权的Perkins分销商/代理商。

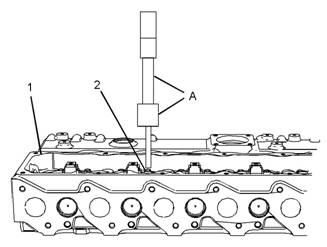

1使用适当的压具和工具(A)将气门导管(2)（未显示）从缸盖(1)上拆下。

2有关其余的气门导管，请重复步骤1。

安装步骤

1.清洁缸盖中用于气门导管的母孔。

2用清洁的发动机机油润滑新气门导管(2)。将气门导管(2)置于缸盖(1)上的位置中。小心轻敲气门导管以开始安装。

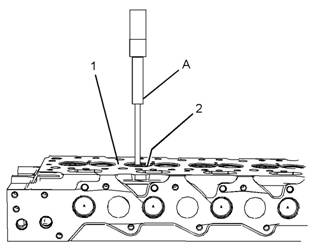

3使用适当的压具和工具(A)将气门导管安装到缸盖中。

4对于其余的气门导管，重复步骤2到步骤3。

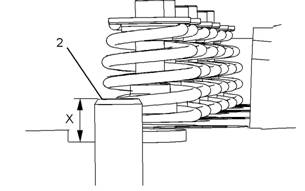

5检查气门导管(2)的凸出(X)。气门导管应比气门弹簧凹槽高出12.7mm(0.500in)。有关更多资料，请参阅《技术规格》,“缸盖气门”。

6安装气门导管(2)后，必须将气门导管铰大，气门座镶圈必须切割至精加工直径。按照步骤6.a至6.d进行铰大气门导管并切割气门座镶圈。

a.使用清洁的发动机机油润滑气门导管(2)的孔。

b.使用工具(B)铰大气门导管。确保作用在工具(B)上的压力均匀。

c.使用工具(B)切割气门座。确保作用在工具(B)上的压力均匀。

d.确保缸盖清洁且无机加工碎屑。

检查气门导管(2)的精加工直径。有关更多资料，请参阅《技术规格》,“缸盖-气门”。

8检查气门低于缸盖表面的深度。有关更多资料，请参阅《系统操作、测试和调整》,“气门深度-检查”。

结束:a.安装进气阀和排气阀。请参阅《拆解和组装》,“进气门与排气门-拆卸和安装”。
