珀金斯柴油发动机曲轴后油封-安装

珀金斯柴油发动机曲轴后油封-安装

安装步骤

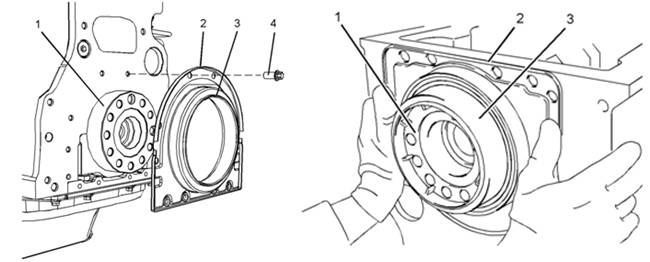

1确保曲轴法兰(1)清洁、干燥、无损坏。

2确保缸体表面和桥接件清洁、干燥。

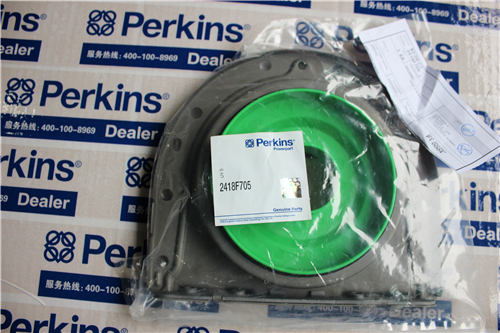

3提供的新曲轴后油封带有一个塑料套管(3)。确保安装时塑料套管的四个角在曲轴后油封(2)以内。

注:提供塑料套管是为了在把油封推过曲轴法兰时保护油封唇。

注:请勿润滑曲轴后密封或曲轴法兰。曲轴后油封在安装时必须干躁。

4.对齐塑料套管(3)与曲轴法兰(1)。确保塑料套管在曲轴法兰上啮合。将新曲轴后油封(2)的四角推到曲轴法兰上。在这个操作过程中，会把塑料套管压出曲轴后油封。弃置塑料套管。

5确保曲轴后油封(2)抵在缸体上就座。

6安装torx螺钉(4)，用手拧紧。

注:此时不要将torx螺钉安装到部位(X)处。

7.将工具(B)安装到曲轴后油封(2)及曲轴法兰(1)上。使用工具(B)将曲轴后油封(2)与曲轴法兰(1)对齐。

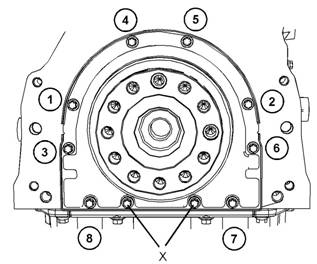

8使用工具(A)拧紧torx螺钉(4)至扭矩为22N·m(195lbin)。按照图105中所示的顺序拧紧torx螺钉(4)。

9拆下工具(B)。

10将其余的torx螺钉(4)安装到位置(X)处。使用工具(A)拧紧torx螺钉至扭矩为22N·m(195lbin)。请参阅插图105。

结束:

a.安装飞轮。请参阅《拆解和组装》,“飞轮-安装”。
