Perkins柴油发动机摇臂轴和推杆-拆卸

Perkins柴油发动机摇臂轴和推杆-拆卸

拆卸步骤

开始:

a.拆下气门机构盖。请参阅《拆解和组装》,“气门机构盖-拆卸和安装”。

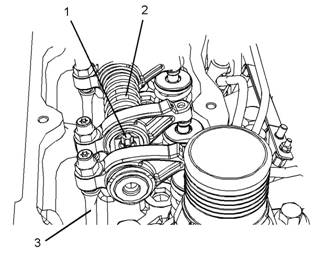

1使用工具(A)逐步松开torx螺钉(1)。从摇臂轴组件两端开始向中间进行。

注:为了避免摇臂轴组件(2)变形，应一次松开每个torx螺钉半圈。重复该程序，直到松开所有torx螺钉。

2.将torx螺钉(1)从摇臂轴组件(2)上拆下。

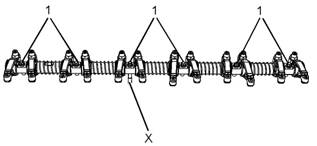

注:位置(X)中的Torx螺钉长度各不相同。

3.将摇臂轴组件(2)从缸盖上卸下。

4.为了显示位置，在推杆(3)上作一个识别标记。从缸盖上卸下推杆。

注:识别标记能确保将推杆重新安装在原来的位置。不要调换旧推杆的位置。
