珀金斯柴油发动机挺杆总成-拆卸和安装

Perkins珀金斯柴油发动机挺杆总成-拆卸和安装

拆卸步骤

开始:

a.拆下凸轮轴。请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“凸轮轴-拆卸和安装”。

注意：保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

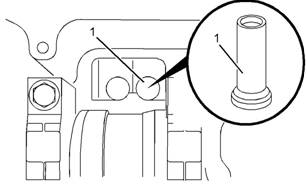

1.如果安装了曲轴，使用工具(A)，转动曲轴，以便可以靠近挺杆(1)。

2使用工具(B)拆卸挺杆(1)。

注:为了确定正确的位置，在各个挺杆上作一个临时的识别标记。

3.重复步骤1到步骤2，卸下其余的挺杆。

安装步骤

1.检查所有部件有无磨损或损坏。更换任何损坏或磨损的部件。

2.清洁挺杆。按照步骤2.a至步骤2.c以检查挺杆。更换已磨损或损坏的挺杆。

a.检查挺杆中的推杆座有无可见的磨损或损坏。

b.检查挺杆柄有无磨损或损坏。更多信息请参阅《技术参数》,“挺杆总成”。

c.检查挺杆接触凸轮轴的表面有无可见的磨损或损坏。

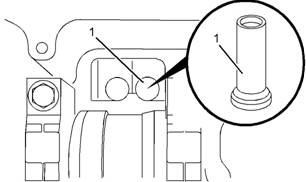

3.如果安装了曲轴，使用工具(A)，转动曲轴。转动曲轴，以便靠近缸体来安装挺杆(1)。

4.使用清洁的发动机机油润滑挺杆(1)。

5使用工具(B)将挺杆(1)安装到缸体上。确保旧挺杆安装回原来的位置。

注:挺杆应能自由转动。

6.重复步骤2到步骤5，安装其余的挺杆。

结束:

a.安装凸轮轴。请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“凸轮轴-拆卸和安装”。
