Perkins珀金斯柴油发动机曲轴主轴瓦安装步骤

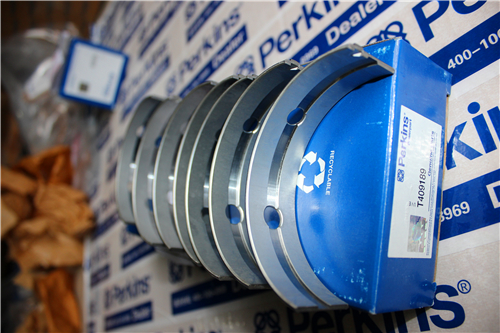

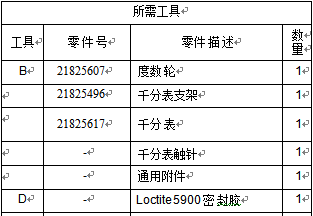

1确保主轴瓦轴瓦清洁且无磨损或损坏。如有必要,更换主轴瓦轴瓦。

注:如果更换了主轴瓦轴瓦,检查之前是否安装了加大尺寸的主轴瓦轴瓦。如果更换了止推垫圈,检查之前是否安装了加大尺寸的止推垫圈。

2.清洁曲轴的轴颈。检查曲轴的轴颈有无损坏。如有必要,更换曲轴或修复曲轴。

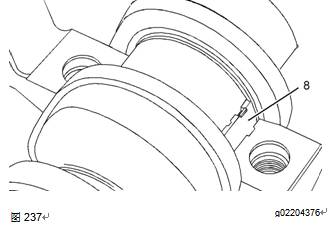

3使用清洁的发动机机油润滑曲轴轴颈和主轴瓦上轴瓦(8)。将主轴瓦上轴瓦(8)在曲轴轴颈与缸体之间滑动到位。确保主轴瓦上轴瓦的定位凸舌正确座入缸体的槽中。

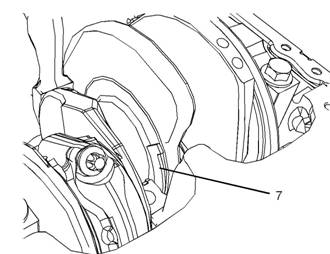

4对于6号主轴瓦,确保两个止推垫圈(7)清洁且无磨损或损坏。如有必要,更换止推垫圈。使用清洁的发动机机油润滑止推垫圈(7)。将止推垫圈(7)在曲轴与缸体之间滑动到位。确保定位凸舌正确座入缸体。

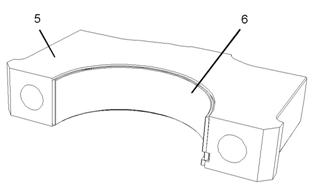

5将主轴瓦下轴瓦(6)安装到主轴瓦盖(5)中。确保主轴瓦下轴瓦的定位凸舌正确座入轴瓦盖的槽中。

6使用清洁的发动机机油润滑曲轴轴颈和主轴瓦下轴瓦。将主轴瓦盖(5)安装到缸体中。

注:确保主轴瓦盖的朝向正确。上下轴瓦的定位凸舌应在发动机的同一侧。

7.使用清洁的发动机机油润滑螺栓(4)的螺纹。使用清洁的发动机机油润滑螺栓(4)的端部底面。

8.将螺栓(4)安装到主轴瓦盖(5)中。均匀地拧紧螺栓,以便把盖(5)拉到位。确保轴瓦盖正确座入。

注:不要将主轴瓦盖轻敲到位,否则可能挤出轴瓦。

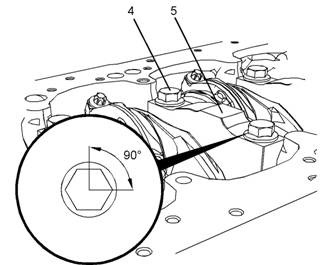

9.拧紧螺栓(4)至扭矩为80N·m(59lbft)。将螺栓(4)多转90度。用工具B达到正确的最终扭矩。

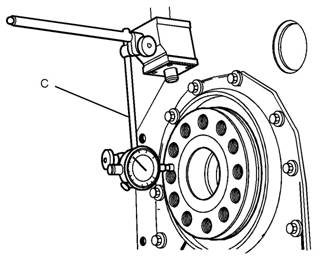

10检查曲轴的轴向间隙。向发动机前部推动曲轴。将工具(C)安装到缸体及曲轴后表面上。向发动机后部推动曲轴。使用工具(C)测量曲轴轴向间隙。曲轴允许的轴向间隙为0.10mm(0.004in)至0.41mm(0.016in)。

11.将工具(C)从缸体上拆下。

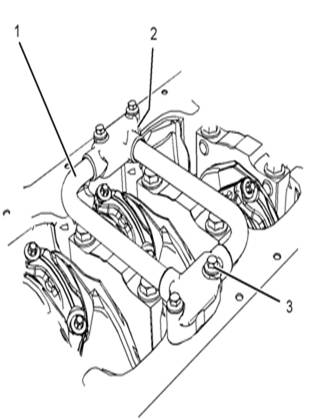

12.如有必要,按照步骤12.a至步骤12.d将跨接管组件安装到缸体上。

a.将新密封垫(2)(未显示)定位到缸体上。

b.将管组件(1)放置到缸体上。

c.将螺栓(3)安装到管组件(1)上。

d.拧紧螺栓(3)至扭矩为22N·m(195lbin)。

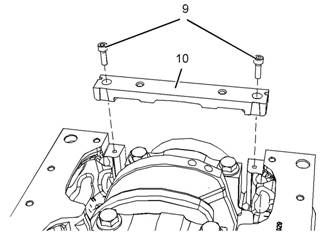

13.安装了7号主轴瓦后,将需要安装桥接件。遵循步骤13.a至13.d,安装桥接件。

a.确保缸体中的凹槽和桥接件清洁、干燥、无旧密封胶。

b.安装桥接件(10)和六角头螺栓(9)。安装六角头螺栓并用手拧紧。

c.使用工具(E),对齐桥接件(10)的后表面与缸体的后表面。

d.拧紧六角头螺栓(9)至扭矩为16N·(142lbin)。

14.安装曲轴后密封。有关正确的步骤,请参阅《拆解和组装》,“曲轴后油封-安装”。

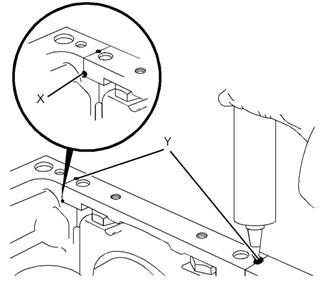

15将工具(D)涂敷在桥接件(10)的腔室(Y)中。继续涂敷工具(D),使密封胶挤出腔室(X)。

结束:

a.安装发动机机油泵。有关正确的步骤,请参阅《拆解和组装》,“发动机机油泵-安装”。
